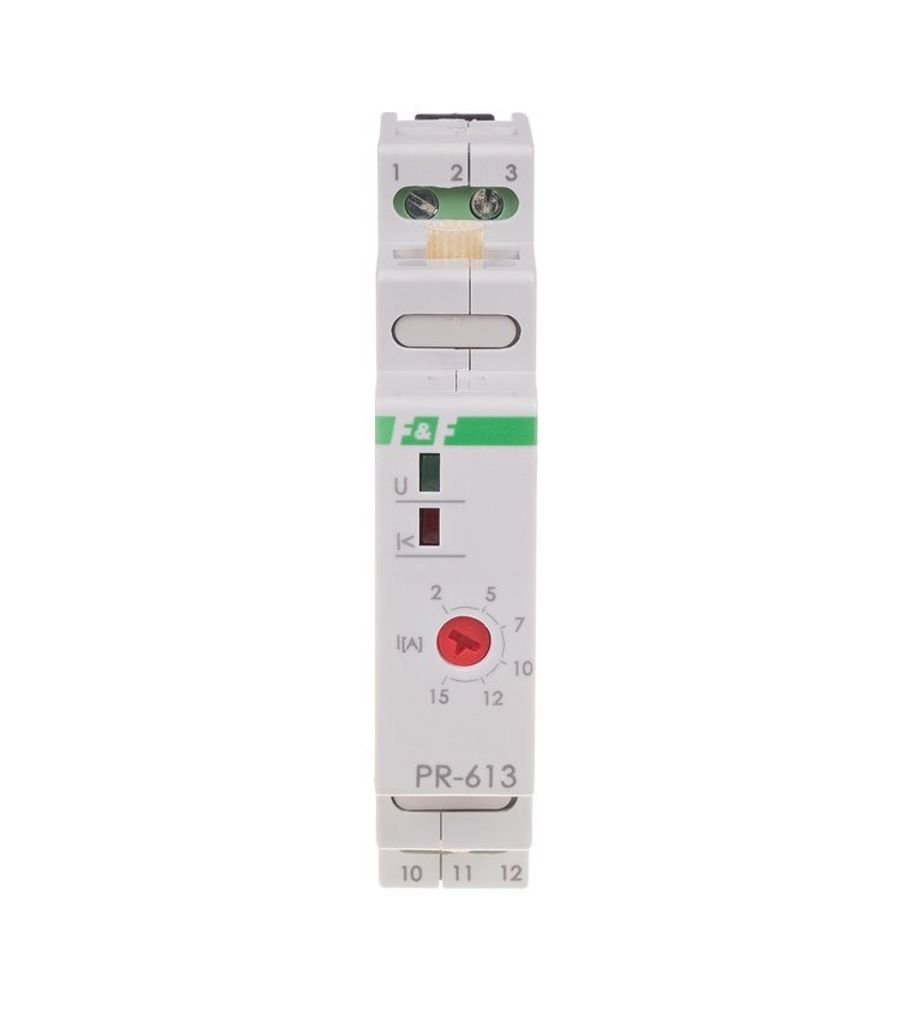

PR-613 Prioritní relé

Index pro objednání: PR-613

Montáž na lištu 35 mm.

Regulační rozsah 2÷15 A.

S průchozím kanálem pro napájecí vedení spotřebiče. Přednostní relé se používají mimo jiné tehdy, když jsou k jednomu obvodu připojeny nejméně dva výkonové přijímače, které mohou pracovat nezávisle na sobě a jejichž současný chod by vedl k vypnutí proudových chráničů. Relé se používá v systémech, v nichž mají prioritní obvody zatížitelnost větší než 16 A. Zařízení má průchozí kanál pro živý kabel zátěže (max. Ø = 4 mm), který je elektricky oddělen od měřicího obvodu relé.

Obsluha: Potenciometr slouží k nastavení hodnoty odebíraného proudu v prioritním obvodu, při jejímž překročení relé vypne neprioritní obvod. Pokud odběr proudu v prioritním obvodu klesne pod nastavenou prahovou hodnotu, relé automaticky zapne neprioritní obvod. Pokud je prioritní obvod již zapnutý, relé zabrání zapnutí neprioritního obvodu.

Poznámka: Proud prioritní zátěže může být větší než 15 A. Je omezen pouze průřezem proudového kabelu přijímače (odděleného od měřicího systému), který je veden průchozím kanálem relé. V případě přímého připojení nesmí proud neprioritní zátěže rovněž překročit 16 A. Pokud proud neprioritní zátěže překročí 16 A, musí být použit přídavný stykač.

Technické údaje

Typ: s průchozím kanálem

Napájecí napětí: 230 V AC

Akční člen: relé

Přiřazení kontaktů: 1 × NO/NC

Oddělení kontaktů: ANO

Maximální proud pro neprimární zátěže: 16 A nebo více při použití stykače

Maximální proud primárních zátěží: omezen průřezem vodiče (max. Ø: 4 mm)

Spínací proud: 2÷15 A

Zpoždění zapnutí: 0,1 s

Zpoždění u: 0,1 s

Hystereze zpětného napájení: 10

Připojovací šroubové svorky: 2,5 mm²

Utahovací moment: 0,4 Nm

Spotřeba energie: 0,4 W

Provozní teplota: -25 ÷ 50 °C

Rozměry: 1 modul (18 mm)

Montáž na lištu: 35 mm

Stupeň krytí: IP20
