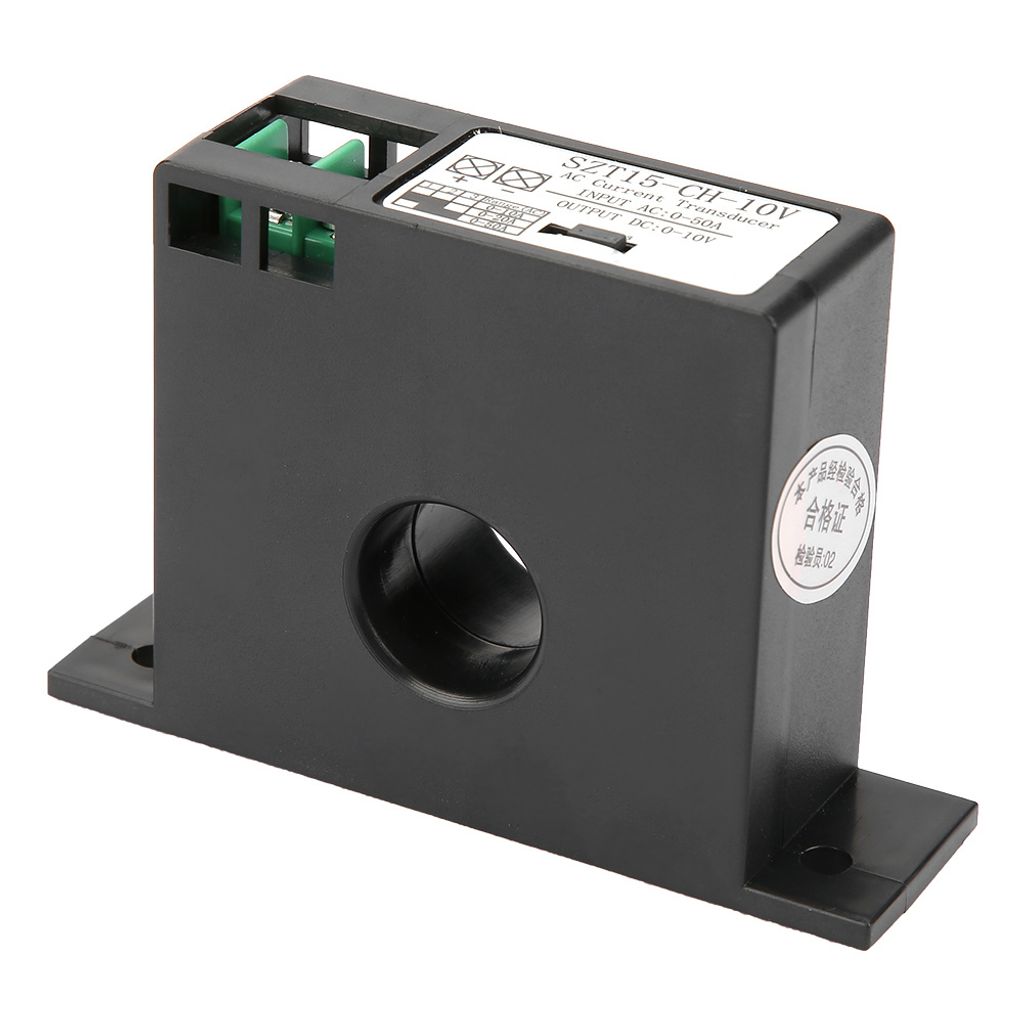

Transformátor střídavého proudu, převodník, proud, vzájemná indukčnost, střídavý proud 0-50 A na stejnosměrný proud 0-10 V, SZT15-CH-10 V

Vlastnosti:

1. Monitorování proudu vzájemné indukčnosti nabízí vysokou přesnost detekce proudu a bezpečné oddělení vstupu a výstupu.

2. Vlastní napájení, není nutný externí zdroj.

3. Snadná instalace a obsluha, během měření není třeba připojovat k obvodu stejnosměrné napájení.

4. Měřený proud AC 0-10/20/50 A, výstupní signál DC 0-10 V.

5. Průběžné provedení, izolační napětí až 2000 V.

6. Hystereze je menší než 1 % a lze ji použít v silných magnetických podmínkách.

7. Vnější kryt je vyroben ze samozhášivého ABS.

8. Vhodné pro měření a monitorování střídavého proudu, ochranu proti přetížení střídavých motorů, elektronické spínače automatických řídicích systémů atd.

Specifikace:

Model: SZT15-CH-10V

Napájení: Napájení: není nutné

Typ výstupu: 0-10 V DC

Vstupní proud: AC 0-10 A/20 A/50 A

Minimální hodnota při zapnutí: 0,5 ± 0,2 A

Maximální přetížení průchozího proudu: 200 %

Přesnost: ± 1 %

Spotřeba energie: ≤ 1 W

Svodový proud: ≤ 1 mA

Hystereze: ≤ 1 %

Linearita: 10-100 %

Průměr průchozího vodiče: 0,35-20 mm

Doba odezvy: ≤ 200 ms

Dielektrická pevnost: 2000 V AC, 50/60 Hz, 1 min

Provozní prostředí: -20 °C, relativní vlhkost 5-95 %

Rozměry: 61,5 x 90 x 26 mm

Průměr otvoru: 20 mm

Hmotnost balení: přibližně 107 g

Rozsah dodávky:

balení: 1 x vysílač na střídavý proud
