Funkce:
1. Po změně nastavení se data automaticky ukládají každých 5 sekund. Při ukládání dat zůstanou data vypnutá a data se uloží vícekrát, protože se poprvé uloží tovární data. Napájení nebo jiná nastavení a operace! Pokud změníte napájení ihned po změně, změněná data se neuloží.
2. Velmi malá stereofonní hladinová kontrolka, která nastavuje rychlost náběhu světelného pruhu, rychlost klesání a dobu zastavení lampy. Každá lampa je vybavena nezávislým rezistorem pro omezení proudu, aby byl zajištěn stejný jas různých barev světel. Vstupní signál je izolován optickým zesilovačem, aby se zabránilo jednočipovému vysokofrekvenčnímu rušení AUDIO.
3. Bohaté funkce, uživatelé mohou libovolně nastavit hlavní vrchol každého světelného pruhu a aktuální rychlost světla, která je nejvhodnější pro jejich vlastní zobrazení.
4. Audio vstup je izolován signálem TI, aby se minimalizovalo monolitické vysokofrekvenční rušení v sériových audio obvodech.
5. Různé barvy světla zajišťují samostatné proudové omezovací odpory. Zaručují dokonalé sladění.
Specifikace:

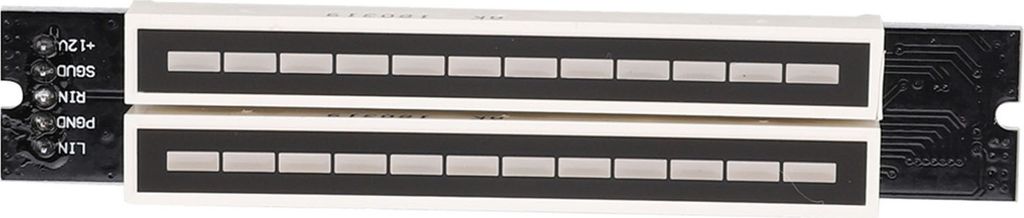

Typ položky: Stereofonní indikátor 12 úrovní
Efekt displeje:
1. Pásek Zobrazit + Po horní cestě Kde se nacházíte
2. Proužek Zobrazit po+ zmizení horní cesty
3. Pásové zobrazení + (bez horního zobrazení)
4. Zobrazení pásu+ ihned po zmizení horního toku
5. Pásové zobrazení + (tři světla)
6. Pruhové zobrazení + horní efekt
7. Horní + pruhový displej Pravý skok Lampy svítí Dva bity Kde se nacházíte
Provozní napětí: 7V-12V 100mA
Barvy: 7 zelených + 2 oranžové + 3 červené
Tato hladinová lampa má standardní režim zobrazení a široký rozsah automatického řízení zisku (AGC)
Prohlášení:
Software verze V1.2 upravuje předchozí režim reálného času na profesionální režim DB, který lze instalovat do profesionálních souvisejících zařízení pro účely monitorování signálu. Rozsah amplitudy zvuku je -40 dB až +9 dB, což má profesionální referenční význam.
Pro některé uživatele, kteří úroveň citlivosti na světlo, prosím, dokončete uživatelský test svařování první věc musí stisknout tlačítko na 10 sekund obnovit tovární nastavení!
Obraz stránky je velmi jasný! Protože program vypálený do čipu není v počátečním pracovním stavu, musíte obnovit tovární nastavení poté, co jsou světla úrovně v normálním pracovním stavu! . .
Citlivost uživatele cítit problém je obnovit vlastní tovární nastavení! . . Pokud provedete tuto operaci, nebudou žádné problémy s citlivostí a citlivost na světlo úrovně, než jsme si představovali, mnohem lepší! Zejména rozsah automatické regulace zesílení signálu je velmi široký!
Data se automaticky ukládají každých 5 sekund po změně nastavení. Po celou dobu ukládání dat dojde k jejich zhasnutí a data se uloží několikrát, protože se poprvé uloží tovární data. Napájení nebo provedení dalších nastavení a operací! Pokud dojde ke změně napájení ihned po změně, změněná data se neuloží. Vezměte prosím na vědomí!
Ultra-malá velikost stereofonních hladinových světel, světelnou lištu lze nastavit na stoupání, rychlost poklesu a dobu pobytu horní lampy, rychlost poklesu. Každá lampa nastavit samostatný proudový omezovací odpor, Zajistit stejný jas různých barevných světel , Vstup signálu přes izolaci op-amp, Vyhnout se jednočipovému vysokofrekvenčnímu rušení AUDIO.
MCU vzorkuje v době vzorkování, takže současné vstupní signály dvou kanálů se rychle mění a amplitudy obou světelných pruhů se mohou lišit, což je normální.
V extrémních případech může docházet k velmi mírnému vysokofrekvenčnímu šumu. Doporučuje se nahradit polohu vstupní hlavy signálu dvoužilovým stíněným kabelem.
Pracovní napětí: 7-12 V proud může pracovat nad 100 mA. Je zakázáno, aby napětí přesahovalo 12v kladné a záporné přepólování, způsobí to poškození.
Seznam balíčků:
1 x hlavní jednotka
1 x 20 cm dlouhý 5kolíkový kabel s intervalem 0
Pozn:
1. Duální 12úrovňová hudební obrazovka s ultra malou stereofonní úrovní světla, u které lze libovolně nastavit rychlost stoupání a klesání světelné lišty a dobu zastavení a rychlost klesání horní lampy. Každá lampa je samostatně vybavena rezistorem pro omezení proudu, aby byl zajištěn konzistentní jas lamp různých barev a aby nedocházelo ke změně světla a tmy v případě, že je lampa mnohem jasnější. Vstup signálu je izolován optickým zesilovačem, aby se do zvuku nevkládalo vysokofrekvenční rušení MCU.
2. Klasické sladění barev: 7 zelených + 2 oranžové + 3 červené
3. Jednočipový mikropočítač používá vzorkování se sdílením času, mohou být paralelně zapojeny dva kanály se stejným signálem, amplituda obou světelných pruhů může být různá.
4. Ve velmi extrémních případech může docházet k velmi mírnému vysokofrekvenčnímu šumu. Věnujte prosím pozornost samostatnému napájení a pokuste se nahradit vstupní vedení lampy stínicím vodičem.
