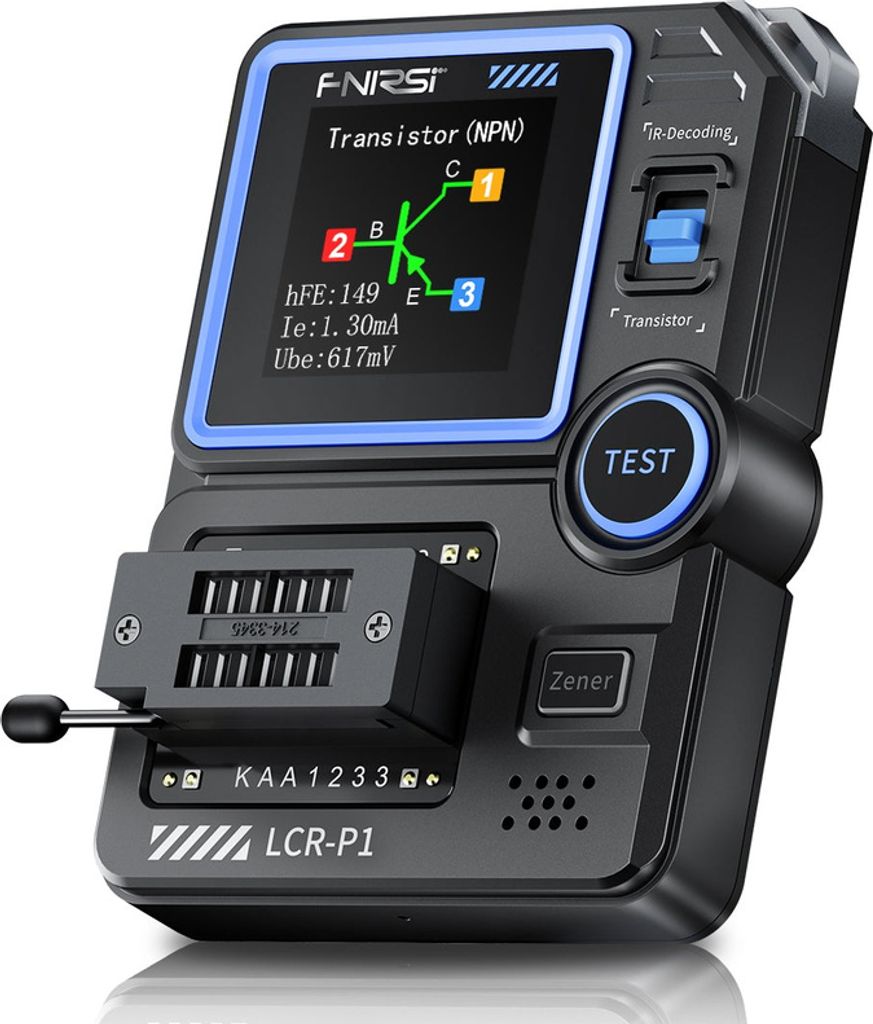

FNIRSI LCR-P1 Multifunkční digitální tester součástek a tranzistorů

FNIRSI LCR-P1 je multifunkční digitální tester součástek a tranzistorů, který umožňuje rychlé a přesné testování různých elektronických součástek, jako jsou tranzistory, diody, kondenzátory, rezistory, induktory, součástky MOSFET a podobně. Je vhodný zejména pro elektronické techniky a nadšence do elektroniky, kteří hledají efektivní způsob, jak analyzovat a testovat polovodičové součástky a zlepšit tak svou pracovní efektivitu.

Tester LCR-P1 je vybaven 1,44" barevným displejem, což umožňuje snadné čtení výsledků testů. Zobrazuje všechny důležité parametry, jako jsou naměřené hodnoty odporu, kapacity, indukčnosti nebo specifikace tranzistorů. Díky barevnému provedení jsou výsledky testování dobře rozlišitelné, což uživateli usnadňuje interpretaci dat a rychlé rozhodování.
Barevný displej také zobrazuje detaily o typu a zapojení testovaných součástek, které jsou automaticky identifikovány testerem.

Tester LCR-P1 má vestavěnou baterii o kapacitě 300 mAh, kterou lze nabíjet pomocí USB-C portu. Díky integrované ochraně proti spálení přístroj automaticky vybíjí nevybité kondenzátory, aby se zabránilo náhodnému poškození.

Tester také podporuje analýzu infračervených kódů dle protokolu NEC, což je užitečné při ladění a údržbě dálkových ovladačů. Jeho kompaktní a přenosný design umožňuje snadné používání v dílně i na cestách. Díky širokému rozsahu měření kapacity (25pF až 100mF), odporu (0,01Ω až 50MΩ) a indukce (10µH až 1000µH) je tento tester opravdu všestranným pomocníkem pro jakýkoli testovací scénář.

FNIRSI LCR-P1 lze propojit s PC a podporuje aktualizaci firmwaru prostřednictvím USB Type-C portu. Možnost aktualizace firmwaru zajišťuje, že tester bude vždy disponovat nejnovějšími funkcemi a vylepšeními, což zvyšuje jeho funkčnost a spolehlivost

Připojení k PC také umožňuje exportovat naměřená data, což je užitečné pro další analýzu a dokumentaci výsledků, zejména při dlouhodobém testování nebo při práci na projektech vyžadujících přesné záznamy. Další výhodou je lepší vizualizace výsledků na větší obrazovce počítače.

Vlastnosti:

• Všestranné použití: FNIRSI LCR-P1 umožňuje měření širokého spektra elektronických součástek, včetně tranzistorů, kondenzátorů, rezistorů, induktorů, MOSFETů a baterií, což z něj činí ideální nástroj pro různé typy testování a diagnostiky.
• Automatická identifikace a ochrana: Tester automaticky rozpozná piny a parametry součástek a je vybaven funkcí ochrany proti spálení, která automaticky vybíjí nevybité kondenzátory a chrání tak zařízení před poškozením.
• Přehledný barevný displej: 1,44" barevný displej usnadňuje čtení výsledků testů, což zvyšuje komfort a efektivitu při práci.
• Podpora infračervené analýzy: FNIRSI LCR-P1 podporuje dekódování infračervených kódů podle protokolu NEC, což je užitečné při ladění a údržbě dálkových ovladačů.
• Kompaktní a přenosný design: Díky kompaktním rozměrům a vestavěné dobíjecí baterii je přístroj snadno přenosný a vhodný pro použití jak v dílně, tak na cestách.

Technické parametry:

• Displej: 1,44" barevný displej
• Napájení: vestavěná 300mAh lithium-iontová baterie, nabíjení pomocí USB-C (5V/1A)
• Rozsah měření tranzistorů: β = 10 až 600
• Rozsah kapacity: 25pF – 100mF
• Rozsah odporu: 0,01Ω – 50MΩ
• Rozsah indukčnosti: 10µH – 1000µH
• Měření diod: Přední napětí < 4,5V
• Zenerova dioda: 0,01V – 4,5V / 0,01V – 32V
• Měření tranzistorů FET: JFET / IGBT / MOSFET
• Dvoustranný tyristor: Spínací napětí < 5V, proud spouštění brány < 6mA
• Dekódování IR kódů: Protokol NEC
• Ochrana proti přepálení: Automatické vybíjení nevybitých kondenzátorů
• Provozní teplota: 0 – 40°C
• Rozměry: 71 × 87 × 28 mm
• Hmotnost: 79 g
