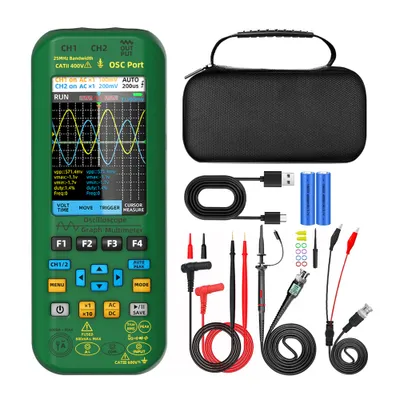

FNIRSI 2C23T Digitální multimetr a osciloskop, 2,8" LCD displej, dvoukanálový, 10 MHz, AC 750 V, DC

Osciloskop 3v1 FNIRSI 2C23T představuje všestranné zařízení, které je navrženo tak, aby vyhovovalo potřebám profesionálních i amatérských elektroniků, techniků a studentů v oblasti elektrotechniky. Tento kompaktní a vysoce funkční přístroj kombinuje v sobě osciloskop, generátor signálu a multimetr, což uživatelům umožňuje provádět širokou škálu měření a testů na jednom zařízení.

Osciloskop 3v1 FNIRSI 2C23T je skutečně multifunkční zařízení. I když tento přístroj vyniká malými rozměry je vybaven velkým barevným grafickým displejem o velikosti 2,8" s HD rozlišením 320×240p.

Osciloskop je vhodný pro práci v laboratořích, dílnách, ale je skvělým i pro pracovníky v terénu. Jeho robustní a odolná konstrukce využívá kvalitní ABS plast, který je v rozích doplněn silikonovou ochranou.
O chod oscilátoru se stará integrovaná baterie o kapacitě 3000mAh. Dobíjení probíhá pomocí USB-C konektoru. Po nabití vydrží zařízení v pohotovostním režimu až 6 hodin. Pro nabíjení je možné použít standardní síťový adaptér s USB konektorem a výstupem 5V/1A (není součástí balení).

Funkce úložiště s možností jednoduchého exportu dat přes USB připojení do počítače pomocí USB kabelu dále zvyšuje praktičnost a efektivitu práce s osciloskopem.


Pro aktualizace firmwaru, softwary a další stránky výrobce zde

Možnosti měření:

• Osciloskop


Osciloskop je skvělým nástrojem pro vizualizaci a analýzu elektrických signálů v reálném čase. Umožňuje identifikovat problémy v elektronických obvodech a testovat komponenty.
Osciloskop využívá hardwarovou architekturu FPGA+MCU+ADC se vzorkovací frekvencí 50MS/s, 10MHz analogovou šířkou pásma, vestavěným vysokonapěťovým ochranným modulem, maximální podporou měření špičkového napětí ± 400V.

• Generátor signálu


Generuje různé typy signálů pro testování obvodů, což je nezbytné pro diagnostiku a ladění elektronických zařízení.
Integrovaný generátor funkčního signálu DDS může vydávat 7 typů funkčních signálů s maximálním výstupem 2 MHz pro všechny signály a krokem 1 Hz. Výstupní frekvence, amplituda a pracovní cyklus jsou nastavitelné.

• Multimetr


S přesností měří napětí, proud, odpor a další elektrické parametry, což je klíčové pro každodenní úkoly v elektrotechnice. Měření je skutečně snadné i díky automatickému rozsah měření.
Pomocí multimetru snadno změříte:

• DC napětí 9,999V / 99,99V / 999,9V, ± (0.5%+3)
• AC napětí 9,999V / 99,99V / 750,0V, ±(1%+3)
• DC proud 9999μA / 99,99mA / 999,9mA / 9,999A, ± (1.2%+3)
• AC proud 9999μA / 99,99mA / 999,9mA / 9,999A, ±(1.5%+3)
• Odpor 999,9Ω / 9,999kΩ / 99,99kΩ / 999,9kΩ / 99,99MΩ ±(0.5%+3), 99,99MΩ, ±(1.5%+3)
• Kapacita 9,999nF / 99,99nF / 999,9nF / 9,999μF / 99,99μF / 999,9μF ±(2%+5), 9,99mF / 99,99mF ±(5%+20)
• Teplota –55 – 1300°C (-67 – 2382°F), ±(2,5%+5)
• Dioda / bzučák
• LIVE

Technické parametry:

• Osciloskop:
• Kanál: Dvoukanálový
• Vzorkovací frekvence: 50 M
• Analogová šířka pásma: 10M (nezávislý na dvou kanálech 10M)
• Hloubka úložiště: 32 kb
• Impedance: 1MΩ
• Rozsah časové základny: 50ns-10s
• Vertikální citlivost: 20 mV/div-10V/div (X1)
• Maximální měřené napětí：±400V
• Režim spouštění: AUTO/Normální/Jed­noduchý
• Typ spouště: Stoupající hrana, Sestupná hrana
• Režim zobrazení: YT/Scroll
• Způsob připojení: AC/DC
• Uložit snímek obrazovky křivky: Ano
• Export obrázků křivek：Ano
• Generátor
• Kanál: Jeden kanál
• Frekvence: 1Hz-2MHz
• Amplituda: 0,1–3,3V
• Multimetr
• DC napětí: 9,999V999,9V
• Střídavé napětí: 9,999V750,0V
• Stejnosměrný proud: 9999μA9,999A
• Střídavý proud: 9999μA9,999A
• Odpor: 999,9Ω99,99MΩ
• Kapacita: 9,999 nF99,99 mF
• Teplota: (-551300℃)/(-672372℉)
• Dioda: Ano
• Test kontinuity: Ano
• Detekce LIVE: Ano
• Ostatní
• LCD: 2,8", HD, 320×240
• Jas displeje: nastavitelný
• Napájení: vestavěná baterie
• Kapacita: 3000mAh
• Pohotovostní režim: max. 6 hod.
• Nastavení automatického vypnutí: ANO
• Konektivita / nabíjení: USB-C
• Vstupní parametry nabíjení: 5V/1A
• Menu: angličtina, ruština, portugalština, němčina, japonština
• Rozměry: 167×89×35 mm
• Hmotnost: 300 g
