12V DIY bodová svářečka - Přenosná svářečka pro lithiové baterie 26650/32650 a systémy pro ukládání energie na deskách plošných spojů

Funkce:

Na zadní straně hnací části je okénko, do kterého můžete sami vložit měď nebo cín.

Vnější plošky pro LED a integrovaná tlačítka usnadňují propojení LED a tlačítek na desce plošných spojů a na dalších místech.

Horní a dolní provedení MOS je tučně potištěno a pocínováno, aby se snížil vnitřní odpor a zvýšil proud.

Použití 25 V kondenzátorů s nízkým vnitřním odporem a vysokofrekvenčních kondenzátorů zajišťuje větší stabilitu napájení.

Funkce spínače: stiskněte spínač na 1,5 sekundy (bliká zelené světlo, každé 3 sekundy je vyslán bodový svařovací impuls s nízkým výkonem); stiskněte spínač na 1,5 sekundy (bliká modré světlo, každé 3 sekundy je vyslán bodový svařovací impuls se středním výkonem); stiskněte spínač na 1,5 sekundy (bliká červené světlo, každé 3 sekundy je vyslán bodový svařovací impuls s vysokým výkonem); stiskněte spínač na 1,5 sekundy pro vypnutí stroje.

Tato automatická bodová svářečka se spouští může svařovat niklové povlaky (0,1-0,15 mm) z lithiových baterií 12 V a nikl-chromových baterií se svařovacím proudem 90-150 A.

Jako pracovní zdroj lze použít následující akumulátory: Pro tento obvod lze v zásadě použít 12V startovací akumulátory pro automobily, 3S vysoce výkonné akumulátory pro modely letadel, třípramenné vysoce výkonné lithiové akumulátory, 12V 20 A olověné akumulátory s dobrým výkonem atd.

Specifikace:

Materiál: deska plošných spojů

Barva: černá

Systémové napětí: 12 V-14,6 V

Provozní proud: 90 A-150 A

Doporučené baterie (NEJSOU součástí dodávky):

olověný akumulátor 20-45 Ah s dobrým výkonem a nízkým vnitřním odporem

3,5-5,5 Ah 45C 3S lithiový akumulátor pro modely letadel

Lithiový akumulátor s kapacitou 30-35 Ah

Vhodné pro lithiové baterie / lithiové baterie 26650 / 32650

Velikost balení: cca 190 x 110 x 30 mm

Hmotnost balení: cca 200 g

Pozn:

Bodové svařování vyžaduje lokální, rychlé zahřívání a ochlazování vysokým proudem, což vyžaduje dostatečné napájení. Svařovací proud pro poniklované plechy o tloušťce 0,1 mm až 0,15 mm je obvykle cca 90-150 A. Provozní proudový zdroj desky proto musí být minimálně 150 A.

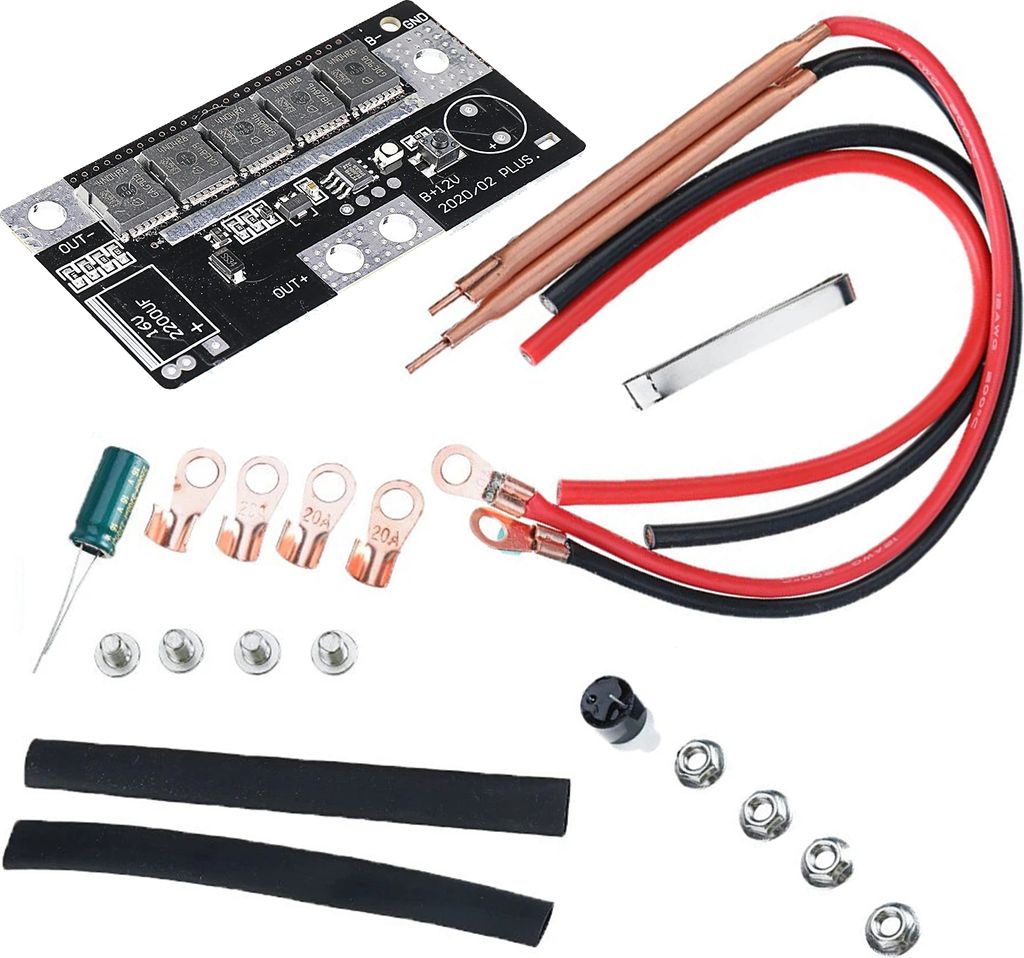

Rozsah dodávky:

1 x hlavní deska s plošnými spoji

2 x vstupní kabely

2 x výstupní kabely se svařovacím kolíkem

1 x sada svařovacích komponent (cínové pásky, niklové plechy, měděná vkládací oka, šrouby, teplem smrštitelné trubičky)
