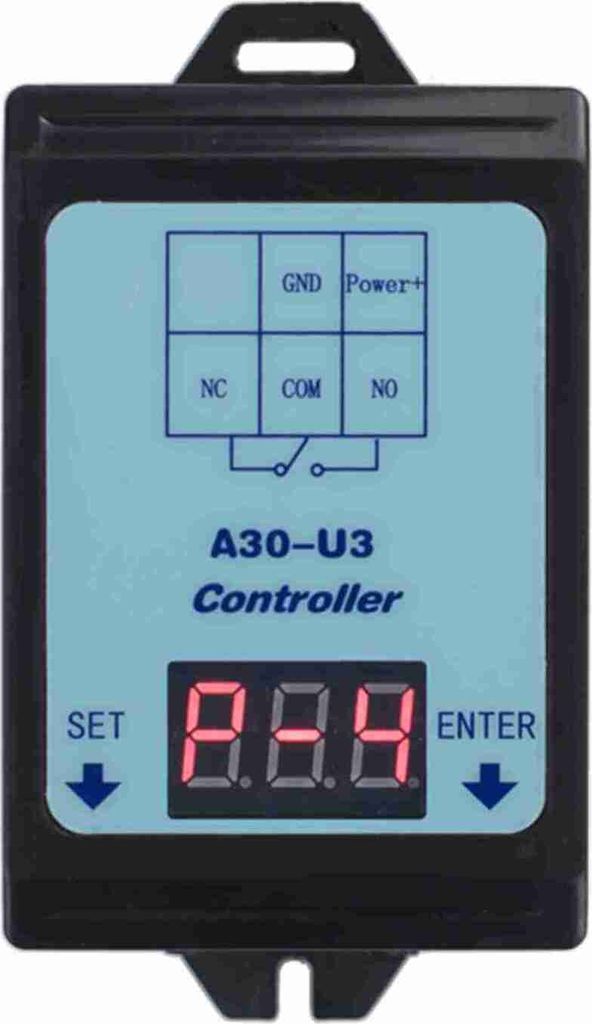

Stejnosměrné napětí 6-80 V a časové relé s řízením nabíjení/vybíjení - ochrana proti podpětí a přepětí a 4 provozní režimy

Vlastnosti:

Provozní napětí je 6 až 80 V stejnosměrného proudu, zatížení kontaktů je 30 A, 250 V střídavého proudu nebo 30 V stejnosměrného proudu. Vysoce kvalitní relé pro hlídání napětí se vyznačuje krátkými spínacími časy, a tedy vyšší účinností.

Zpoždění zapnutí a vypnutí je nastavitelné v rozsahu 0 s až 999 s.

K dispozici jsou čtyři provozní režimy: P-1 (nastavení zpoždění sepnutí relé a indikace vypnutí); P-2 (časovač kontroly napětí A (zpoždění sepnutí); P-3 (časovač kontroly napětí B (zpoždění vypnutí); a P-4 (kontrola rozsahu napětí).

Má kanál pro detekci napětí a sadu výstupů pro spínání relé (normálně otevřené a normálně uzavřené). Časové relé lze ovládat pomocí detekce napětí a dosáhnout tak různých funkcí.

Možné aplikace: Monitorování napětí, řízení nabíjení a vybíjení, ochrana proti přepětí a podpětí a další oblasti.

Parametry:

Převod: normálně otevřený a normálně uzavřený kontakt

Zatížení kontaktů:

Rozpínací kontakt: 30 A/250 V AC nebo 30 A/30 V DC

NC kontakt: 20 A/250 V AC nebo 20 A/30 V DC

*Upozornění: Protože oblouk při vysokém stejnosměrném napětí poškozuje kontakt relé, je elektrické zatížení nad 60 V DC menší než 10 A.

Odpor kontaktu: ≤ 100 mΩ (1 A, 6 V DC)

Mechanická životnost: 10 milionů

Elektrická životnost: ≤ 100 000 (10 A až 250 V AC)

Vypnutí displeje. Minimální hodnota proudu je 4 mA/24 V (relé rozepnuto).

Nastavení se po vypnutí automaticky uloží.

Technické údaje: - Provozní napětí: 1,5 V:

Materiál: ABS

Barva: modrá

Časový rozsah výstupu: 0 až 999 sekund (po dosažení nastavené hodnoty napětí se relé rozepne nebo sepne se zpožděním)

Zpoždění vzorkování: 0,1 až 0,9 sekundy (citlivost detekce)

Rozsah napětí: 0 až 99,9 V DC, chyba: ≤ 0,1 V

Nastavitelná horní a dolní mez napětí: DC 0 až 99,9 V

Provozní napětí: DC 6 až 80 V (max. 60 V baterie)

Rozměry: 9,4 x 5,2 x 3 cm

Velikost balení: 9,5 x 6 x 3 cm

Hmotnost balení: 92 g

Rozsah dodávky:

balení obsahuje: 1 x napěťové relé

1 x návod k obsluze (v angličtině)
