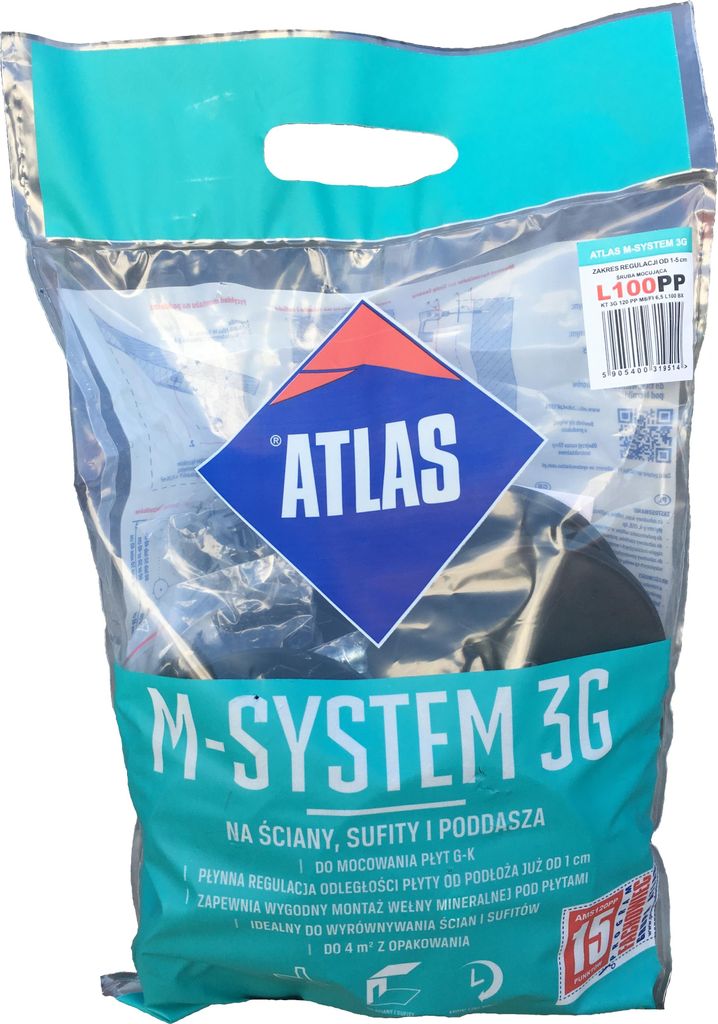

Atlas M-System KT 3G 120 PP M8/FI6,5 L50 BX

Atlas M-System KT 3G 120 PP M8/Fi 6,5 L50 BX

Rozsah nastavení od 10 mm do 30 mm

ATLAS M-System 3G - spojovací prvek pro upevnění panelů na stěnách, stropech a podkroví

Podrobný popis: Molitanová deska pro montáž na stěnu je určena k montáži na stěnu:

Slouží k upevnění panelů: Sádrokartonové desky, desky na bázi dřeva, cementovláknité desky, desky typu ALUCOBOND atd. k povrchům stěn, stropů a podkroví. Umožňuje konstrukci krytů větracích a instalačních kanálů, podhledů s různými úrovněmi apod. Systém je určen jak pro nově budované místnosti, tak pro rekonstrukce, zejména při přestavbě podkroví a mezipatra pro užitkové účely nebo při přestavbě využívaných místností pro jiné účely. Systém se doporučuje pro instalaci podhledů ATLAS nebo WIM BEADINGS používaných pro všechny typy bydlení, přístavby apod.

Hlavní vlastnosti

• jednoduchá a rychlá montáž - díky bodové montáži může práci provádět jedna osoba
• umožňuje minimální odsazení panelu od podlahy o pouhý 1 cm
• pohodlná a snadná přeprava - balení váží pouze 1,5 kg a obsahuje všechny potřebné prvky pro montáž sádrokartonových desek
• bezkolizní - při použití stávajících trubek nebo kabelů umožňuje rychlou instalaci panelů při zachování požadované stability sestavy
• bezodpadové - není nutné řezání ani odstraňování odpadu

Hlavní parametry

Plynulé nastavení vzdálenosti mezi panelem a podkladem a úhlu sklonu obkladových panelů - vzdálenost mezi sádrokartonovými panely a podkladem lze libovolně nastavit v rozmezí 10-200 mm bez ohledu na geometrii stěn nebo omítky, po použití prodlužovacích prvků pro stropy dokonce až do 500 mm.

VLASTNOSTI

Snadná instalace - díky bodovému upevnění může práci (instalaci diskových spojů a obkladových panelů) provádět jedna osoba.

Velmi rychlý postup prací - montáž celoplošného panelu se zkrátí na dva kroky: Vyvrtání přibližně tuctu otvorů pro spojovací prvky a přišroubování sádrokartonu k panelům pomocí ocelových šroubů.

Plynulé nastavení vzdálenosti mezi deskou a podkladem a úhlu obkladových panelů - vzdálenost mezi sádrokartonovou deskou a podkladem lze libovolně nastavit v rozmezí 10-200 mm, při použití prodlužovacích prvků pro stropy dokonce až 500 mm, a to bez ohledu na geometrii stěn nebo omítky.

Žádné nároky na přípravu podkladu: vyrovnávání, osekávání popraskané omítky, základní nátěr apod. - systém umožňuje přesnou montáž sádrokartonových desek na velmi nerovné nebo popraskané sádrokartonové desky, v místech s posunem stěn apod.

Možnost korekce geometrie stěny u konkávních nebo konvexních rohů s jiným úhlem než 90° - spojovací prvky lze použít jako doplňkový prvek při lepení sádrokartonových desek na podklady s velmi velkými nerovnostmi (> 20 mm). Na stavbě je pak lze instalovat v místech s největšími nerovnostmi bez nutnosti použití podkladní vrstvy.

Možnost bezkolizního rozvodu elektroinstalace, vodovodu a kanalizace a větracích kanálů pod povrchem sádrokartonového obkladu - v případě stávajících rozvodů nebo kabelů umožňují rychlou instalaci desek při zachování požadované stability instalace.

Možnost kombinace systému ATLAS M-System 3G s:

• konvenčními technologiemi, jako jsou sádrokartonové podhledy,
• Prvky dvouúrovňových nebo víceúrovňových stropů instalovaných na bázi 120 PP spojů
• panely namontovanými na rámových systémech.

Snížené riziko vzniku trhlin - bodové upevnění umožňuje vyrovnání napětí v jednotlivých panelech během montáže. Po zasypání tvoří panely pevný štít, který eliminuje další napětí mezi nimi a zabraňuje vzniku trhlin ve spojích. Štít je oddělen od přilehlých stěnových a stropních panelů, což zajišťuje, že nedochází k jejich deformaci.

Rychlá montáž sádrokartonových obkladových prvků - částečně zavěšených podhledů, obkladových prvků na stěnách místností apod. Lze je rychle instalovat na určené plochy stěn a stropů vedle již hotové omítky, a doplnit tak design interiéru.

Vzdálenost mezi obkladovým prvkem a podkladem lze snížit na 1 cm - tím se minimalizuje plýtvání místem.

Pohodlí a bezpečnost při přepravě a skladování - malé rozměry systémových prvků umožňují jejich přepravu v automobilech, což u stojanových řešení není možné. Komponenty neblokují žádný skladovací prostor v interiéru a v případě omezeného prostoru je lze skladovat venku nebo v autě.

URČENÉ POUŽITÍ

Kotoučové upevňovací prvky ATLAS M-system 3G se používají pro

• Upevňování sádrokartonových desek, desek na bázi dřeva, cementovláknitých desek, desek ALUCOBOND atd. na povrchy stěn, stropů, střešních svahů
• Konstrukce obložení pro větrací a instalační kanály, podhledy různých výšek apod.

Systém je určen jak pro nově dokončované místnosti, tak pro rekonstrukce - zejména při přestavbě podkroví a mezipatra na užitné účely nebo při přestavbě užívaných místností na jiné účely.

Systém je doporučován pro montáž desek ATLAS nebo WIM BEADS používaných pro stavbu všech typů oplocení, přístavků apod - kombinované použití stavebních desek se zářezy a spojovacích prvků M-System 3G umožňuje výrobu oblých nestandardních tvarů. To výrazně zjednodušuje montáž a šetří čas ve srovnání s běžnými řešeními založenými na rámu.

Kotoučové spojovací prvky ATLAS M-systém 3G s polypropylenovým montážním kotoučem KT 3G 120 PP jsou určeny pro vnitřní i venkovní použití pro následující typy obkladů stěn a stropů včetně podkroví:

• Sádrokartonové desky podle normy PN-EN 520-A1:2012 o tloušťce 12,5-25,0 mm (pouze pro vnitřní použití),
• Desky na bázi dřeva podle normy PN-EN 13986-A1:2015 o tloušťce 12,0-25,0 mm,
• Vláknocementové desky kategorie A, B, C nebo D podle normy PN-EN 12467:2013 o tloušťce 8,0-25,0 mm,
• Desky ALUCOBOND podle technického schválení ITB č. AT-15-4058/2010 o tloušťce 4,0 nebo 6,0 mm.

Systém se skládá z následujících prvků:

• Montážní desky 120 PP z polypropylenu s upevňovacím prvkem (šroubem) s metrickým závitem M6/M8 nebo závitem do dřeva o průměru 6,5/8,5 mm a délce 100-250 mm,
• Plastová rozpěrná pouzdra o průměru 8-12 mm,
• Závitové prodlužovací tyče pro stropní aplikace s metrickým závitem M6/M8,
• Ocelové šrouby pro upevnění panelů ke spojovacím deskám o průměru 3,5 mm.

Obsah balení 21 sad

• Desky
• Upevňovací šroub
• Objímka (pouzdro)
• Šrouby do desek (4 na desku)

Spotřeba

Určené použití Rozteč konektorů (cm) Šířka x délka Možnosti instalace z 1 balení

Stropy 40 x 40 cca 3,5 m²

. 40 x 50 přibl.

. 40 x 60 cca 5 m²

Stěny 40 x 50 cca 4 m²

. 60 x 40 cca 5 m²

. 60 x 50 cca 6 m²

Určené použití Rozteč krokví (cm) Osová vzdálenost spojovacích prvků na krokvích (cm) Možnost instalace z 1 balení

Podkroví 70 50 cca 7 m²

. 80 45 cca 90 40 cca 7 m²

. 90 40 cca 7 m²
