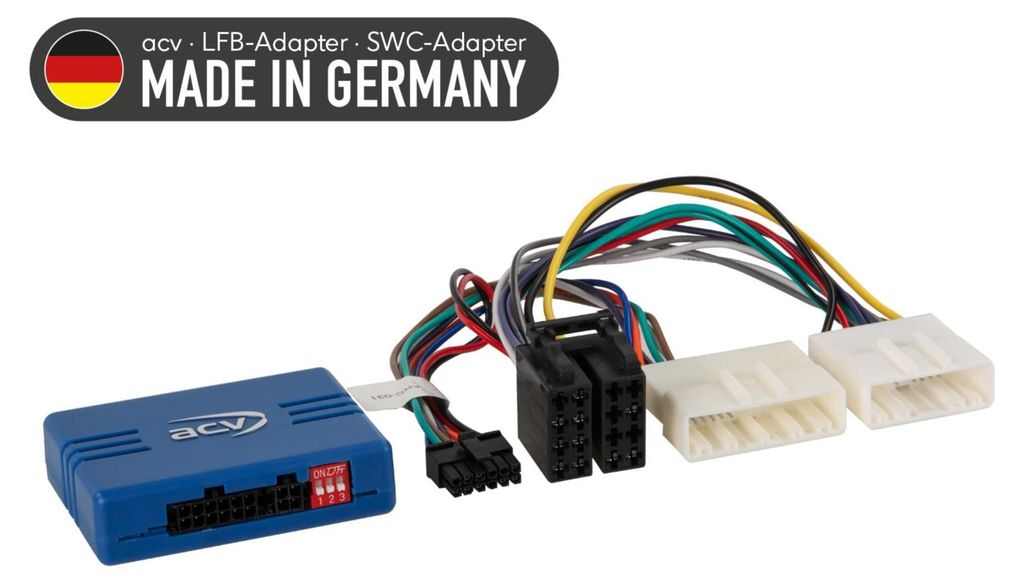

LFB pro vozidla Dacia, Fiat, Nissan, Opel, Renault, Smart, konektor s 20 nebo 32 pinovými kontakty, poškozený/vadný

Adaptér pro ovládání na volantu pro vozy Dacia, Fiat, Nissan, Opel, Renault, Smart. Umožňuje zachovat původní funkce ovládání na volantu při výměně originálního rádia za autorádio. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru autorádia, některé ovládací funkce mohou být odstraněny nebo nahrazeny jinými funkcemi. Porovnejte konektory adaptéru s konektory ve vašem vozidle a ujistěte se, že jsou vizuálně i technicky kompatibilní. Zkontrolujte také, zda ve vašem vozidle bylo instalováno jedno z uvedených originálních rádií. Před finální montáží otestujte funkce vozidla, nastavení a ovládání na volantu. Náš tým podpory vám rád pomůže s výběrem.02431-9645-96 support@acvgmbh.de Poznámka: analogový Připojení: 20pin / 32pin konektor Nissan Zkontrolujte nastavení přepínačů (viz návod k použití). Vozidla s originálním 2-DIN zařízením Visteon Anatel RO13-X07. Vozidla s originálním 1-DIN zařízením Browse s 2 otočnými knoflíky (černá). Vozidla s přípravou pro rádio. Vozidla bez originální navigace. Vozidla od roku 2017: červený +12V zapalovací proud, konektor 15, zajištěno pojistkou > v případě potřeby. Rozhraní: červený +12V zapalovací proud, konektor 15, zajištěno pojistkou > v případě potřeby. Vozidla Nissan Primastar (4/J4) 09/2021 - 2023, s parkovacími senzory (PDC): Zvukový signál, rozhraní PDC, Nissan Primastar/Renault Trafic > Číslo dílu: 42cxpdc-trafic3-1. Vozidla Renault Trafic, Renault Trafic III (J/JL) 09/2019 - 03/2022, s parkovacími senzory (PDC): Zvukový signál, rozhraní PDC, Nissan Primastar/Renault Trafic > Číslo dílu: 42cxpdc-trafic3-1. Diagnostická LED: Modrá, trvale svítí: Rozhraní aktivní, +12V napájení, zapalovací proud přítomen. Červená: Funkce tlačítek dálkového ovládání volantu rozpoznána. Vhodné pro následující vozidla: Dacia Dacia Dokker (SD) 03/2017 - 11/2020. Dacia Dokker Stepway (SD) 03/2017 - 11/2020*Dacia Duster (SR) 01/2018 - 07/2021*Dacia Lodgy (SD) 03/2017 - 01/2022*Dacia Lodgy Stepway (SD) 03/2017 - 02/2022*Dacia Logan MCV (SD) 11/2016 - 09/2020*Dacia Logan MCV Stepway (SR) 05/2017 - 09/2020*Dacia Sandero (SD) 11/2016 - 09/2020*Dacia Sandero Stepway (SD) 11/2016 - 09/2020*Fiat Fiat Talento (ZAF 296) 07/2016 - 10/2021*/**Nissan Nissan NV300 (4/J4) 11/2016 - 06/2019*/**/***Nissan NV300 (4/J4) 06/2019 - 09/2021*/**/***Nissan NV300 (4/J4) 05/2021 - 09/2021*/**/***Nissan NV400 (M) 08/2014 - 07/2020*/**/***Nissan NV400 (M) 07/2020 - 12/2021*/**/***Nissan Primastar (4/J4) 09/2021 - 2024**/****Opel Opel Movano B (X62) 10/2013 - 09/2019*/**Opel Movano B (X62) 10/2019 - 08/2021*/**Opel Vivaro B (X82) 06/2014 - 01/2019*/**Renault Renault Captur (R) 06/2013 - 03/2017*Renault Captur (R) 03/2017 - 12/2019*Renault Express (RJK) 05/2021 - 2023*Renault Kangoo (W) 03/2013 - 12/2020*Renault Kangoo Rapid (W) 05/2013 - 05/2021*Renault Kangoo Z.E. Rapid (W) 05/2013 - 06/2022*Renault Kangoo III (RJK) 05/2021 - 2023*Renault Master III (M) 09/2014 - 08/2018*Renault Master III Z.E.(M) 06/2018 - 06/2020 Renault Master III (M) 10/2019 - 2024 Renault Trafic III (L/JL) 09/2014 - 07/2019/** Renault Trafic III (L/JL) 09/2019 - 03/2022/** Renault Trafic III (L/JL) 05/2021 - 2024 Renault Twingo (AH) 09/2014 - 04/2019/** Smart Smart ForTwo (453) 11/2014 - 06/2019 Následující signály jsou k dispozici: Vozidla určená pro opětovný dovoz nebo vozidla s odlišným softwarem mohou mít nekompatibilní funkce. Ovládání rádia na volantu: * Vozidla s originálním zařízením Visteon Anatel RO13-X07 bez CAN Bus * Vozidla s originálním zařízením Browse 1-DIN s 2 otočnými knoflíky (černá barva) * Vozidla s přípravou pro rádio * Vozidla s originálním zařízením 1-DIN * Vozidla s originálním zařízením Browse Visteon 1-DIN Připojovací kabely pro následující výrobce radií: Multilead – různé modely > Číslo dílu: 42arc100 Alpine – 3,5mm jack > Číslo dílu: 42arc101 Blaupunkt (od roku 2010) – 3,5mm jack > Číslo dílu: 42arc107 Blaupunkt (od roku 2010) – připojení Key1 / Key2 / (GND) > Číslo dílu: 42arc000 China HU – připojení Key1 / Key2 / (GND) > Číslo dílu: 42arc000 Clarion – 3,5mm jack > Číslo dílu: 42arc104 Digital Dynamics – připojení jedním kabelem > Číslo dílu: 42arc108 ESX – připojení Key1 / Key2 > Číslo dílu: 42arc000 JVC – 3,5mm jack > Číslo dílu: 42arc104 JVC – připojení jedním kabelem > Číslo dílu: 42arc105 Kenwood – připojení jedním kabelem > Číslo dílu: 42arc105 Kenwood (od roku 2017) – 3,5mm jack > Číslo dílu: 42arc107 Kenwood (od roku 2020) – připojení Key1 / Key2 / GND > Číslo dílu: 42arc000 Pioneer – 3,5mm jack > Číslo dílu: 42arc107 Pioneer AVH/DMH/SPH – 3,5mm jack > Číslo dílu: 42arc1072 Snooper – připojení Key1 / Key2 > Číslo dílu: 42arc000 Sony – 3,5mm jack > Číslo dílu: 42arc107 XZent – připojení jedním kabelem > Číslo dílu: 42arc108 Zenec – připojení jedním kabelem > Číslo dílu: 42arc108 Obecné instalační pokyny: Kontrola: 1: Kontrola všech ovládacích funkcí a funkcí nastavení vozidla originálního zařízení. 2: Demontáž originálního zařízení musí být provedena bez napájení. 3: Kontrola všech připojovacích konektorů, zda jsou správně zapojeny a zda je průchodnost (bez napájení). Připojení a pořadí připojení: 1: Nastavení a konfigurace hardwaru adaptéru musí být provedena bez napájení. 2: Konfigurace připojovacího kabelu rádia 1. Zkontrolujte: Připojení kabelu rádia podle návodu k instalaci zařízení. 2. Připojte všechny další spoje podle návodu k instalaci zařízení. 3. Připojte celou instalaci k vozidlu, přičemž napájení připojte jako poslední. 4. Nakonfigurujte software rozhraní podle pokynů v textu a v návodu. 5. Nakonfigurujte zařízení podle návodu k instalaci zařízení. 6. Ověřte funkci ovladače volantu, kamery, handsfree systému a napájení antény, a případně proveďte další úpravy. Úpravy hardwarové konfigurace rozhraní a kabelu rádia: 1. Úpravy provádějte za vypnutého napájení. 2. Po provedení úprav připojte podle bodů 5 až 8 výše. V případě poruchy rozhraní nebo vozidla: 1. Vraťte zařízení do původního stavu (OEM). 2. Používejte původní zařízení (OEM). 3. Vytvořte klid na CAN sběrnici. 4. Zkontrolujte hardwarovou konfiguraci rozhraní. 5. Po vytvoření klidu na CAN sběrnici připojte podle bodů 5 až 8 výše. Spoje, změny připojení, alternativní spoje, spoje volných kabelů nebo rozšíření volných kabelů uvedené v textu nebo v návodu slouží výhradně jako orientační informace pro vyškolený odborný personál. Další spoje, změny konfigurace kabelů, použití alternativních spojů nebo rozšíření spojů: 1. Všechny spoje a změny musí provádět pouze vyškolený odborný personál. 2. Před připojením zkontrolujte případná schválení výrobce nebo podmínky záruky výrobce, které by mohly být změnami ovlivněny. 3. Před připojením zkontrolujte funkci a správnost pomocí měření a porovnání s plánem zapojení kabelů vozidla. 4. Připojení a změny provádějte na vlastní odpovědnost bez záruky funkčnosti. 5. Připojení a změny provádějte na vlastní odpovědnost bez záruky proti škodám na vozidle, zařízení nebo rozhraní. 6. Změny na předmontovaném kabelovém svazku mohou vést ke ztrátě záruky na produkt

Adaptér pro ovládání tlačítek na volantu pro Dacia / Fiat / Nissan / Opel / Renault / Smart ACV SWC 42A-1254-011-0 Zachovejte původní funkce tlačítek na volantu svého autorádia, pokud vyměníte originální rádio za dodatečně montované zařízení. V závislosti na výbavě vozidla, rozsahu funkcí a softwaru nového autorádia mohou být některé funkce omezeny nebo nahrazeny jinými. Porovnejte zobrazené kabelové konektory s konektory ve vašem vozidle a ujistěte se, že se technicky i vizuálně shodují. Zkontrolujte, zda bylo původně nainstalováno jedno z uvedených originálních autorádií (OEM). Před finální montáží zkontrolujte funkce vozidla, nastavení systému a správnou funkci tlačítek na volantu (SWC). Vhodné pro následující vozidla: Dacia Dokker SD 2017–2020 – originální autorádio Visteon Anatel RO13-X07 bez sběrnice CAN. Dacia Dokker Stepway SD 2017–2020 – originální autorádio Visteon Anatel RO13-X07 bez CAN-busu. Dacia Duster SR (2018–2021) – originální autorádio Visteon Anatel RO13-X07 bez CAN-busu. Dacia Lodgy SD (2017–2022) – Originální autorádio Visteon Anatel RO13-X07 bez sběrnice CAN. Dacia Lodgy Stepway SD (2017–2022) – Originální autorádio Visteon Anatel RO13-X07 bez sběrnice CAN. Dacia Logan MCV SD (2016–2020) – Originální autorádio Visteon Anatel RO13-X07 bez CAN-busu. Dacia Logan MCV Stepway SR (2017–2020) – Originální autorádio Visteon Anatel RO13-X07 bez CAN-busu. Dacia Sandero SD 2016–2020 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus. Dacia Sandero Stepway SD 2016–2020 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus. Fiat Talento ZAF 296 2016–2021 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus, s 1-DIN zásuvkou a dvěma černými otočnými ovladači. Nissan NV300 4 J4 2016–2019 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus, s 1-DIN zásuvkou a dvěma černými otočnými ovladači. Vozidla s továrně zabudovaným 1-DIN rádiem. Nissan NV300 4 J4 2019–2021 – Originální autorádio Visteon Anatel RO13-X07 bez sběrnice CAN, s funkcí vyhledávání (1-DIN) a dvěma černými otočnými ovladači. Pro vozidla s továrně zabudovaným rádiem 1-DIN. NV300 4 J4 2021 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-busu a s funkcí vyhledávání (1-DIN) a dvěma černými otočnými ovladači. Pro vozidla s továrně zabudovaným rádiem 1-DIN. NV400 M 2014–2020 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-busu a s funkcí vyhledávání (1-DIN) a dvěma černými otočnými ovladači. Pro vozidla s továrně zabudovaným rádiem 1-DIN. Nissan NV400 M 2020–2021 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus a s funkcí procházení (1-DIN) a dvěma černými otočnými ovladači. Pro vozidla s továrně zabudovaným rádiem 1-DIN. Nissan Primastar 4 J4 2021–2024 – Originální autorádio Visteon 1-DIN s funkcí procházení. Opel Movano B X62 2013–2019 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus a s funkcí procházení (1-DIN) a dvěma černými otočnými ovladači. Opel Movano B X62 2019–2021 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus a s funkcí procházení (1-DIN) a dvěma černými otočnými ovladači. Opel Vivaro B X82 2014–2019 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus a funkce procházení 1-DIN se dvěma černými otočnými ovladači. Renault Captur R 2013–2017 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus. Renault Captur R 2017–2019 – originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus. Renault Express RJK 2021–2023 – originální autorádio Visteon Browse 1-DIN. Renault Kangoo W 2013–2020 – Originální autorádio Browse 1-DIN se dvěma černými otočnými ovladači. Renault Kangoo Rapid W 2013–2021 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus. Renault Kangoo Z.E. Renault Rapid W (2013–2022) – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus. Renault Kangoo III RJK (2021–2023) – Originální autorádio Browse 1-DIN se dvěma černými otočnými ovladači. Renault Master III M (2014–2018) – Originální autorádio Browse 1-DIN se dvěma černými otočnými ovladači. Renault Master III Z.E. M (2018–2020) – Originální autorádio Browse 1-DIN se dvěma černými otočnými ovladači. Renault Master III M (2019–2024) – Originální autorádio Browse 1-DIN se dvěma černými otočnými ovladači. Renault Trafic III L JL (2014–2019) – Originální autorádio Visteon Anatel RO13-X07 bez CAN-busu a Browse 1-DIN se dvěma černými otočnými ovladači. Renault Trafic III L JL 2019–2022 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus a s funkcí Browse (1-DIN) a dvěma černými otočnými ovladači. Renault Trafic III L JL 2021–2024 – Originální autorádio Visteon s funkcí Browse (1-DIN). Renault Twingo AH 2014–2019 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus a s funkcí Browse (1-DIN) a dvěma černými otočnými ovladači. Smart ForTwo 453 2014–2019 – Originální autorádio Visteon Anatel RO13-X07 bez CAN-Bus. Informace o CAN-Bus Připojení a napájení: Konektor: 20-pinový / 32-pinový Nissan. Nastavení: Zkontrolujte DIP přepínače podle návodu (BDA). Diagnostický LED indikátor: Modré světlo: rozhraní aktivní, napájení +12 V k dispozici. Červené světlo: stisknuto tlačítko dálkového ovládání na volantu. Důležité doplňkové informace Vyvinuto pro dodatečně montovaná autorádia značek Sony, Kenwood, Panasonic, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec a Becker. K plné aktivaci adaptéru je nutné připojovací kabel pro příslušnou značku autorádia. Obecné pokyny k instalaci Kontrola před instalací: Zkontrolujte všechny funkce a nastavení ovládání vozidla pomocí originálního autorádia (OEM). Odpojte originální rádio (OEM HU) od napájení. Zkontrolujte správné usazení všech konektorů rozhraní – při odpojeném napájení. Připojení a pořadí připojení: Zkontrolujte nastavení a hardwarovou konfiguraci rozhraní – při odpojeném napájení. Zkontrolujte konfiguraci propojovacího kabelu k autorádiu – při odpojeném napájení. Připojte kabel k autorádiu podle návodu k obsluze dodatečně instalovaného zařízení. Připojte zbývající kabely podle návodu k obsluze zařízení. Připojte celou instalaci k vozidlu – hlavní napájení připojte jako poslední. Nakonfigurujte software rozhraní podle popisu produktu nebo návodu k obsluze. Nakonfigurujte dodatečně instalované autorádio (např. dálkové ovládání na volantu, kameru, handsfree, napájení antény). Proveďte funkční test dálkového ovládání na volantu a komunikace s vozidlem. Změna konfigurace kabelů rozhraní a autorádia: Všechny změny provádějte bez napájení. Opakujte kroky 5 až 8. V případě poruchy rozhraní nebo systému vozidla: Znovu namontujte originální autorádio OEM. Spusťte originální zařízení. Vypněte systém CAN-bus. Zkontrolujte hardwarovou konfiguraci rozhraní. Po vypnutí sběrnice CAN-bus opakujte kroky 5 a 6. Změny v kabeláži nebo vedení kabelů: Práce na kabeláži a změny smí provádět pouze vyškolený odborný personál. Všechny změny musí být před připojením zkontrolovány z hlediska schválení výrobcem a dopadů na záruku vozidla. Všechny změny musí být před připojením zkontrolovány měřením a porovnáním s kabelážním schématem vozidla. Změny provádíte na vlastní nebezpečí a bez záruky funkčnosti. Změny provádíte na vlastní nebezpečí. Nelze vyloučit poškození vozidla, vybavení nebo rozhraní. Změny na již nainstalovaném kabelovém zapojení mohou vést ke ztrátě záruky na produkt. Číslo dílu 42A-1254-011-0 Značka ACV Odkazy Oficiální webové stránky
