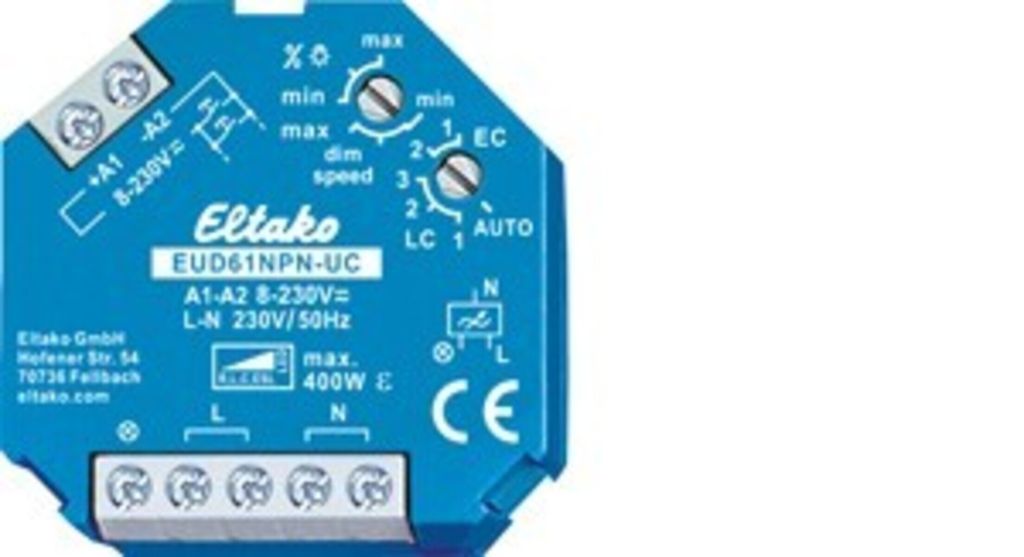

Eltako EUD61NPN-UC, Stmívač a vypínač, Připevnitelný, Modrá, Bílá, 400 W

Impulsní stmívač Eltako EUD61NPN-UCVýrobce:EltakoOznačení:Impulsní stmívač Typ:EUD61NPN-UCSložení:ostatníProvozní režim:TlačítkovýOvládání aplikace přes Bluetooth:ne Ovládánífáze náběžné hrany:anoOvládání fáze odstupňované hrany stmívání:anoSériový stmívač:









neTyp zátěže: univerzálníVstup pro rozšiřující jednotku: nePaměť hodnoty světla: anoMožnost použití s tlačítkem: anoMožnost použití s detektorem pohybu: neMožnost použití s detektorem přítomnosti: neMožnost použití s časovým spínačem/časovačem: neMožnost použití s rádiovým tlačítkem: neMožnost použití s IR tlačítkem: neMožnost regulace min.jasu: ano 5










Regulovatelný jas:anoTyp montáže:pod omítkuTyp montáže:upevnění pomocí šroubuMateriál:plastKvalita materiálu:termoplastBezhalogenový:anoOchrana povrchu:jináPovrchová úprava:matnáBarva:modráPrůhledný:neJmenovité napětí:230 VŘídicí napětí:8.



.230 VJmenovitý výkon ohmické zátěže:400 WJmenovitý výkon induktivní zátěže:400 VAJmenovitývýkon kapacitní zátěže:400 VA Maximálníspínací výkon LED:400 W






Spínací výkon LED:400 WSpotřeba energie:0,1 WTyp připojení:Šroubová svorka Průřez vodičů:4 mm²Šířka zařízení:45 mmVýška zařízení:45 mmHloubka zařízení:18 mmMin.







Hloubka krabice spotřebiče:18 mmKompatibilní s Apple HomeKit:neKompatibilní s Google Assistant:neKompatibilní s Amazon Alexa:neDostupná podpora IFTTT:ne Impulsní stmívač Eltako EUD61NPN-UC: více informací Univerzální stmívač. Výkon MOSFET až 400 W. Automatická detekce lampy. Ztráta v pohotovostním režimu pouze 0,2 W. Možnost nastavení minimálního jasu nebo rychlosti stmívání. S dětským pokojem a spínačem odložení. Pro zapuštěnou montáž. délka 45 mm, šířka 45 mm, hloubka 18 mm. Univerzální stmívač pro svítidla do 400 W v závislosti na podmínkách větrání. Stmívatelné 230V LED žárovky a stmívatelné úsporné žárovky ESL navíc v závislosti na elektronice žárovky a typu stmívání. Spínání s pozvolným zapínáním a pozvolným vypínáním pro ochranu světelných zdrojů. Univerzální ovládací napětí 8..230V UC, galvanicky oddělené od zdroje a spínací napětí 230V 50/60Hz. Není vyžadována žádná minimální zátěž. Krátké řídicí příkazy zapnutí/vypnutí, trvalé řízení mění jas až na maximální hodnotu. Přerušení ovládání mění směr stmívání. Nastavená úroveň jasu se při vypnutí uloží (paměť). V případě výpadku napájení se spínací poloha a úroveň jasu uloží a v případě potřeby se zapne po obnovení napájecího napětí. Automatická elektronická ochrana proti přetížení a vypnutí při přehřátí. Horní otočný přepínač %lamp /dim-speed lze použít k nastavení rychlosti stmívání nebo minimálního jasu (plně ztlumený). Rychlost stmívání mění také dobu trvání pozvolného zapínání a vypínání. Spodní otočný přepínač během provozu určuje, zda se má uplatnit automatické rozpoznávání světla AUTO, nebo jedno ze speciálních komfortních nastavení LC1 nebo LC2. Pokud je zvolen rozsah nastavení MEM+, je aktivní paměťová funkce a při vypnutí se uloží poslední nastavená úroveň jasu. Pokud je zvolen rozsah nastavení MEM-, je paměťová funkce vypnuta a světlo je vždy zapnuto na maximální jas. Stmívatelné úsporné žárovky musí být provozovány v režimu AUTO a MEM-. Funkce AUTO umožňuje stmívání všech typů světelných zdrojů. LC1 je komfortní nastavení pro stmívatelné LED žárovky na 230 V, které vzhledem k jejich konstrukci nelze na AUTO (vypnutí fáze) stmívat dostatečně hluboko, a proto musí být nuceně zapnuty na vypnutí fáze. LC2 jako LC1, ale s jinou stmívací křivkou. V pozicích LC1 a LC2 se nesmí používat indukční (vinuté) transformátory. Kromě toho může být maximální počet stmívatelných LED žárovek vzhledem ke konstrukci nižší než v poloze AUTO. Se spínačem dětského pokoje: Při zapnutí dlouhým stiskem tlačítka se světlo po cca 1 sekundě zapne na nejnižší jas a pomalu se stmívá, dokud je tlačítko stisknuté, aniž by se změnila poslední uložená úroveň jasu. S funkcí snooze: Dvojitým impulsem se osvětlení ztlumí z aktuální polohy stmívání na minimální jas a vypne se. Maximální doba stmívání 60 minut závisí na aktuální poloze stmívání a nastaveném minimálním jasu, a proto ji lze odpovídajícím způsobem zkrátit. Kdykoli během stmívání lze osvětlení vypnout krátkým stisknutím tlačítka. Dlouhým stisknutím během procesu stmívání se světlo ztlumí a ukončí se funkce snooze. Zátěže L (induktivní zátěže, např. vinuté transformátory) a zátěže C (kapacitní zátěže, např. elektronické transformátory a LED žárovky) se nesmí míchat. Zátěže R (odporové zátěže, např. 230V žárovky a halogenové žárovky) lze podle potřeby míchat.

Dodává se s: Impulsní stmívač Eltako EUD61NPN-UC, počet kusů v balení: 1 ks, EAN: 4010312107874

Model:

Stmívač a vypínač

Provedení:

Připevnitelný

Barva:

Modrá, Bílá

Odporové zatížení (max):

0 W

Odporové zatížení (min):

400 W

ELTAKO UP/AP Universal-Dimmschalter EUD61NPN-UC (EUD61NPN-UC)

Popis produktu a technické údaje

Kompaktní a výkonný stmívač od společnosti Eltako je ideální pro ovládání LED svítidel a světel. Pouzdro se hodí do běžně dostupných standardních krabic pro zapuštěnou montáž. To šetří další instalační práce, a tím i čas a peníze. Stmívač má paměťovou funkci (paměť hodnoty světla) a nevyžaduje minimální zatížení. Instalace do krabice pro zapuštěnou montáž znamená, že lze použít libovolné modely s tlačítky.

Technické údaje

• Jmenovité napětí: 230 V AC/50 Hz
• Připojení max. 100 W LED
• Připojení max. 10 světelných zdrojů (pouze s fázovým řízením náběžné hrany)
• Nastavitelná rychlost stmívání
• Nastavitelný minimální jas
• S dětským pokojem a spínačem pro odložení spánku
• Ztráty v pohotovostním režimu: pouze 0,1 W
• Řídicí napětí 8-230 V UC
• Rozměry: Š 45 mm / V 45 mm / H 17 mm

Rozsah dodávky

• 1 kus Univerzální stmívač pro LED - Eltako EUD61NPN-UC

Režim AUTO pro všechny typy zátěží bez minimální zátěže / maximální zátěž 400 W, režim LC1 (s maximální zátěží 100 W) pro LED žárovky, které vykazují problematické chování při stmívání v režimu AUTO, pozor: nemíchejte kapacitní + induktivní zátěže, není povoleno odpojení zátěže na sekundární straně, maximální výkon by měl být použit pouze do max.

maximální výkon by měl být využíván pouze do max. 90% Ovládání pomocí uzavíracího spínače (10-230V), spodní rozsah stmívání lze omezit, nastavitelná rychlost stmívání, automatická detekce zátěže při nastavení "Auto" po dvojím zapnutí/vypnutí

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Sestavení ostatní, Způsob ovládání Momentový spínač, Ovládání aplikace přes Bluetooth ne, Řízení fáze stmívání ano, Část fáze stmívání ano, Sériový stmívač ne, Způsob zatížení univerzální, Pobočkový vstup ne, Paměť světelných hodnot ano, Použitelné s tlačítkem ano, Použitelné s detektorem pohybu ne, Použitelné s prezenčním hlásičem ne, Použitelné s časovým spínačem/časovačem ne, Použitelné s přepínačem ne, Použitelné s IČ tlačítkem ne, Min. Regulovatelný jas ano, Druh montáže Pod omítku, Způsob upevnění Upevnění se šroubem, Materiál Plast, Kvalita materiálu Termoplast, Neobsahující halogeny ano, Povrchová ochrana ostatní, Provedení povrchu matné, Barva modrá, Transparentní ne, Jmenovité napětí 230 V, Řídicí napětí 8..230 V, Jmenovitý výkon - ohmické zatížení 400 W, Jmenovitý výkon - induktivní zatížení 400 VA, Jmenovitý výkon - kapacitní zatížení 400 VA, Max. spínací výkon LED 400 W, Příkon 0,1 W, Druh připojení Š roubová svorka, Průřez vodiče 4 mm², Šířka zařízení 45 mm, Výška přístroje 45 mm, Hloubka přístroje 18 mm, Min. Hloubka zásuvky zařízení 18 mm, Kompatibilní s Apple HomeKit ne, Kompatibilní s Google Assistant ne, Kompatibilní s Amazon Alexa ne, K dispozici podpora IFTTT ne

Univerzální stmívač ELTAKO pro zapuštěnou montáž/AP EUD61NPN-UC (EUD61NPN-UC)

Univerzální stmívač funguje pouze ve spojení s tlačítkem
