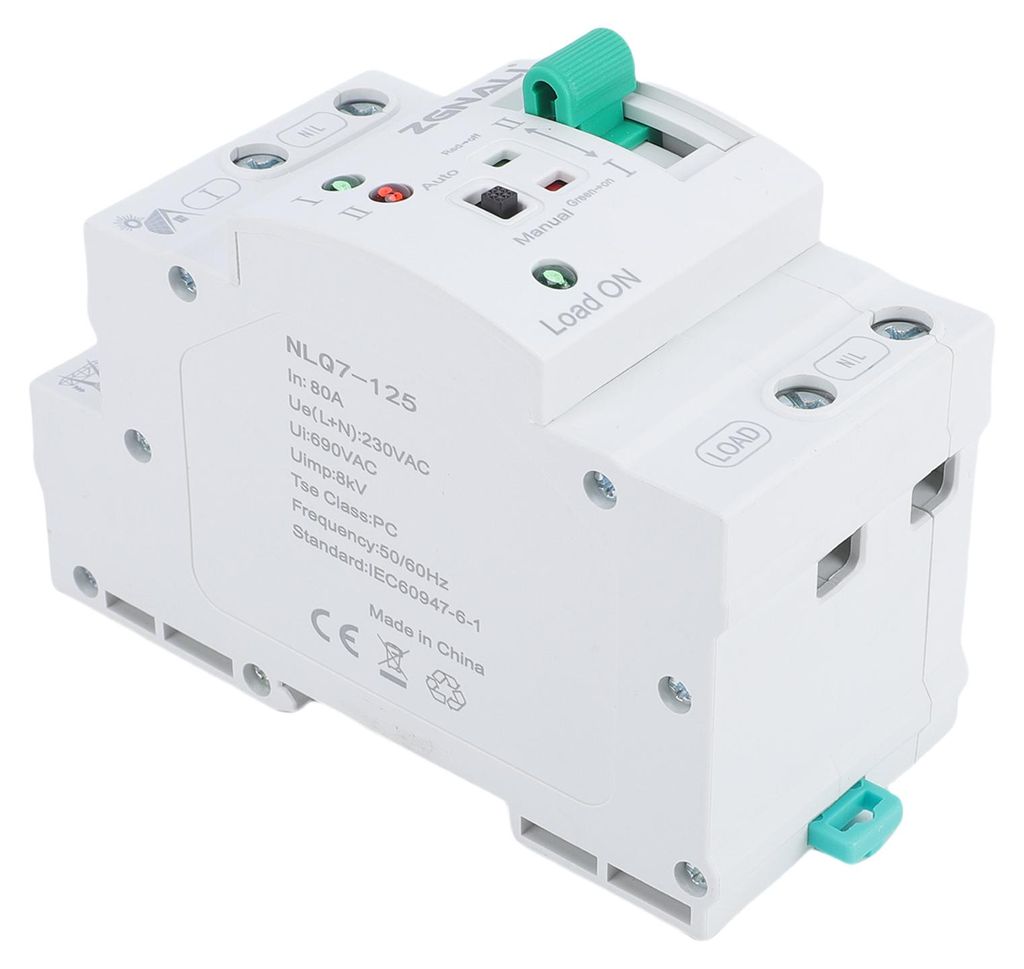

Mini ATS – automatický ruční přepínač, 2pólový, 80 A, pro domácí generátory, duální automatický elektrický přepínač, montáž na DIN lištu, supertenký, typ pro fotovoltaiku

1. HLAVNÍ FUNKCE: Přepínač ATS je spínač pro občasné spínání na úrovni PC, který se používá především k automatickému nebo ručnímu přepínání mezi dvěma zdroji napájení a dokáže rozpoznat, zda je stav hlavního nebo záložního zdroje napájení v pořádku. Dokáže přepnout zdroje napájení (ať už síťové napájení nebo napájení z měniče) do 20 ms, čímž vytváří nepřerušitelný zdroj napájení a zajišťuje tak kontinuitu, spolehlivost a bezpečnost napájení
2. AUTOMATICKÝ REŽIM: Při použití automatického režimu je levý přepínač mini ATS nastaven do polohy Auto a pravá rukojeť do polohy I. Pokud je běžný zdroj napájení I v normálním stavu, kontrolka IU (zelená) svítí nepřetržitě. Pokud je běžný zdroj napájení I v nenormálním stavu, kontrolka IU (zelená) zhasne a do 20 ms dojde k přepnutí na záložní zdroj napájení II a rozsvítí se kontrolka IIU (červená). Jakmile se společný napájecí zdroj I vrátí do normálního stavu, zařízení se automaticky přepne zpět na společný napájecí zdroj z záložního napájecího zdroje II
3. RUČNÍ REŽIM: Při použití ručního režimu se levý přepínač mini ATS umístí do polohy Manual. Pokud je vybrán napájecí zdroj I, ručně ovládejte pravou rukojeť a nastavte přepínač do polohy I, načež se rozsvítí IU (zelená kontrolka). Pokud je vybrán zdroj II, ručně ovládejte pravou rukojeť a přepněte přepínač do polohy II. Rozsvítí se IU (červená kontrolka)
4. PŘÍSLUŠNÝ SCÉNÁŘ: 2P mikro přepínač ATS, vstupní strana může být připojena k 1 nulovému vodiči (N) a 1 fázovému vodiči (L), speciálně navržený pro instalaci do domácích rozvodných skříní, konkrétně pro rozvodné skříně PZ30, vhodný pro duální elektrické sítě 50/60 Hz
5. ŠIROKÉ POUŽITÍ: Tento 2P automatický přepínač s duálním napájením zajišťuje stabilní napájení a je vhodný pro situace, kde nelze tolerovat výpadky proudu, zejména pro zařízení s vysokými nároky. Například nemocnice, chladírenské sklady s nízkou teplotou, datová centra a nouzové systémy. Během výpadku hlavního napájení dokáže automaticky a rychle přepnout na záložní zdroj, čímž zajistí bezpečné a spolehlivé napájení. Vhodný pro vnitřní i venkovní generátory

Specifikace:
Typ položky: Mini ATS
Model: NLQ7-125
Materiál: PC s retardérem hoření a stříbro
Jmenovitý proud: 80 A
Frekvence: 50/60 Hz
Doba spínání: 20 ms
Stupeň: úroveň PC
Specifikace: 2P
Jmenovitý zkratový proud: 50 kA
Pojistka: RT16-00-63A
Pomocný obvod: 50 Hz le=5 A
Životnost: Elektrická: ≥1500 cyklů; Mechanická: ≥6000 cyklů
Kategorie použití: AC-31B

Návod k použití:
Používejte podle uživatelské příručky

Seznam obsahu balení:
1 x Mini ATS
1 x Uživatelská příručka
