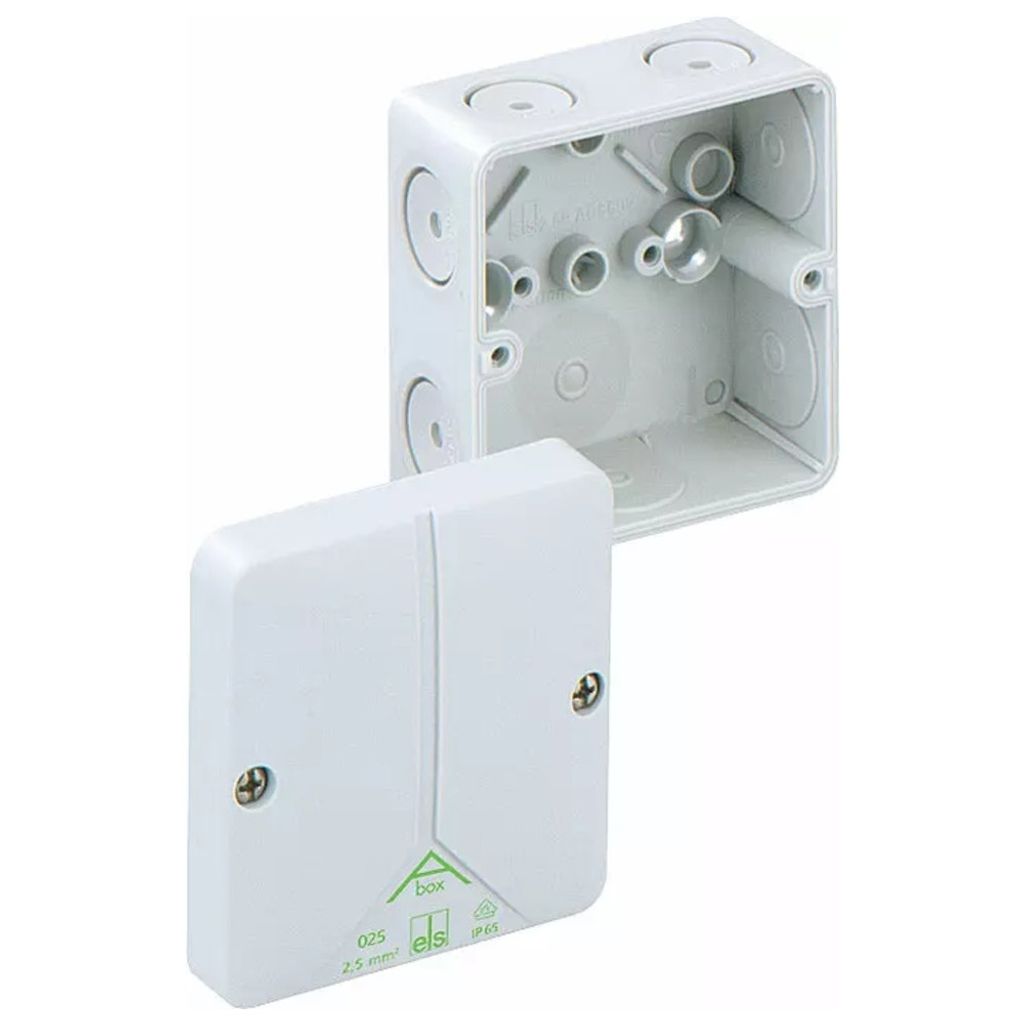

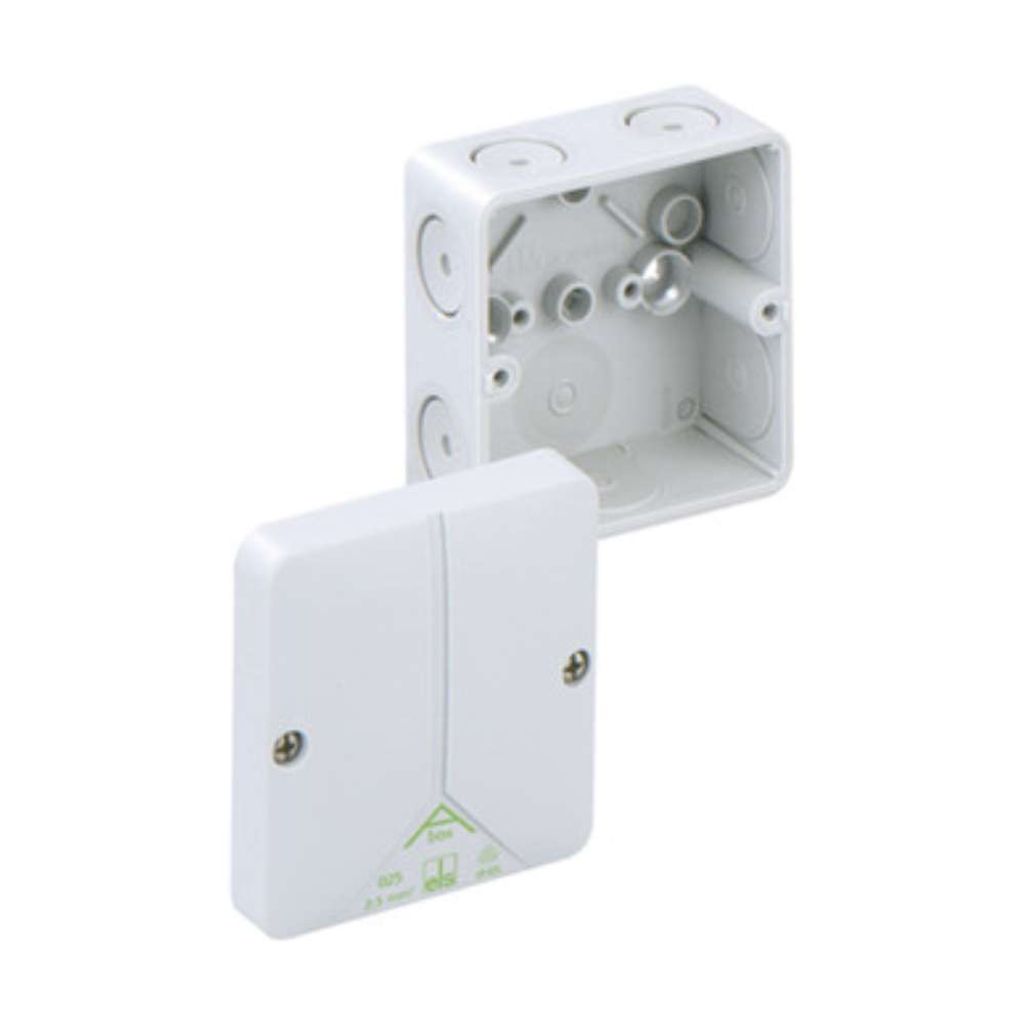

Spojovací krabice 690V M20 D=2-16mm vel - Plochá montážní krabice 52x80mm ABOX 025-leer

Spelsberg rozvodná skříň ABOX 025-emptyVýrobce: SpelsbergOznačení: Rozvodná skříň 690V M20 D=2-16mm grTyp: ABOX 025-emptyMax.





Conductor cross-section:2.5 mm²Equipment:withoutShape:squareMounting type:wall/ceiling mountingInstallation in the ground:noInstallation under water:noFor pipe diameters:








jinéVstup zezadu:anoDélka:80 mmŠířka:80 mmHloubka:52 mmMožnost připojení:nePočet vstupů:8Typ vstupu do krytu:těsnicí membránaMateriál:plastBezhalogenový:






anoPovrchová ochrana:neošetřenýBarva:šedáStupeň krytí (IP):IP65Provedení krytu:jinéPrůhledný kryt:neUpevnění krytu:šroubovacíHrncovatelný:






anoDodává se s zalévací hmotou:neTěsnící:anoJmenovité izolační napětí Ui:690 VFunkční celistvost:bezSe stíněním:ne Odolný proti povětrnostním vlivům:neProvozní teplota:-25..




40 °CProvedení zkoušené na výbuch:nePro zónu s nebezpečím výbuchu plynů:bezPro zónu s nebezpečím výbuchu prachu:bez Spelsberg propojovací skříň ABOX 025-prázdná:


další podrobnosti: Rozbočovací krabice, se stupněm krytí IP65, jmenovitý průřez 2,5 mm², Ui=690 V AC, certifikovaná podle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), samouzavírací, měkké vstupní membrány, M20, rozsah těsnění 2-16 mm, (1 na zadní straně, 7 na boční straně), vnitřní upevňovací body, pro standardní vnitřní instalace, šedá, bez svorek Rozměry:

dodává se s: 80 x 80 x 52 mm: Spelsberg rozvodná krabice 690V M20 D=2-16mm gr ABOX 025-prázdná, Balení: 1 ks, EAN: 4013902110018

Vlastnosti:
- samotěsnící, měkké zaváděcí membrány
- vnitřní upevňovací body
- pro standardní vnitřní instalace
- certifikováno podle VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
- bezhalogenové
- těsnící

Technické údaje:
Jmenovité provozní napětí: 690 V
Jmenovité izolační napětí AC: 690 V
Max. průřez vodiče: 2,5 mm²
Třída ochrany: II
Třída ochrany: IP65
Barva: šedá
Třída hořlavosti izolačního materiálu podle UL 94: HB
Okolní teplota: -25 až +40 °C
Odolnost proti nárazu: IK07
V x Š x H: 80 x 80 x 52 mm
Rozsah těsnění: 2-16 mm
Materiál: polystyren
Materiál krycího šroubu: nerezová ocel V2A
Zkušební značka: V2A: VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Číslo položky: SPB80290701



SPELSBERG Rozvodná skříň

• Rozbočovací krabice podle E DIN IEC 60998-2-5 Napětí max. 690 V se samolepicími, měkkými vkládacími membránami M20 Rozsah těsnění: 2 - 16 mm 80 x 80 x 52 mm
• Stupeň krytí: IP 65

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Max. průřez vodiče 2,5 mm², Osazení bez, Tvar obdélníkové, Druh montáže Nástěnná/stropní montáž, Instalace do země ne, Montáž pod vodou ne, Pro průměr trubky ostatní, Zavedení zezadu ano, Délka 80 mm, Šířka 80 mm, Hloubka 52 mm, Přiřazovatelné ne, Počet přívodů 8, Druh skříňového provedení Těsnicí membrána, Materiál Plast, Neobsahující halogeny ano, Povrchová ochrana neupravené, Barva šedá, Krytí (IP) IP65, Provedení víka ostatní, Průhledné víko ne, Upevnění víka zašroubované, Slévatelné ano, Dodáváno se zalévací hmotou ne, Plombovatelné ano, Jmenovité izolační napětí Ui 690 V, Zahrnuté funkce bez, Se stíněním ne, Odolný vůči povětrnostním vlivům ne, Teplota nasazení -25..40 °C, Provedení pro prostředí s nebezpečím výbuchu ne, Pro plyn zóna Ex bez, Pro prach zóna Ex bez

Vlastnosti: Rozbočovací skříňka podle DIN EN 60670 (VDE 0606), Ui=690V, se samotěsnicími, měkkými vstupními membránami, M20, rozsah těsnění 2 - 16 mm, krytí IP65, do 2,5², s krytím IK07, třída ochrany II, testováno VDE, bezhalogenová, 80 x 80 x 52, šedá, bez svorky SP80290701
