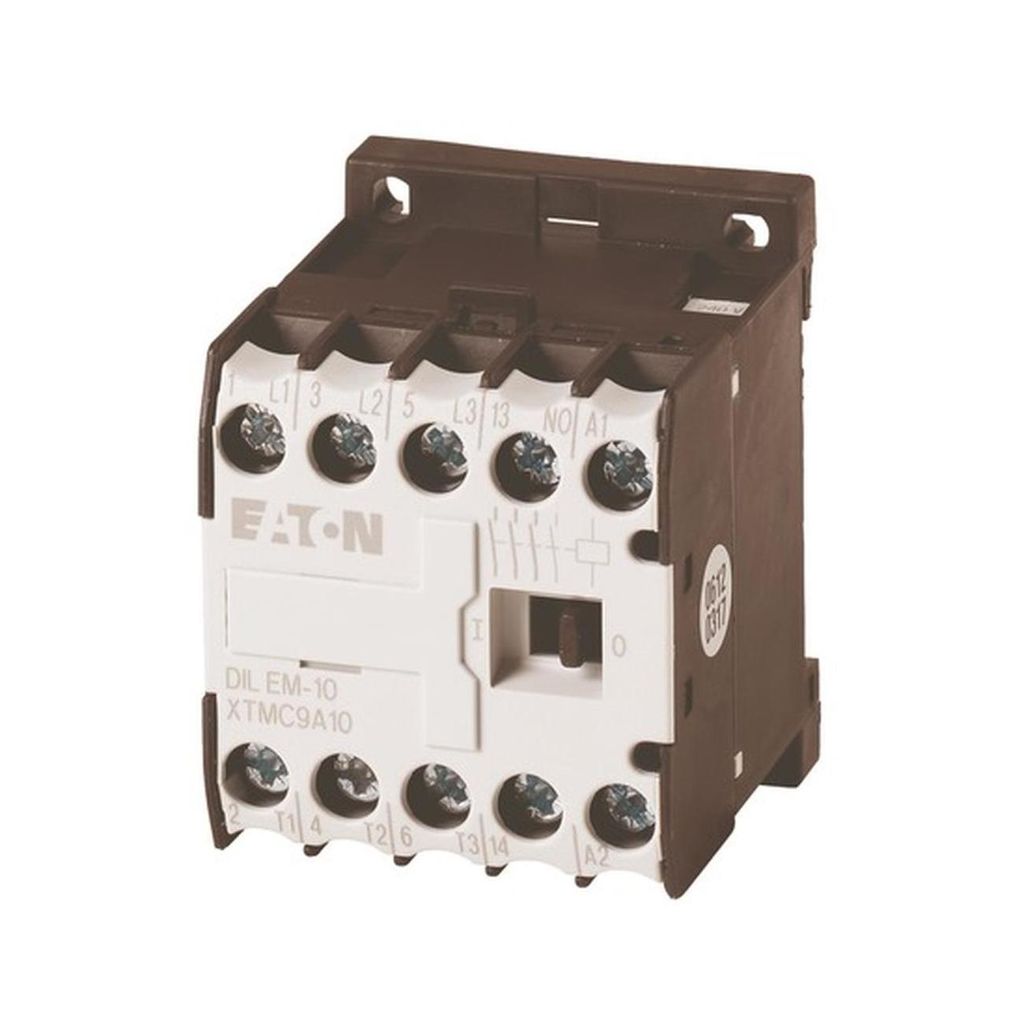

Moeller DILEM-10(230V50HZ,240V60HZ), Černá, Bílá, 0.75 - 2.5 mm², IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05; CE marking, 400 V, 230 V, 50/60 Hz

Stykač Eaton DILEM-10(230V50HZ)Výrobce:EatonOznačení:Stykač AC-3/400V:4kW 3pTyp:DILEM-10(230V50HZ)Jmenovité ovládací napětí Us při AC 50 Hz:230 VJmenovité ovládací napětí Us při AC 60 Hz:




počet kontaktů NO jako hlavních kontaktů: 3Typ připojení hlavního obvodu: šroubové připojeníProvozní napětí při AC 50 Hz: 24.
.690 VProvozní napětí při AC 60 Hz: 24...






690 VJmenovitý provozní proud Ie při AC-1, 400 V:22 AJmenovitý provozní proud Ie při AC-3, 400 V:9 AJmenovitý provozní výkon při AC-3, 400 V:4 kWJmenovitý provozní proud Ie při AC-4, 400 V:6,59999999 AJmenovitý provozní výkon při AC-4, 400 V:3 kWJmenovitý provozní výkon NEMA:3,7 kWPočet pomocných kontaktů jako NO kontakty:







stykač DILEM-10(230V50HZ): další podrobnosti Stykač, Použití: Malý stykačpro motory a odporové zátěže, Stykače DILEM, Kategorie použití: AC-1: Neinduktivní nebo slabě induktivní zátěž, odporové pece, AC-3: Motory s klecovým vinutím: AC-4: Motory s klecovým vinutím: Spouštění, vypínání za chodu, AC-4: Motory s klecovým vinutím: Jmenovitý provozní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý provozní proud AC-1 konvenční tepelný proud, 3pólový, 50 - 60 Hz otevřený při 40 °C: Ith = Ie= 22 A, zapouzdřený: Ith= 16 A, rated operating current AC-1 conventional thermal current 1-pole open: Ith= 50 A, zapouzdřený: 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. jmenovitý provozní výkon třífázových motorů 50 - 60 Hz AC-4 220 V 230 V: P= 1,5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, vhodné pro:

DILEM, DILE, konfigurace kontaktů S = NO kontakt: 1 S, typ proudu AC/DC: AC ovládání Dodává se s: - DILEM, DILE, konfigurace kontaktů S = NO kontakt: 1 S, typ proudu AC/DC: AC ovládání Eaton (Moeller) stykač AC-3/400V:4kW 3p DILEM-10(230V50HZ), Balení: 1 ks, EAN: 4015080517863

Výkonový stykač, podle IEC/EN60947, 3pólový, se šroubovými svorkami, s možností rozšíření o max. 4 kontakty, s 1 pomocným spínačem jako nuceně vedeným kontaktem, šroubová a zásuvná montáž, Ui 690V, stupeň krytí IP20, ochrana proti přiložení prstů podle VDE 0106 T. 100, životnost 7 milionů spínacích cyklů mechanická, dostupné příslušenství: pomocné spínací moduly, ochranné obvody, hvězdicové můstky, paralelní konektory, kabelové sady, mechanické blokování

Barva:

Černá, Bílá

Počet pólů:

3

Prostor na kabel:

0.75 - 2.5 mm²

:

IEC/EN 60947-4-1; UL 508; CSA-C22.2 No. 14-05;marking

Vstupní střídavé napětí:

400 V

Napětí AC výstupu:

230 V

Výstupní frekvence:

50/60 Hz

Proud:

9 A

Provozní rozsah teplot (T-T):

-25 - 50 °C

Stykač 9A 3P 230V AC 1Z 0R DILEM-10(230V50HZ,240V60HZ) 051786

Technické údaje: Vnitřní rozvaděč s přívodem proudu:

• Typ ovládacího napětí: AC
• Modulární provedení: AC: 1: Ne
• Typ balení: Balení
• Série: Sada pro připojení k internetu: DILE
• Vrácení: ANO
• Typ připojení hlavního obvodu: Šroubové připojení

• Malý stykač DIL EM
• 4 KW
• 3 + 1 rozpínací kontakt
• Spouštění 230V

• 3pólový + pomocný kontakt Výkon: 4 kW
• Jmenovitý provozní proud: 9 A

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Jmenovité řídicí napájecí napětí Us při DC 0 V, Druh napětí k ovládání AC, Počet spojovacích kontaktů jako hlavní kontakty 3, Druh připojení, okruh hlavního proudu Š roubová přípojka, Provozní napětí u AC 50 Hz 24..690 V, Provozní napětí u AC 60 Hz 24..690 V, Jmenovitý provozní proud Ie při AC-1, 400 V 22 A, Jmenovitý provozní proud Ie při AC-3, 400 V 9 A, Jmenovitý provozní výkon při AC-3, 400 V 4 kW, Jmenovitý provozní výkon při AC-4, 400 V 3 kW, Jmenovitý provozní výkon NEMA 3,7 kW, Počet pomocných kontaktů jako spojovací kontakty 1, Vhodné pro řadovou montáž ne, Šířka 45 mm, Výška 58 mm, Hloubka 52 mm

Hlavní vlastnosti Barva výrobku Černá, bílá Počet pólů 3 IEC/EN 60947-4-1, UL 508, CSA-C22.2 č. 14-05,Napájení Vstupní střídavé napětí 690 V Vstupní střídavá frekvence 50/60 Hz Hmotnost a rozměry Hmotnost 170 g Provozní podmínky Provozní teplota 25 - 50 °C
