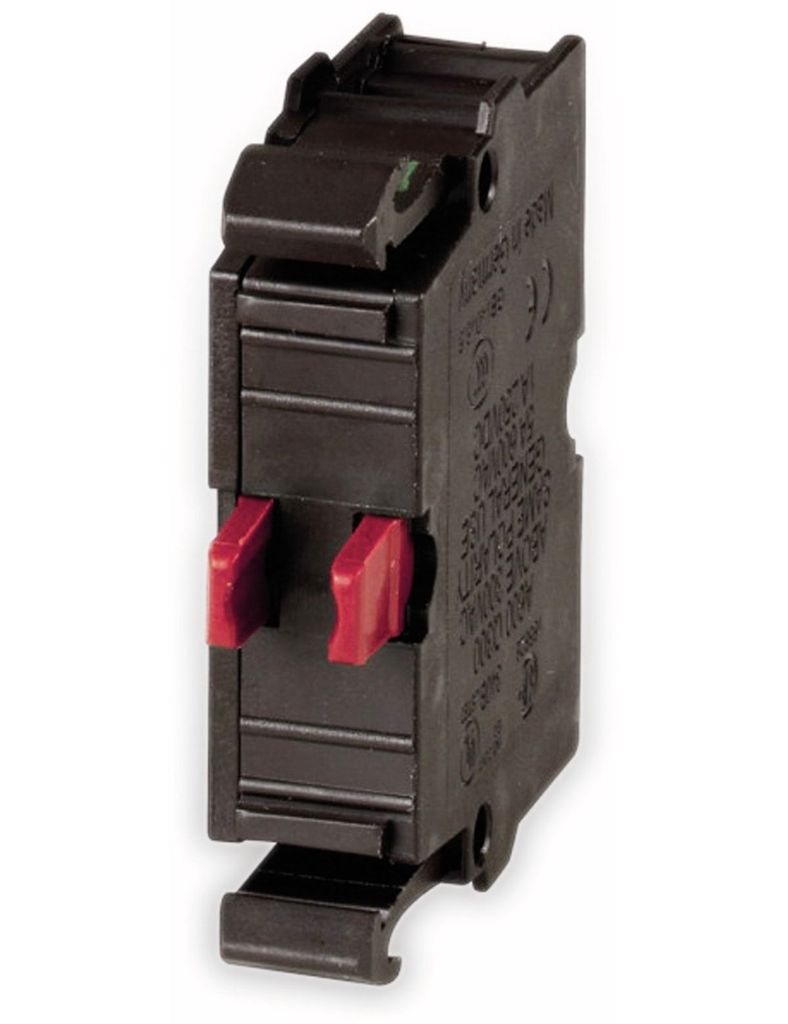

Eaton M22-K01, Černá, Červená

Kontaktní prvek Eaton M22-K01Výrobce: EatonOznačení: Kontaktní prvek 1NC, předníTyp: M22-K01Počet kontaktů jako NC kontakty: 1Jmenovitý provozní proud Ie při AC-15, 230 V: 6 AProvedení elektrického připojení: Šroubové připojeníProvedení:





typ montáže:Čelní montážZásuvka:bez kontaktního prvku Eaton M22-K01: Další informace Kontaktní prvek, Norma/schválení: UL/CSA, IEC, Velikost: NZM1/2/3/4, Systém připojení: Šroubové svorky, Montáž: Poznámka: = Bezpečnostní funkce, prostřednictvím nuceného rozepnutí podle IEC/EN 60947-5-1, Chod ovládacího prvku a ovládací síla podle DIN EN 60947-5-1, K.5.4.1 Dráha kladného otevření: mm 4,8, maximální dráha: mm 5,7, minimální síla pro kladné otevření: N 15, stupeň krytí: IP20, připojení k SmartWire-DT: ne, typ připojení: jednoduchý kontakt, popis pomocného vypínače HIA: Všeobecná signalizace vypnutí + při vypnutí napěťovou spouští, vypnutím při přetížení, vypnutím při zkratu a při použití vypnutí zbytkovým proudem v důsledku zbytkového proudu, Použití s jističi velikosti NZM1, 2, 3: do jističe lze připnout jeden vypínací pomocný spínač, Použití s jističi velikosti NZM4: do jističe lze připnout až dva vypínací pomocné spínače, je možná libovolná kombinace typů pomocných spínačů, Nelze v kombinaci s vypínačem zátěže PN , Označení ve vypínači: HIA, Označení v bloku RCD: HIAFI, Při použití vypínacího pomocného spínače v bloku RCD funguje kontakt NC jako kontakt NO a kontakt NO jako kontakt NC, Popis standardního pomocného spínače HIN: Spínače s hlavními kontakty. Plní signalizační a blokovací úlohy, Použití s jističem velikosti NZM1: Do jističe lze připnout jeden standardní pomocný spínač, Použití s jističem velikosti NZM2: Do jističe lze připnout až dva standardní pomocné spínače, Použití s jističem velikosti NZM3, 4: Do jističe lze připnout až tři standardní pomocné spínače, Je možná libovolná kombinace typů pomocných spínačů, Označení ve spínači: HIN, V kombinaci s dálkovým ovladačem NZM-XR... pravé montážní pozici standardního pomocného spínače HIN lze osadit pouze jednotlivé kontakty, vhodné pro: NZM1(-4), 2(-4), 3(-4), 4(-4), PN1(-4), 2(-4), 3(-4), N(S)1(-4), 2(-4), 3(-4), 4(-4), Normy a předpisy:

IEC 60947-5-1 Dodává se s: Eaton (Moeller) kontaktní prvek 1NC, přední strana M22-K01, balení: 1 ks, EAN: 4015082163785

Barva:

Černá, Červená

Počet kontaktů CO:

1

Kontaktní prvek 1 NC kontakt, systém RMQ, přední montáž, se šroubovými svorkami

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Kontaktní prvek 1Ö, přední M22-K01 Počet kontaktů jako přepínací kontakty 0, počet kontaktů jako zapínací kontakty 0, počet kontaktů jako rozpínací kontakty 1, počet spínačů chybového signálu 0, jmenovitý pracovní proud Ie při AC-15, 230 V 6A, provedení elektrického připojovacího šroubení, Provedení zásuvné a integrované, typ montáže: přední montáž, zásuvka bez, kontaktní prvek, norma/schválení: UL/CSA, IEC, velikost: NZM1/2/3/4, spojovací technika: šroubové svorky, montáž: přední montáž, montáž kontaktů NC = NC: 1 NC, montáž kontaktů Poznámka: = Bezpečnostní funkce, přes tvarové otevření podle IEC/EN 60947-5-1, zdvih ovládacího panelu a ovládací síla podle DIN EN 60947-5-1, K.5.4.1 pozitivní zdvih: mm 4,8, maximální zdvih: mm 5,7, minimální síla pro pozitivní otevření: N 15, Třída ochrany: IP20, Připojení k SmartWire-DT: ne, Typ připojení: Jednokontaktní, Popis aktivovaného pomocného spínače HIA: Obecná vypnutá zpráva ''+“ při vypnutí napěťovou spouští, spouští při přetížení, zkratovou spouští a při použití spouště chybového proudu kvůli chybovému proudu., Použití s jističem velikosti NZM1, 2, 3: Jeden aktivovaný pomocný spínač lze zacvaknout do jističe., Použití s jističem velikosti NZM4: Do jističe lze zacvaknout až dva aktivované pomocné spínače., Je možná jakákoli kombinace typů pomocných spínačů. , Není ve spojení s odpínačem PN…, Označení ve spínači: HIA., Identifikace v bloku FI: HIAFI., Při použití aktivovaných pomocných spínačů v bloku FI funguje

Technické údaje: - Připojení: Šroubové svorky - Typ kontaktu: 1 rozpínací kontakt - Spínací napětí: 500 V/AC - Spínací proud: 2 A - Stupeň krytí: IP20 - Teplotní rozsah: -25 °C - 70 °C
