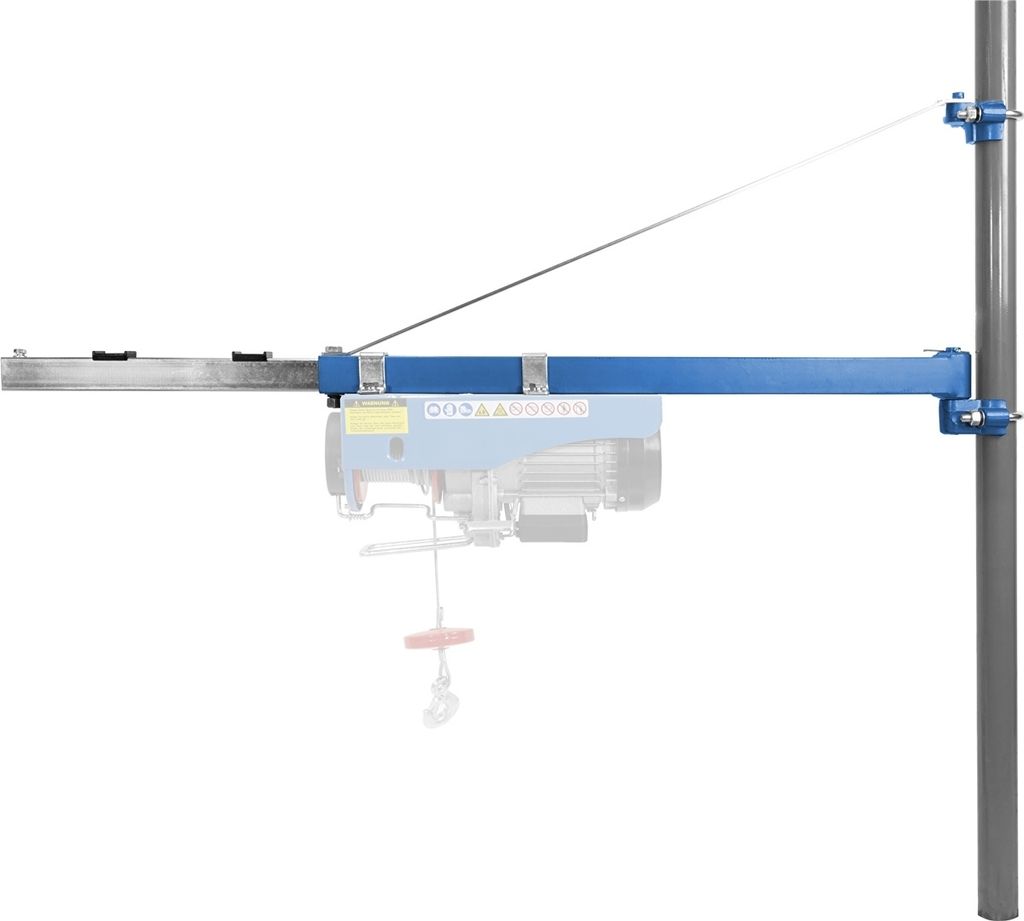

Otočné Rameno Typ 1200

Výkyvné ocelové rameno s maximální nosností 600 kg, koncipované pro bezpečné zavěšení elektrických lanových zvedáků (→ kompatibilní s modely GSZ 100/200, GSZ 200/400, GSZ 300/600).

Stranové i délkové rozšíření manipulačního prostoru při zdvihání nebo spouštění zavěšených břemen (→ rozsah otáčení: ± 75°, max. délka vyložení nosného ramena: 1.100 mm).

Složení soupravy: nosné trubky (→ vnější/vnitřní výsuvná), přidržovací vzpěra, upevňovací spony (2), drobný montážní materiál.

Určeno k montáži na okrouhlé trubky (→ průměr: 50 mm).

Celkové rozměry (d x š x v): 820 x 100 x 430 mm.

Šířka sestaveného zařízení v mm	100
Výška sestaveného zařízení v mm	430
Délka sestaveného zařízení v mm	820
Max. nosnost	600 kg

GÜDE otočné rameno pro lanové zvedáky Typ 1200, nosnost 600kg, vyložení 730-1100mm 1715GÜDE

• Stranové i délkové rozšíření manipulačního prostoru při zdvihání nebo spouštění zavěšených břemen
  • rozsah otáčení: ± 75°
  • max. délka vyložení nosného ramena: 1.100 mm

Složení soupravy:

• nosné trubky - vnější / vnitřní výsuvná
• přidržovací vzpěra
• upevňovací spony (2)
• drobný montážní materiál

Určeno k montáži na okrouhlé trubky - průměr: 50 mm

Celkové rozměry (d x š x v): 820 x 100 x 430 mm.

• Distribuce: CZ
• Objednávkové číslo: 1715

Vlastnosti:

• pro upevnění na kruhové trubky s vnějším Ø 50 mm (1 œ) / stěna min. 3 mm
• 2 upevňovací svorky (vnitřní/vnější)
• Nosná trubka
• Podpěrná vzpěra
• včetně upevňovacích šroubů

Technical data:

• maximální nosnost bez vratné kladky: 600 kg
• max. délka výsuvu: 1 100 mm
• max. rozsah otáčení: vlevo/vpravo 75 °
• Rozměry
  • Výška: 430 mm
  • Šířka: 100 mm
  • Délka: 820 mm
• Hmotnost: 8,5 kg

Pro upevnění na kruhové trubky 50 mm (1 1/2") v souladu s platnými bezpečnostními předpisy a specifikacemi z návodu k obsluze lanového kladkostroje. S kládá se ze: 2 upevňovacích svorek (vnitřní/vnější) Nosná trubka Upevňovací vzpěra a potřebné upevňovací šrouby. V hodné pro lanové kladkostroje: 100/200, 125/250, 200/400, 250/500. Výrobní číslo: 01715 EAN: 4015671017154

Ideální a praktické

Tento držák s otočným ramenem můžete použít pro všechny běžné lanové kladkostroje do 600 kg.

• Maximální délka otočného ramene je 750 mm

Otočné rameno Güde 1200 Příslušenství pro zvedací techniku Güde k upevnění na kruhové trubky s vnějším Ø 50 mm ( 11/2 ) a stěnou nejméně 3 mm. Skládá se ze: 2 upevňovacích svorek (vnitřní/vnější) podpěrné vzpěry pro uchycení trubky a potřebných upevňovacích šroubů Otočné rameno Güde vhodné pro: Elektrický lanový zvedák GSZ 100/200 (kat. č. 55050) Elektrický lanový zvedák GSZ 200/400 (kat. č. 01706) Elektrický lanový zvedák GSZ 300/600 (kat. č. 01708) Technické údaje: Max. Zatížení: 600 kg Max. Max. délka vysunutí: 1100 mm Rozsah otáčení: 75° vlevo/vpravo Rozměry (DxŠxV): 820 x 100 x 430 mm Hmotnost: 8,5 kg
