ACO Self® Microgrip plastová mřížka 50 cm protiskluzová kanálová mřížka Mřížka pro odvodňovací kanál

ACO Self® drenáž - modulární systém

Modulární systém odvodnění ACO Self® kombinuje špičkovou kvalitu s vysoce kvalitním designem. Všechny kanály a mřížky lze libovolně kombinovat. Kryty roštů lze přejíždět auty a splňují požadavky na okolí domu. Různé povrchy se hodí k vysoce kvalitní dlažbě a nabízejí širokou škálu designových možností.

Tělesa kanálů z polymerbetonu - Euroline

Výhody výrobku

• Těleso kanálu z polymerbetonu
• S průřezem do V
• Volný průřez kanálu
• Bezšroubový zámek mříže
• Možnost utěsnění podle DIN EN 1433

Informace o výrobku

• V souladu se směrnicí o stavebních výrobcích
• Při kombinaci kanálu a mříže určuje maximální třídu v aplikaci výrobek s nižší nosností
• Třída tělesa kanálu max. B 125
• Jmenovitá šířka 100 mm

Rozměry

• Délka 1000 [mm], šířka 118 [mm], výška 97 [mm]
• Délka 500 [mm], šířka 118 [mm], výška 97 [mm]

Těleso kanálu z polymerbetonu - Euroline s vtokem

Výhody výrobku

• Těleso kanálu z polymerbetonu
• S průřezem do V
• Volný průřez kanálu
• Bezšroubový zámek roštu
• Možnost utěsnění podle DIN EN 1433

Informace o výrobku

• V souladu se směrnicí o stavebních výrobcích
• Při kombinaci kanálu a mříže určuje maximální třídu v aplikaci výrobek s nižší nosností
• Třída tělesa kanálu max. B 125
• Jmenovitá šířka 100 mm
• kanálový prvek o délce 1 m s lisovaným připojovacím kusem DN 100 pro připojení k podzemnímu potrubí
• Možnost dodatečné montáže zápachové uzávěrky s integrovaným listovým sifonem

Rozměry

• Délka 1000 [mm], šířka 118 [mm], výška 97 [mm]

Vstupní box bez mřížky


Výhody výrobku

• Těleso kanálu z polymerbetonu
• S průřezem do V
• Volný průřez kanálu
• Bezšroubový zámek mříže
• Možnost utěsnění podle DIN EN 1433

Informace o výrobku

• V souladu se směrnicí o stavebních výrobcích
• Při kombinaci kanálu a mříže určuje maximální třídu v aplikaci výrobek s nižší nosností
• Třída tělesa kanálu max. B 125
• Jmenovitá šířka 100 mm
• vtokový box 0,5 m s integrovaným kalovým vědrem pro snadné čištění
• Volitelně lze použít lapač zápachu
• Vypouštěcí otvor DN 100
• Není vhodné pro plochý kanál Euroline 60

Rozměry

• Délka 500 [mm], šířka 118 [mm], výška 300 [mm]

Těleso kanálu z plastu - Hexalin


Výhody výrobku

• Těleso kanálu z plastu (PP)
• Okraje z omítky
• Volný průřez kanálu
• Bezšroubový zámek mříže
• Ochrana proti posunutí a rozsypání

Informace o výrobku

• V souladu se směrnicí o stavebních výrobcích
• Při kombinaci kanálu a roštu určuje maximální třídu v aplikaci výrobek s nižší nosností
• Třída tělesa kanálu max. pojízdný vůz
• Vodicí lišta umožňuje řezání půlmetrových prvků
• 8 vyrážecích připojovacích bodů pro svislé připojení odtoku
• Montážní návod přímo na každém kanálu

Rozměry

• Délka 1000 [mm], šířka 129 [mm], výška 80 [mm]

Standardní mřížky

Informace o výrobku

• Při kombinaci kanálu a mříže určuje maximální třídu v aplikaci výrobek s nižší nosností

Síťová mříž 30/10:

Tyčová mříž:

Litinový rošt:

Kombinovaný koncový panel:

• pro začátek a konec žlabu
• z polypropylenu
• bez vývodu
• Barva: černá

Vhodné pouze pro žlaby Hexaline, Hexaline 2.0 a Euroline.

Koncová stěna:

• pro zakončení žlabu
• z polypropylenu
• s hrdlem DN 100
• Barva: černá

Vhodné pouze pro žlaby Hexaline, Hexaline 2.0 a Euroline.

Svislé připojení odtoku:

• pro připojení DN 100
• Barva: černá

Vhodné pouze pro Hexaline a Hexaline 2.0.

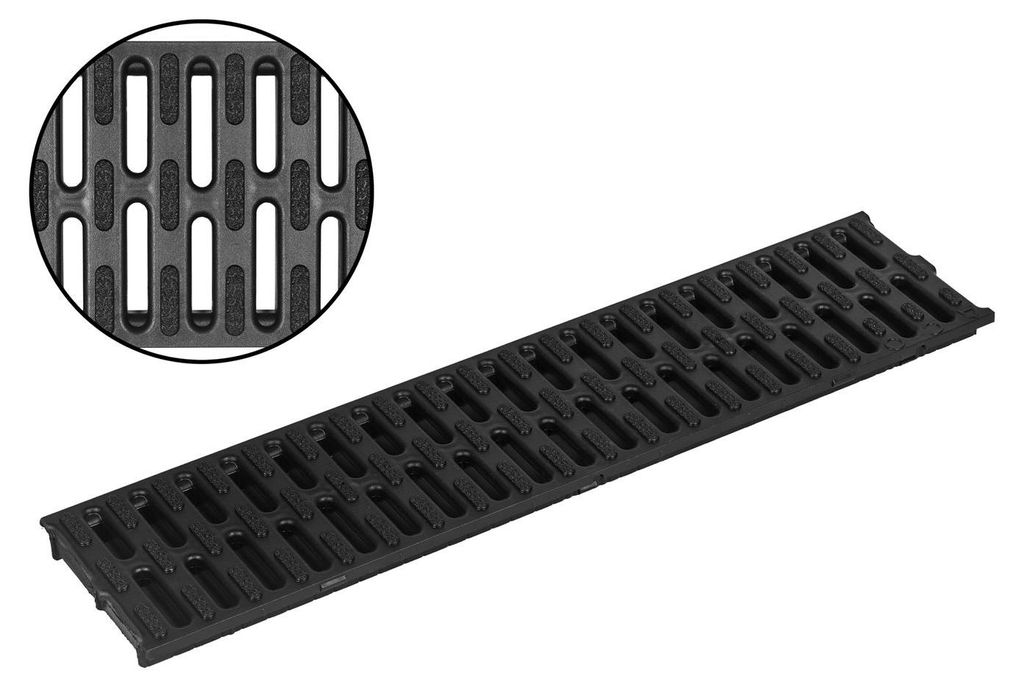

Plastové mříže ACO Self® s mikroúchopem

V oblasti teras nebo vchodů do domu se hladké povrchy mohou za mokra rychle stát kluzkými.


Z tohoto důvodu je mnoho podlahových krytin vybaveno protiskluzovým povrchem. Aby bylo řešení kompletní, nabízí nyní ACO poprvé také protiskluzový kryt pro odvodňovací systémy kolem domu v podobě nové plastové mřížky s technologií Microgrip. Kromě osvědčené struktury s hroty je mřížka vybavena mnoha drobnými hrbolky, které zajišťují protiskluznost i ve vlhkém prostředí. Struktura je vylisována přímo do povrchu mřížky, a proto je mimořádně odolná. Plastový rošt si zachovává své protiskluzové vlastnosti i po přejetí autem.

Povrch s mikrozábranami zajišťuje vysokou odolnost proti uklouznutí i za mokra. Jedinečná struktura plastové mřížky je patentována.

Patentovaný bezšroubový zámek roštu slouží jako posuvný a rozpěrný zámek pro všechny rošty ve stavebnici ACO Self®.

Vlastnosti výrobku: - Slouží k ochraně před poškozením, které je způsobeno poškozením, které je způsobeno poškozením, které je způsobeno poškozením:

• Lze přejíždět autem
• UV stabilní
• Snadno se řeže na libovolnou délku
• Konzistentní vzhled černé litiny bez patiny způsobené korozí, která je typická pro litinu
• odolnost vůči mrazu
• protiskluzová úprava
• nízká hmotnost při vysoké pevnosti
• bezšroubové uzamykání

Vhodné pro tělesa kanálů:

• Euroline
• Hexaline 2.0
• Highline

orma dodávky: 1 x 1 tyčová mřížka

Jmenovitá šířka:100 mm

Délka:500 mm Šířka:118 mm

Barva:černá

Rozměry vstupního otvoru: 8 mmPrůřez vstupníhootvoru: 254 cm²/m

Materiál: nerozbitný plast s protiskluzovým Microgrip R11 podle DIN 51130
