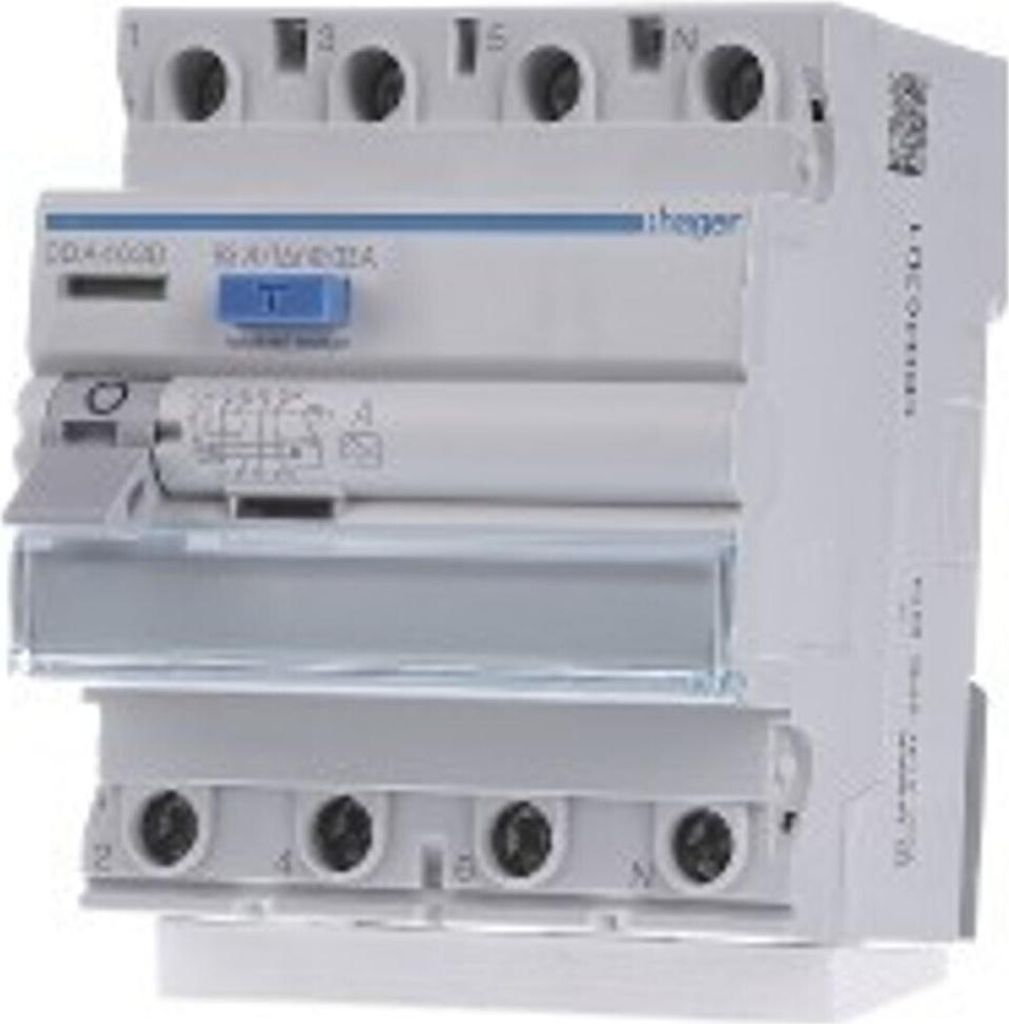

Hager CDA463D, 230/400 V

Popis zboží: Hager Zbytkový proudový chránič 4pólový 6kA 63A 30mA typ A. Proudový chránič (RCCB) podle EN 61008-1, DIN EN 61008-2-1, VDE 0664 část 10 + 11, krytí kontaktů IP2x podle DIN VDE 0106 část 100. Vhodný pro dodatečné vybavení (instalace bez použití nářadí). Připojovací svorky s ochranou proti zasunutí vodiče, bi-konektorové svorky ve spodní části, externí modré testovací tlačítko. Všechny výrobky s označením VDE.







Možnost označení přímo na přístroji. Technické údaje: Jmenovitý proud: 63 A Jmenovité provozní napětí střídavého proudu: 230/400 V Frekvence: 50 Hertzů Izolační napětí: 900 V Počet pólů: 4 P Počet modulů:






typ připojení: šroubové připojení Průřez připojení s ohebným vodičem: 16 mm² Průřez připojení s tuhým vodičem: 25 mm² Životnost zařízení, mechanické spínací cykly: 1000 Životnost zařízení, elektrické spínací cykly: 4 P:


ztráta výkonu při jmenovitém proudu: 17,5 W Ztráta výkonu zařízení + průměrná délka kabelu 0,7 m/pól: 26,8 W Točivý moment:




2,8 Nm Výška instalovaného výrobku: 83 mm Šířka instalovaného výrobku: 70 mm Hloubka instalovaného výrobku: 70 mm Typ diferenciální ochrany: A Citlivost: 30 mA

Hager RCD CDA463DVýrobce:HagerOznačení:RCD 4pol.





63A/30mA,6kATyp:CDA463DPočet pólů:4Jmenovité napětí:400 VJmenovitý proud:63 AJmenovitý reziduální proud:0,03 AJmenovité izolační napětí Ui:





jmenovité impulzní výdržné napětí Uimp:4 kVRozptylový výkon:18,5 WTyp montáže:DIN lištaTyp zbytkového proudu:ASelektivní typ:neTyp se zpožděním nakrátko:









neZkratová odolnost (Icw):6 kAOdolnost proti rázovému proudu:0,25 kATyp napětí:ACS blokovacím zařízením:anoFrekvence:50 HzPřídavná zařízení možná:anoStupeň krytí (IP):IP20Šířka v roztečových jednotkách:4Instalační hloubka:70 mmTeplota okolí během provozu:-25.








.40 °CStupeň znečištění:2Připojitelný průřez vodičů vícedrátový:1..16 mm²Připojitelný průřez vodičů jednodrátový:1..25 mm²Číslo RAL (podobné):7005Nevýbušný:ne Hager RCD CDA463D: další podrobnosti Proudový chránič 4pólový 6kA 63A 30mA Typ A. Proudový chránič (RCCB) podle DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11) s bi-konektorovými svorkami ve spodní části, externím modrým testovacím tlačítkem a indikátorem zbytkového proudu. Vhodné pro dodatečnou montáž dalších zařízení. Připojovací svorky s ochranou proti zasunutí vodiče, možnost označení přímo na přístroji.

Dodává se s: Hager RCD 4-pólový 63A/30mA,6kA CDA463D, Balení: 1 ks, EAN: 3250611610083

Zbytkový proudový chránič 4pólový 6kA 63A 30mA typ A. Proudový chránič (RCCB) podle EN 61008-1, DIN EN 61008-2-1 VDE 0664 část 10 + 11, ochrana proti náhodnému dotyku IP2x podle DIN VDE 0106 část 100. Vhodný pro dodatečnou montáž dalšího vybavení (instalace bez použití nářadí). Připojovací svorky s ochranou proti zasunutí vodiče, bi-konektorové svorky ve spodní části, vnější modré testovací tlačítko. Všechny výrobky s označením VDE. Možnost označení přímo na přístroji.

• Počet pólů: 4
• Jmenovitý proud: 63
• Typ montáže: lišta DIN
• Stupeň krytí (IP): IP20
• Průřez připojitelného vodiče plný: 1

Vstupní proud:

63 A

Vstupní napětí:

230/400 V

Počet pólů:

4

Barva:

Šedá, Bílá

Provozní rozsah teplot (T-T):

-25 - 40 °C

Rozsah teplot při skladování (T-T):

-55 - 70 °C

Zbytkový proudový chránič 4pólový 6kA 63A 30mA Typ A. - Jmenovitý proud 63 A - Typ diferenciální ochrany A - Citlivost 30 mA - Počet modulů 4 - Provozní teplota -25 až 40 °C - Izolační napětí 500 V - Typ připojení šroubová technika - Průřez připojení ohebného vodiče: 16 mm² - Průřez připojení pevného vodiče: 25 mm² - Celková ztráta výkonu při jmenovitém proudu: 8,5 W
n.a.

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Počet pólů 4, Jmenovité napětí 400 V, Jmenovitý proud 63 A, Jmenovitý chybový proud 0,03 A, Jmenovité izolační napětí Ui 500 V, Jmenovité impulsní odolné napětí Uimp 4 kV, Druh montáže Lišta DIN, Typ chybového proudu A, Selektivní typ ne, Typ s krátkodobým zpožděním ne, Odolnost vůči zkratu (Icw) 6 kA, Odolnost proti rázovému proudu 0,25 kA, Druh napětí AC, S blokovacím zařízením ano, Frekvence 50 Hz, Možná doplňková zařízení ano, Krytí (IP) IP20, Šířka v jednotkách dělení 4, Vestavná hloubka 70 mm, Stupeň znečištění 2, Chráněno proti výbuchu ne

Hager CDA463D. Vstupní proud: 63 A, Vstupní napětí: 230/400 V. Barva výrobku: šedá, bílá (CDA463D)

Zbytkový proudový jistič 4P 63A 30mA A Typ
