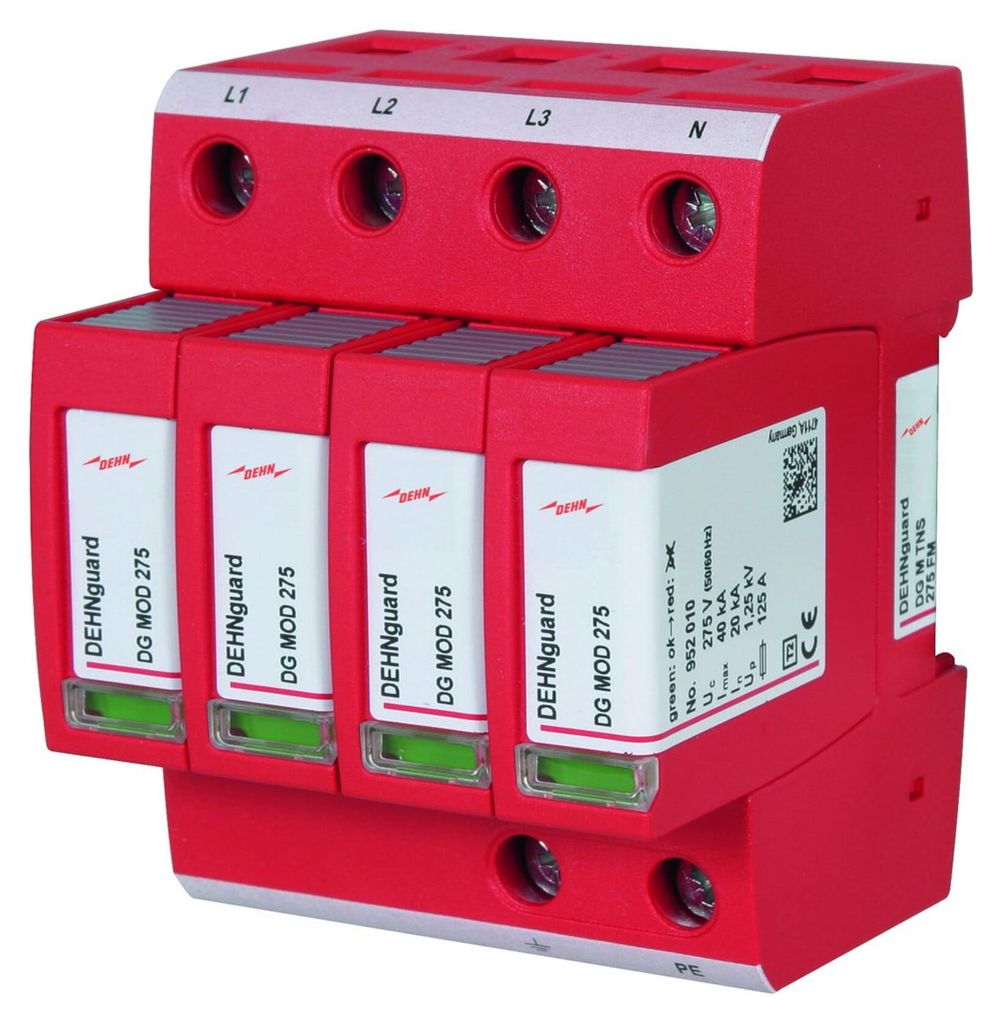

DEHN Guard 230/400V,IP20,Typ2 DG M TNS 275 FM svodič napětí

DEHN ÜS-Ableiter DEHNguard DG M TNS 275 FMVýrobce:DEHNOznačení:ÜS-Ableiter DEHNguard 230/400V,IP20,Typ2Typ:DG M TNS 275 FMForma sítě DC:neForma sítě IT:neForma sítě TN:







síťová forma TN-C:neSíťová forma TN-C-S:neSíťová forma TN-S:anoSíťová forma TT:neSíťová forma ostatní:nePočet vodičů (bez uzemnění):4Jmenovitý unikající impulzní proud (8/20):20 kAMax.





Svodový impulsní proud (8/20):40 kAJmenovité napětí AC:230 VMaximální trvalé napětí AC:275 VOchranná úroveň:1,5 kVOchranná úroveň L-N:1,25 kVOchranná úroveň N-PE:1,5 kVMax.
Nadproudové ochranné zařízení Stub elektroinstalace (pojistka): 125 AMax.






Zařízení nadproudové ochrany V-vodiče (pojistka):100 AZkratová odolnost (Isccr):50 kAIntegrovaná ochrana proti zkratu:neIntegrovaná záložní pojistka:neBez svodového proudu:neTyp montáže:lišta DIN TH35Velikost:4 TEMax.
Průřez vodiče napevno (plný/vícežilový):35 mm²Max.







Max.průřez vodiče flexibilní (ohebný):25 mm²S dálkovým signalizačním kontaktem:anoSignalizace na přístroji:optickáTřída zkoušky typu 2:anoStupeň krytí (IP):IP20 Svodič přepětí DEHNguard DG M TNS 275 FM: další podrobnosti Vícepólový svodič přepětí DEHNguard M, typ 2 podle EN 61643-11, skládající se ze základní části a zásuvných ochranných modulů. Vysoká bezpečnost zařízení díky monitorování svodičů s termodynamickou regulací. Pro ochranu spotřebních instalací nízkého napětí před přepětím. Pro použití v koncepci zóny ochrany před bleskem na rozhraní 0B 1 a vyšším.

Dodává se s: DEHNguard 230/400V,IP20,Typ2 DG M TNS 275 FM svodič přepětí, Balení: 1 ks, EAN: 4013364108462

• Kompletní jednotka připravená k připojení sestávající ze základní části a zásuvných ochranných modulů
• Energeticky koordinované v rámci produktové řady Red/Line
• Vysoká vybíjecí kapacita díky varistorům z oxidu zinečnatého/jiskřišti
• Tepelně dynamická regulace
• Jednoduchá výměna ochranného modulu bez použití nářadí díky systému blokování modulů s tlačítky pro uvolnění modulů

Popis Modulární svodiče přepětí pro systémy TN-S Modulární svodiče přepětí DEHNguard M ... ve funkčním provedení řady Red/Line nastavují nová měřítka z hlediska bezpečnosti a pohodlí. Osvědčený ochranný obvod s výkonnými zinkoxidovými varistory v kombinaci s dvojčinným monitorovacím zařízením Thermo-Dynamic Control je charakteristickým znakem technologie DEHNguard. O tom, že v modulárním systému DEHNguard je v popředí jak bezpečná přepěťová ochrana, tak bezpečnost zařízení, svědčí velké množství funkcí zařízení. Aplikačně orientované označení výrobků, které výrazně usnadňuje výběr správných přístrojů, je stejně tak výrazem vysokých požadavků na bezpečnost jako použití blokování modulů, které je u přepěťových ochran jedinečné. To pevně fixuje ochranné moduly v základní části zařízení. Ani vibrace při přepravě, ani obrovské proudové síly při vybíjecím procesu nemohou způsobit uvolnění ochranných modulů. A přesto lze v případě potřeby ochranný modul snadno a bez použití nářadí vyměnit. To zajišťuje pohodlné tlačítko pro uvolnění modulů na ochranných modulech. Aby se při výměně modulů zabránilo nesprávné montáži ze strany montéra nebo uživatele, je každá ochranná cesta vícepólových svodičů a každý ochranný modul vybaven mechanickým kódováním. Technické údaje Svodový proud: 20 kA Doba odezvy: = 25 ns Provedení: 4pólový systém TN-S FM Rozsah pracovních teplot: - 40 až 80 °C Výrobní číslo: 952405 Ochrana proti náhodnému dotyku: Ne Jmenovité napětí: 230 / 400 V Rozměry výrobku, šířka: 72 mm Rozměry výrobku, délka: 90 mm Stupeň krytí: IP20

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Druh sítě DC ne, Druh sítě IT ne, Druh sítě TN ne, Druh sítě TN-C ne, Druh sítě TN-C-S ne, Druh sítě TN-S ano, Druh sítě TT ne, Druh sítě ostatní ne, Počet vodičů (bez uzemnění) 4, Jmenovitý svodový rázový proud (8/20) 20 kA, Maximální vybíjecí proud (8/20) 40 kA, Jmenovité napětí AC 230 V, Nejvyšší trvalé napětí AC 275 V, Ochranná hladina 1,5 kV, Ochranná hladina L-N 1,25 kV, Ochranná hladina N-PE 1,5 kV, Zkratová pevnost (Isccr) 50 kA, Integrovaná ochrana proti zkratu ne, Integrovaná vstupní ochrana ne, Bez svodového proudu ne, Druh montáže DIN lišta TH35, Konstrukční velikost 4 TE, S telekomunikačním kontaktem ano, Signalizace na přístroji opticky, Zkušební třída typ 2 ano, Krytí (IP) IP20

Vícepólový svodič přepětí DEHNguard M, typ 2 podle EN 61643-11, skládající se ze základní části a zásuvných ochranných modulů. Vysoká bezpečnost zařízení díky monitorování svodičů s termodynamickou regulací. Pro ochranu spotřebičů nízkého napětí před přepětím. Pro použití v koncepci zóny ochrany před bleskem na rozhraní 0B - 1 a vyšším.
