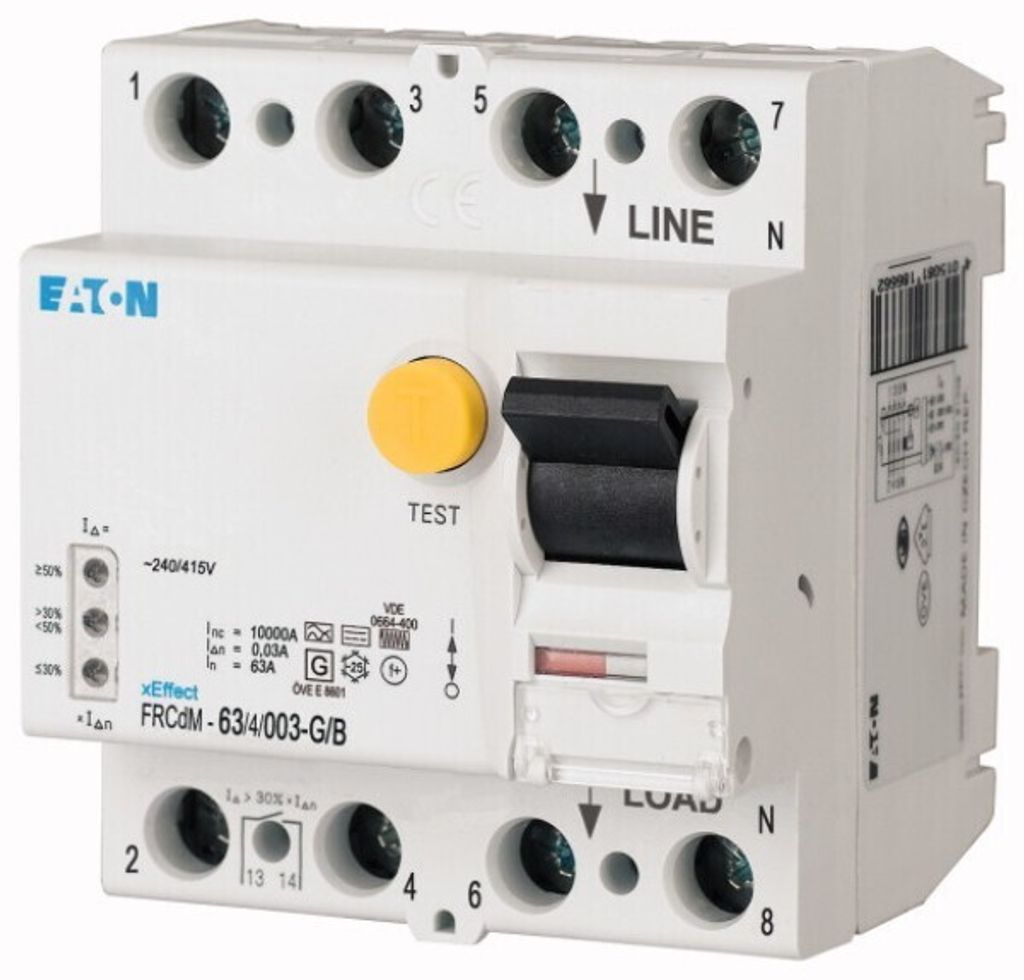

Eaton Moeller série xEffect – FRCdM typ B, B+, Bfq RCCB, 63 A, 4p, 30 mA, typ G/B
y: IEC/EN 61008, IEC/EN 62423, ÖVE E 8601, EN45545-2, IEC 61373
Podrobnosti:
- Číslo výrobce: 167894
- Číslo typu výrobce: FRCDM-63/4/003-G/B
- Stanovený proud:
- 63 A
- Jmenovité napětí:
- 415 V
- Typ jističe:
- Zařízení pro zbytkový proud
- Kapacita jištění:
- 10000 A
- Počet pólů:
- 4
- Kód mezinárodní ochrany (IP):
- IP20
- Stupeň znečištění:
- 2
- Provozní rozsah teplot (T-T):
- -25 - 40 °C
- Rozsah teplot při skladování (T-T):
- -35 - 60 °C
- Šířka:
- 70 mm
- Hloubka:
- 70,5 mm
- Výška:
- 80 mm
Proudový chránič, citlivý na všechny proudy, odolný proti impulznímu proudu 3 kA, dvojitá komfortní svorka typu G/B Lift/Maul nahoře a dole, integrovaný pomocný kontakt, zobrazení stavu úrovně reziduálního proudu pomocí 3 LED, není nutný měsíční test, pomocný spínač Z-HK lze dodatečně namontovat, indikátor polohy kontaktu červená - zelená, indikátor vypnutí bílá - modrá Proudový chránič citlivý na všechny proudy, nezávislý na síťovém napětí, pro reziduální a doplňkovou ochranu s dalšími digitálními funkcemi, monitorování systému: Preventivní informace / varování před vypnutím proudového chrániče v případě unikajícího proudu - Integrovaný pomocný kontakt (kontakty) - Displej přímo na přístroji, Nová úroveň přesnosti -> Téměř žádné nežádoucí vypnutí, Zobrazení stavu úrovně zbytkového proudu pomocí tří LED diod, Není nutný měsíční test, Rozsáhlý sortiment příslušenství, Skutečné zobrazení polohy kontaktů, Zobrazení v případě vypnutí zbytkového proudu, Možnost automatického opětovného zapnutí, Průhledný štítek, Vhodné pro venkovní použití (staveniště a venkovní rozvaděče) do -25 °C.
Technické údaje:| Název | Hodnota |
|---|
| Typ | FRCDM-63/4/003-G/B |
| Číslo výrobku výrobce | 167894 |
| Počet pólů | 4 |
| Jmenovité napětí | 415 V |
| Jmenovitý proud | 63 A |
| Jmenovitý reziduální proud | 30 mA |
| Jmenovité izolační napětí Ui | 440 V |
| Jmenovité impulzní výdržné napětí Uimp | 4 kV |
| Typ montáže | Lišta DIN |
| Typ zbytkového proudu | B |
| Selektivní typ | bez |
| Typ s krátkodobým zpožděním | ano |
| Zkratová pevnost (Icw) | 10 kA |
| Odolnost proti přepěťovému proudu | 3 kA |
| S blokovacím zařízením | ano |
| Frekvence | 50 Hz |
| Možnost dodatečného vybavení | ano |
| Třída ochrany (IP) | IP20 |
| Šířka v jednotkách rozteče | 4 |
| Instalační hloubka | 70,5 mm |
| Okolní teplota během provozu | -25 až 60 °C |
| Stupeň znečištění | 2 |
| Průřez připojitelného vodiče slaněný | 1,5 až 16 mm² |
| Průřez připojitelného vodiče jednožilový | 1,5 až 35 mm² |
| Velikost (podle DIN 43880) | 1 |
E
aton RCD spínač FRCDM-63/4/003-G/BVýrobce: Eaton
Označení: RCD spínač 63A 4p 30mA
Typ: FRCDM-63/4/003-G/B
Počet pólů: 4
Jmenovité napětí: 415 V
Jmenovitý proud:
63 A
Rated residual current:0.03 A
Rated insulation voltage Ui:440 V
Rated impulse withstand voltage Uimp:4 kV
Mounting type:DIN rail
Residual current type:
Typ napětí: B
Selektivní typ: ano
Typ s krátkodobým zpožděním: ano
Zkratová pevnost (Icw): 10 kA
Odolnost proti rázovému proudu: 3 kA
Typ napětí: AC
S blokovacím zařízením: ano
Frekvence:
50 Hz
Možnost přídavných zařízení:ano
Stupeň krytí (IP):IP20
Šířka v roztečových jednotkách:4
Montážní hloubka:70,5 mm
Teplota okolí během provozu:-25.
.60 °C
Stupeň znečištění:2
Průřez připojitelného vodiče slaněný:1,5..16 mm²
Průřez připojitelného vodiče plný:1,5...
35 mm²
Číslo RAL (podobné):7035
Nevýbušný:ne Eaton proudový chránič FRCDM-63/4/003-G/B: více informací Proudový chránič FRCdM, 4pólový, jmenovitý proud In: 63 A, jmenovitá zkratová pevnost Icn: 10 se záložní pojistkou kA, jmenovitý reziduální proud I?N: 0,03 A, rozváděč pro průmyslové aplikace a těžké konstrukce Dodáváno: Eaton (Moeller) RCD 63A 4p 30mA FRCDM-63/4/003-G/B, Balení: 1 ks, EAN: 4015081644704
Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Počet pólů 4, Jmenovité napětí 415 V, Jmenovitý proud 63 A, Jmenovitý chybový proud 0,03 A, Jmenovité izolační napětí Ui 440 V, Jmenovité impulsní odolné napětí Uimp 4 kV, Druh montáže Lišta DIN, Typ chybového proudu B, Selektivní typ ne, Typ s krátkodobým zpožděním ano, Odolnost vůči zkratu (Icw) 10 kA, Odolnost proti rázovému proudu 3 kA, Druh napětí AC, S blokovacím zařízením ano, Frekvence 50 Hz, Možná doplňková zařízení ano, Krytí (IP) IP20, Šířka v jednotkách dělení 4, Vestavná hloubka 70,5 mm, Stupeň znečištění 2, Číslo RAL (podobné) 7035, Chráněno proti výbuchu ne
Hlavní vlastnosti Výkon Jmenovitý proud 63 A Jmenovité napětí 415 V Vlastnosti Typ jističe Proudový chránič Spínací výkon 10000 A Počet pólů 4 Mezinárodní stupeň krytí (IP kód) IP20 Stupeň znečištění 2 Provozní podmínky Provozní teplota 25 - 40 °C Rozsah teplot při skladování 35 - 60 °C Hmotnost a rozměry Šířka 70 mm Hloubka 70,5 mm Výška 80 mm
Zbytkový proudový jistič FRCdM, 4pólový, jmenovitý proud In: 63 A, jmenovitá zkratová pevnost Icn: 10 se záložní pojistkou kA, jmenovitý zbytkový proud IΔN: 0,03 A, rozváděč pro průmyslové aplikace a vysoce funkční budovy
