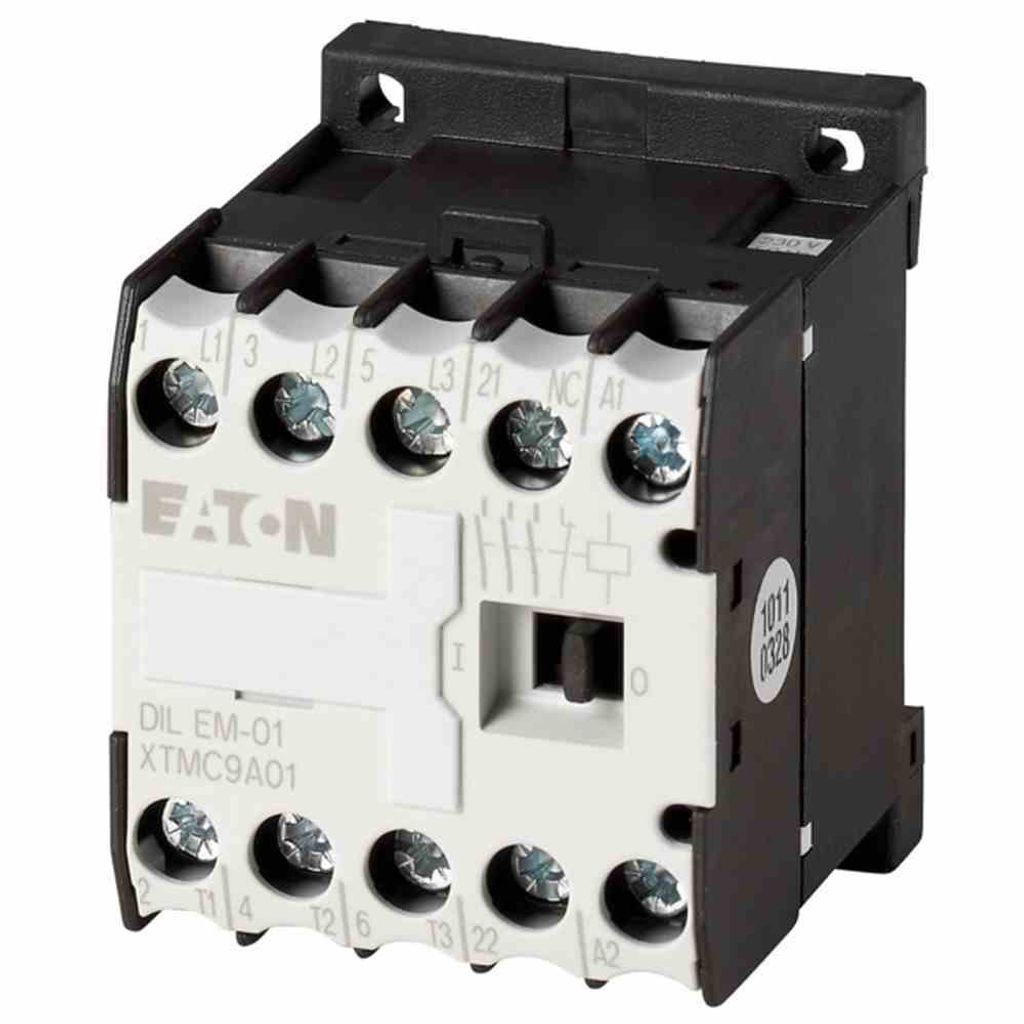

Eaton DILEM-01(24V50HZ), Stykač, Černá, Bílá, IP20, 45 mm, 52 mm, 58 mm

Stykač Eaton DILEM-01(24V50HZ)Výrobce:EatonOznačení:Stykač AC-3/400V:4kW 3pTyp:DILEM-01(24V50HZ)Jmenovité ovládací napětí Us při AC 50 Hz:24 VJmenovité ovládací napětí Us při AC 60 Hz:




počet kontaktů NO jako hlavních kontaktů: 3Typ připojení hlavního obvodu: šroubové připojeníProvoznínapětí při AC 50 Hz: 24.
.690 VProvozní napětí při AC 60 Hz: 24...






690 VJmenovitý provozní proud Ie při AC-1, 400 V:22 AJmenovitý provozní proud Ie při AC-3, 400 V:9 AJmenovitý provozní výkon při AC-3, 400 V:4 kWJmenovitý provozní proud Ie při AC-4, 400 V:6,59999999 AJmenovitý provozní výkon při AC-4, 400 V:3 kWJmenovitý provozní výkon NEMA:3,7 kWPočet pomocných kontaktů jako NC kontakty:







stykač DILEM-01(24V50HZ): Další informace Stykač, Použití: Malý stykačpro motory a odporové zátěže, Stykače DILEM, Kategorie použití: AC-1: Neinduktivní nebo slabě induktivní zátěž, odporové pece, AC-3: Motory s klecovým vinutím: AC-4: Motory s klecovým vinutím: Spouštění, vypínání za chodu, AC-4: Motory s klecovým vinutím: Jmenovitý provozní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý provozní proud AC-1 konvenční tepelný proud, 3pólový, 50 - 60 Hz otevřený při 40 °C: Ith = Ie= 22 A, zapouzdřený: Ith= 16 A, rated operating current AC-1 conventional thermal current 1-pole open: Ith= 50 A, zapouzdřený: 220 V 230 V: P= 2,2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. jmenovitý provozní výkon třífázových motorů 50 - 60 Hz AC-4 220 V 230 V: P= 1,5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, vhodné pro:

DILE, konfigurace kontaktů Ö = rozpínací kontakt: 1 Ö, typ proudu AC/DC: střídavý pohon Dodává se s: Eaton (Moeller) Výkonový stykač AC-3/400V:4kW 3p DILEM-01(24V50HZ), Balení: 1 ks, EAN: 4015080100867

Typ produktu:

Stykač

Barva:

Černá, Bílá

Počet pólů:

3

Kód mezinárodní ochrany (IP):

IP20

Šířka:

45 mm

Hloubka:

52 mm

Výška:

58 mm

Výkonový stykač, podle IEC/EN60947, 3pólový, se šroubovými svorkami, lze rozšířit o max. 4 pomocné kontakty, s 1 pomocným spínačem jako nuceně vedeným kontaktem, šroubová a zásuvná montáž, Ui 690V, stupeň krytí IP20, ochrana proti přiložení prstů podle VDE 0106 T. 100, mechanická životnost 10 milionů spínacích cyklů, k dispozici příslušenství: pomocné spínací moduly, ochranné obvody, hvězdicové můstky, paralelní konektory, kabelové sady, mechanické blokování

Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Jmenovité řídicí napájecí napětí Us při DC 0 V, Druh napětí k ovládání AC, Počet spojovacích kontaktů jako hlavní kontakty 3, Druh připojení, okruh hlavního proudu Š roubová přípojka, Provozní napětí u AC 50 Hz 24..690 V, Provozní napětí u AC 60 Hz 24..690 V, Jmenovitý provozní proud Ie při AC-1, 400 V 22 A, Jmenovitý provozní proud Ie při AC-3, 400 V 9 A, Jmenovitý provozní výkon při AC-3, 400 V 4 kW, Jmenovitý provozní výkon při AC-4, 400 V 3 kW, Jmenovitý provozní výkon NEMA 3,7 kW, Počet pomocných kontaktů jako rozpínací kontakty 1, Vhodné pro řadovou montáž ne, Šířka 45 mm, Výška 58 mm, Hloubka 52 mm

Hlavní vlastnosti Vlastnosti Typ výrobku Stykač Barva výrobku Černá, bílá Počet pólů 3 Mezinárodní stupeň krytí (IP kód) IP20 Hmotnost a rozměry Šířka 45 mm Hloubka 52 mm Výška 58 mm

Stykače, Použití: Miniaturní stykače pro motory a odporové zátěže, stykače DILEM, Kategorie použití: AC-1: Neinduktivní nebo mírně induktivní zátěže, odporové pece, NAC-3: Normální střídavé indukční motory: rozběh, vypínání za provozu, AC-4: Normální střídavé indukční motory: rozběh, zapojení, reverzace, běh, Technika připojení: Šroubové svorky, Pozn: Popis: S pomocným kontaktem, Počet pólů: 3pólový, Jmenovitý provozní proud AC-3 380 V 400 V: Ie= 9 A. Vhodné také pro motory třídy účinnosti IE3, Přístroje s podporou IE3 jsou na obalu označeny logem, Popis: S pomocným kontaktem, Počet pólů: 3pólový, Jmenovitý provozní proud AC-3 380 V 400 V: Ie= 9 A
