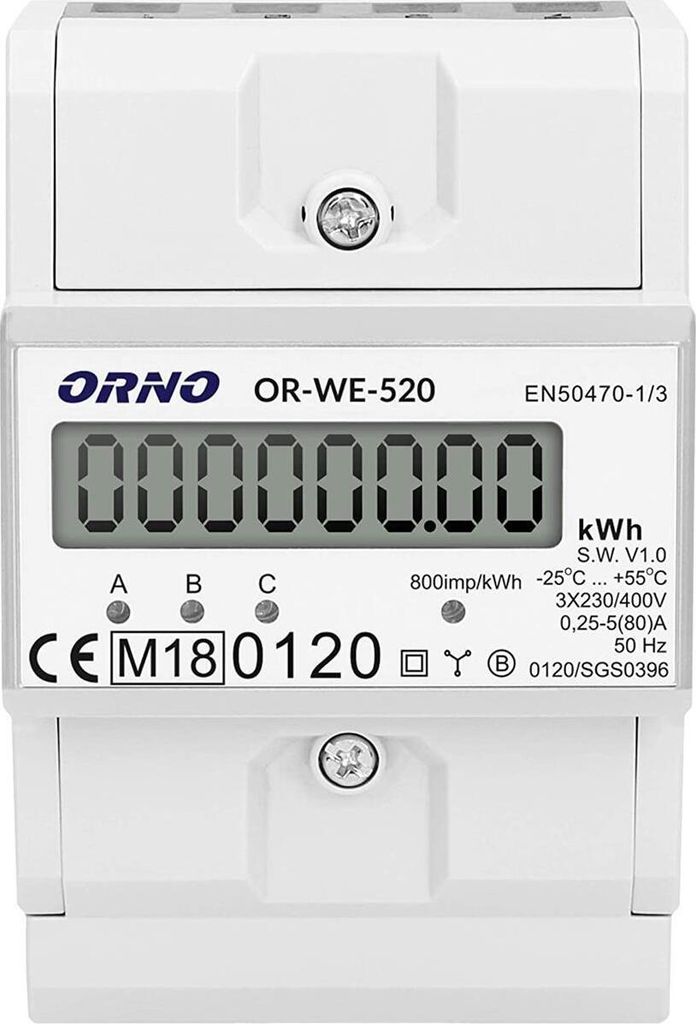

ORNO 3-phase electricity meter 80A MID 3 modules DIN TH-35mm

Třífázový elektroměr ORNO OR-WE-520, 80A, Jednotarifn MID. Tento model je ideální pro kontrolu spotřeby energie pro domácí účely. Digitální třífázový elektroměr pro přímé měření aktivní energie.

– Typ: digitální;
– Kategorie: AC třífázový;
– Jednotarifní;
– Napájení: 3x230V/400V AC, 50/60Hz;
– Maximální povolený proud 80A;
– Konstanta čítače: 800 imp/kWh;
– Displej: LCD (počet číslic 6+2 = 000,000.00 kWh);
– Stupeň ochrany: IP51;
– Montážní lišta: 35 mm;
– Moduly: 4,5;
– Pracovní teplota: -25 až +45 °C;
– Rozměry: 76 / 116,5 / 65 mm;
Číslo produktu: ORNO OR-WE-520
EAN: 5900378653011
Balení: ano
Hmotnost s obalem: 0,550 kg
Čistá hmotnost: 0,520 kg
Výrobce: ORNO Polsko

Obsah balení: krabice s 1 ks

Co je třeba vědět o elektroměru?
Elektroměr je přístroj, od kterého závisí správné a přesné vyúčtování naší účty za elektřinu. Navzdory této nesporné skutečnosti jen málo lidí považuje za důležité a nezbytné pravidelně jej kontrolovat a vědět, co a jak měří. Představujeme vám základní pokyny, kde začít a jak se rychle a snadno orientovat v technické části spotřebitelského rozvodu elektřiny.
Existuje mnoho typů elektroměrů, každá distribuční společnost používá různá zařízení, proto nelze určit charakteristiky jednoho unifikovaného modelu.

Elektroměr musí zobrazovat:
- celkovou hodnotu spotřebované energie (kWh)
- denní tarif (označený jako T2) / noční tarif (označený jako T1)
- hodiny / datum
- směr toku energie
- v případě chyby zobrazí symbol F

Data na displeji se periodicky mění každé několik sekund a zobrazují různé hodnoty, odpovídající dennímu a nočnímu tarifu.
Displeje různých dodavatelů elektřiny mají různé vlastnosti a označení, ale mají několik základních ukazatelů. Význam každého označení je vysvětlen na krabici elektroměru, kde se nachází štítek s technickými údaji.

Hodiny u elektroměrů:
U elektronických elektroměrů jsou hodiny závislé na vnitřní baterii, která je zabudována v přístroji. Často se stává, že hodiny zmizí, což může být způsobeno různými příčinami – například dočasným výpadkem napájení nebo problémem při připojení ke zdroji energie. V důsledku této poruchy elektroměr začne počítat pouze jeden tarif. Ukazuje se, že když hodiny nefungují a zmizí, účtování probíhá na úkor společnosti, tedy podle vyššího tarifu. Při takovém problému je nutné okamžitě informovat dodavatelskou společnost, protože hodiny nelze nastavit uživatelem.

Jak zkontrolovat, zda elektroměr počítá a zda někdo nezneužívá naši energii?
Na elektrickém rozvaděči má uživatel přístup k jističi za elektroměrem, který lze vypnout. Pomocí něj lze zjistit, zda se někdo nelegálně nepřipojil k vašemu zařízení. Pokud vypnete jistič, ale elektroměr stále počítá energii, znamená to, že něco není v pořádku a někdo jiný využívá vaši elektřinu.

Jaká je životnost elektroměru?
Průměrně se elektroměry vyměňují nebo podrobují metrologické kontrole každých 7 let. Metrologické vlastnosti elektroměrů jsou ověřovány měřicími společnostmi a laboratořemi.

Co může uživatel udělat, pokud má pochybnosti, že elektroměr nefunguje správně?
Uživatel má právo požádat o kontrolu elektroměru. Po takovém požadavku je elektroměr odeslán do Ředitelství pro měření a měřicí přístroje Národního centra pro metrologii, kde se ověří, zda je funkční. Tato procedura trvá od jednoho týdne do jednoho měsíce a během této doby může distribuční společnost instalovat jiný měřicí přístroj, což je také způsob, jak odhalit poruchu.

Také si každý může nainstalovat vlastní vnitřní elektroměr pro osobní potřeby, který bude sledovat spotřebu jednotlivých skupin zařízení a pomůže lépe pochopit vlastní spotřebu. Je vhodné mít kontrolní elektroměr a porovnávat jeho údaje s vnějším. Rozdíl mezi oběma by neměl být velký, nejvýše 2 %.

Displej:
Uživatelé by měli pravidelně sledovat údaje na displeji svého elektroměru a kontrolovat odchylky.
Hodiny. Sledujte správnost času a data. Kromě hodin jsou elektroměry programovány také podle dnů v týdnu.

Tarif:
Sledujte, zda se noční a denní tarif přepíná v souladu s časem a zda se nepočítá pouze jeden tarif. To lze také ověřit podle doručené faktury.

Období:
Pokud zaznamenáte výrazný rozdíl v nahromaděné spotřebě mezi aktuálním a předchozím měsícem, okamžitě to nahláste.

Faktury:
Kontrolujte každou fakturu, abyste měli jistotu, že váš elektroměr funguje správně.

3fázový elektroměr, 80A, MID, 3 moduly, DIN TH-35mm

Orno

Přístroj pro indikaci v metrických jednotkách (kWh), používaný pro přímé měření činného výkonu v třífázové soustavě. Speciální elektronický obvod pod vlivem protékajícího proudu a přiloženého napětí generuje impulsy v množství úměrném spotřebované elektřině. Spotřeba energie v dané fázi je indikována blikající LED diodou. Počet impulsů se přepočítává na spotřebovanou energii a jeho hodnota se zobrazuje na displeji LCD (6+2).

• Napájení: 230 V, 50 Hz,
• základní proud: 5A,
• max. proud: 80A,
• min. proud: 0,25 A,
• pulzní frekvence: 25A, 25A, 25A, 25A, 25A, 25A, 25A: 800 imp/kWh,
• třída přesnosti B,
• třímodulové široké pouzdro,
• montáž na lištu DIN TH-35 mm,
• impulsní výstup: napájení 1227 V,
• proud ?27mA,
• impuls = 80 ms.
• Měření energie se provádí v souladu s normami EN50470-1:2006, EN50470-3:2006
• Směrnice MID 2014/32/EU.

ORNO 3-phase electricity meter 80A MID 3 modules DIN TH-35mm

Digitální LCD elektroměr střídavého proudu 3-fázový 80A OR-WE-520 Orno

Zobrazovací zařízení v metrických jednotkách (kWh) slouží k přímému měření činného výkonu v třífázové soustavě. Vlivem protékajícího proudu a přiloženého napětí generuje speciální elektronika impulsy úměrné spotřebě energie. Spotřeba energie v dané fázi je indikována blikající LED diodou. Počet impulsů se přepočítává na spotřebovanou energii a jeho hodnota se zobrazuje na displeji LCD (6+2). Napájení: 230V, 50Hz, základní proud: 5A, max. proud: 80A, min. proud: 0,25A, frekvence pulzů: 800 imp/kWh, třída přesnosti B, třímodulové pouzdro, montáž na horní kloboukovou lištu DIN TH-35 mm, pulzní výstup: napájecí napětí: 12 27V, proud ≤27mA, pulz = 90ms. Energie se měří v souladu s normami EN50470-1:2006, EN50470-3:2006 směrnice MID 2014/32/EU.

technické vlastnosti

Typ: třífázovýPort: chybíKomunikační protokol: chybíNapájecí napětí: 3 x 230V/400V, 50/60HzZákladní proud(lb): 5AMaximálníproud (Lmax): 80AMinimální proud(Lmin): 0,25AAtřída přesnosti:BCShoda (2014/32/EU): anoZobrazení: 6+2Pulzní výstup: anoTarify: nePočetmodulů: 1: 4.třída ochrany: IP51

Technické údaje:

Typ: třífázový
Podsvícení: ano
Základní proud (lb): 5A
Stupeň krytí (IP): 51
Maximální proud (lmax): 80 A
Minimální proud (lmin): 80A: 0.25A
Frekvence pulzů: 800imp/kWh
Třída přesnosti měření: B
Impulsní výstup: ano
Vícetarifní: ne
Počet modulů: 4.50
Displej - počet číslic: 6 + 2
Shoda s MID (2014/32/EU): ano
Komunikační protokol: žádný
Rozměry - hloubka: 65 mm
Rozměry - šířka: 76 mm
Rozměry - výška: 100 mm
Porty: žádné
Napájecí napětí: 0 - 0 - 0 - 0 - 0 - 0 - 0 - 0 - 0 - 0 napájení: 3 x 230V/400V, 50/60Hz



Přístroj pro provádění indikací v metrických jednotkách (kWh), slouží k přímému měření činného výkonu v třífázovém systému. Vlivem protékajícího proudu a přiloženého napětí generuje speciální elektronický obvod impulsy v množství úměrném spotřebované elektrické energii. Spotřeba energie v dané fázi je indikována blikající LED diodou. Počet impulsů se přepočítává na spotřebovanou energii a jeho hodnota se zobrazuje na displeji LCD (6+2).

Napájení: 230 V, 50 Hz, základní proud: 5A, max. proud: 80A, min. proud: 0,25A, frekvence pulzů: 800 imp/kWh, třída přesnosti B, třímodulové široké pouzdro, montáž na lištu DIN TH-35 mm, impulsní výstup: napájení 1227V, proud ?27mA, impuls = 80ms. Měření energie se provádí v souladu s normami EN50470-1:2006, EN50470-3:2006 směrnice MID 2014/32/EU."


**


【 Maximální přesnost 】 Přístroj provádí přesná měření v souladu s normami EN50470-1:2006, EN50470-3:2006 de směrnice MID 2014/32/EU, 【 Základ pro vyúčtování spotřeby energie 】 Spotřebiče podle MID mohou být použity pro vyúčtování spotřeby energie obyvateli na základě spotřeby stanovené elektřiny. Zařízení nelze nikdy resetovat, 【 Display de consumo de Energie 】 Spotřeba energie během fáze je indikována blikající LED diodou. Počet impulsů se přepočítává na spotřebovanou energii a její hodnota se zobrazuje na displeji LCD (6+2), 【 Mnoho možností 】Měření třífázové činné/reaktivní energie, kladné a záporné energie. Možnost nastavení 3 režimů měření podle kódu syntézy. Výpočet maximální potřeby, 【Celková spotřeba energie】. Na LCD displeji se zobrazuje pouze celková spotřeba energie. Pokud požadujete rozšířené údaje, vyhledejte modely WE-513, WE-516 a WE-517.

ORNO 3-fázový elektroměr, 80A, MID, 3 moduly, DIN TH-35mm
