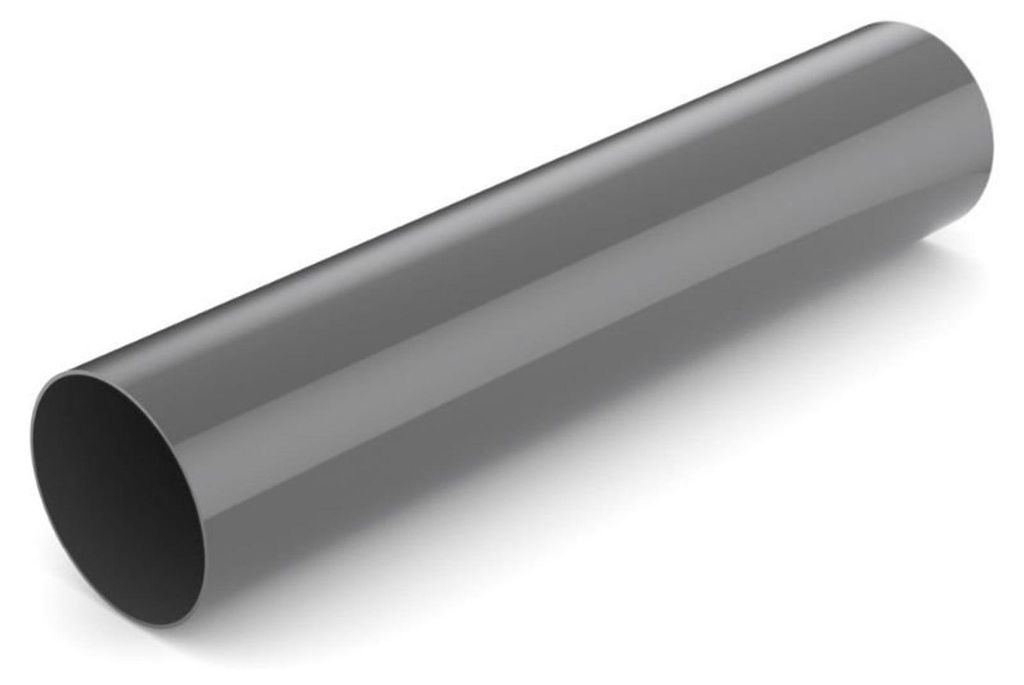

BRYZA Svod bez hrdla plastový Ø 90 mm, délka 2M, Antracit RAL 7021

Svod bez hrdla plastový Ø 90 mm

Plastový okapový systém od firmy BRYZA je od roku 2004 na evropském trhu. Díky technické znalosti výrobce a použití moderní technologie se BRYZE podařilo vytvořit vysoce kvalitní okapový systém, který v Evropě nemá konkurenci. Výrobky z PVC se vyznačují nízkou hmotností, dobrou odolností proti povětrnostním vlivům, stálobarevnost povrchu potvrzená laboratorními testy a testy stárnutí.

Bryza je ucelený okapový systém

Kompletní se skládá ze žlabů o průměru 75, 100, 125 a 150 mm, dále svody o průměru 63, 90 a 110 mm. Montáž okapového systému je velice jednoduchá a zvádne ji každý zručnější uživatel. V nabídce máme celkem osm barevných možností pro splnění všech potřeb našich klientů.

Rozměry žlabu:

Rozměry svodu:

Barevné varianty:

Jaký rozměr budete potřebovat?

Při výběru velikosti okapového systému se prosím ujistěte, že zvládne dostatečně odvádět vodu ze střešní krytiny. Musíte si vypočítat tzv. efektivní střešní povrh, který bude svádět dešťovou vodu do okapů a svodů. Při výpočtu efektivní plochy střechy použijte vzorec (A+B/2) x C

A - Horizontální šířka střechy k hřebenu

B - Výška střechy

C - Délka střechy (hřebene)

Instalace plastového žlabu

Správná instalace okapového systému PVC zaručuje dlouhodobou ochranu trvanlivost a spolehlivý provoz i v drsných povětrnostních podmínkách.

Správné umístění žlabů

Správná instalace musí chránit svody před sjížděním sněhu ze střechy. Horní okraj okapu (návalka) by neměla vyčnívat přes prodloužení střechy, která je znázorněná na obrázku.

Instalace háků

Plastové či kovové háky připevněte na lišty nebo krokve. Vzdálenost mezi háky by měla být 40-50 cm. Okap by měl mít spád směrem ke svodu minimálně 2 mm na 1 m.

Řezání žlabů

Odřízněte žlab do vhodné délky v pravém úhlu jemnou pilkou.

Montáž okapů na háky

U plastových a kovových háků by měl proces instalace začít vložením konce háku do návalky a následně položit do háků.

Montáž kotlíku a spojky žlabu

Kotlík v plastovém okapovém systému funguje podobně jako spojka žlabu. Do okapu se nedělá díra, ale ukončuje se 5 mm před svodem a začíná 5 mm za svodem. Proto je potřeba dopředu počítat se spojem a žlab zkrátit dle potřeby. To znamená, že v kotlíku je vždy napojení žlabů.

Pokud plánujete svod vést z kotlíku kolmo dolů bez použití kolen, je nutné zaspojku svodupro napojení na kotlík, jelikož svodové roury nejsou opatřeny hrdlem.

Montáž čela žlabu

Instalace čela žlabu by měla být zahájena vložením přední hrany (návalky) do přední hrany čela. Následně můžete přiklopit čelo k zadní straně žlabu.

Montáž svodu na kotlík

Vždy je nutné se od žlabu dostat se svodem k fasádě. K tomu budeme potřebovat umístit do žlabu žlabový kotlík a následně sestavujeme postupně koleno, potrubí (dle vzdálenosti) a koleno. Tímto způsobem se dostaneme k fasádě a dále můžeme pokračovat svodem k zemi do geigeru.

Montáž objímky na fasadu

Ke každé objímce je nutné také trn s hmoždinkou, který je nutný k uchycení objímek. Jako první je potřeba si rozvrhnout vzdálenost objímek, která by měla být maximálně vzdálená 2-2,5m. Poté je potřeba vyvrtat do fasády díru na velikost hmoždinky a přidělat k fasádě. Následně se přidělá objímka k trnu a vloží se svodová roura do objímek.

Rozměry plastového svodu
