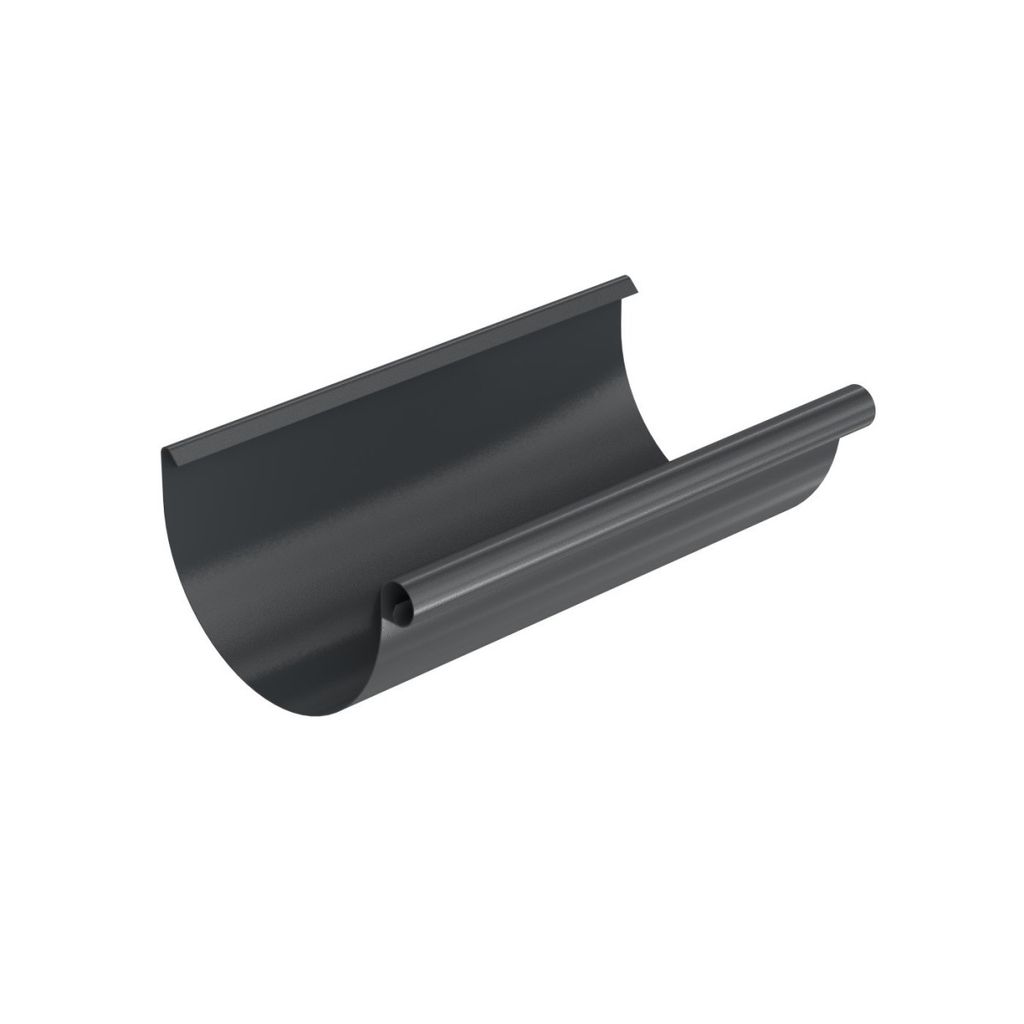

BRYZA Žlab, okap pozinkovaný Ø 150 mm, délka 3M, Antracit RAL 7021

Žlab, okap pozinkovaný Ø 150 mm, délka 3M, Antracit RAL 7021 Pozinkovaný okapový systém od firmy BRYZA je lídrem na evropském trhu. Díky technické znalosti výrobce a použití moderní technologie se BRYZE podařilo vytvořit vysoce kvalitní okapový systém, který v Evropě nemá konkurenci. Výrobky z pozinku se vyznačují dobrou odolností proti povětrnostním vlivům. Stálobarevnost povrchu je potvrzená laboratorními testy. Ochranný nátěr Vícevrstvá ochrana ocelového jádra a polyuretanový povlak navíc chrání před poškrábáním a ztrátou barvy. Nátěr má velmi dobrou odolnost proti povětrnostním vlivům, kvalitní UV ochranu a stálost barvy. Povrchová úprava schéma 01 OCEL, 02 POZINKOVÁNÍ, 03 PASIVAČNÍ VRSTVA, 04 ZÁKLADNÍ NÁTĚR, 05 POLYURETANOVÝ POVLAK Extra hluboký žlab Hluboký okap zajišťuje správný odvod dešťové vody i při vydatných deštích. Systém Ø 125 má hloubku 80 mm a systém Ø 150 má hloubku 92 mm. Prodloužené rohy Dlouhá ramena rohu poskytují možnost připevnění okapového háku, který stabilizuje roh při spojení žlabů. Široký žlabový spoj 84 mm široká spojka žlabu s pryžovým těsněním zajišťuje stabilní a těsné spojení. Upevnění pomocí svorek umožňuje rychlou a snadnou instalaci. Spojka zároveň dělá i dilatační spoj. Snadné větrání Speciálně navržený hlubokotažný okapový hák odsouvá okap pryč od fasádní desky a zajišťuje účinnější větrání dvojité střechy. Video návod k instalaci Montáž žlabového systému Bryza STAL Při výběru okapového systému vypočítejte tzv. efektivní plochu střechy pomocí následujícího vzorce: ERS = (A+B/2) x C. A - vodorovná vzdálenost od rohu k hřebeni střechy (m) B - výška střechy [m] C - délka střechy [m] Umístění žlabu pod okapnici Správná instalace musí chránit okapy proti nárazu sněhu sjíždějícího ze střechy. Horní okraj okapového lemování by měl být snížen pod prodloužení plochy sklonu střechy. Správný spád okapu Protáhněte provázek mezi nejvyšším a nejnižším hákem. To pomáhá určit polohu zbývajících háků. Sklon žlabu směrem ke kotlíku by měl být minimálně 2 mm na 1 m. Instalace žlabových římsových háků Žlabové háky by měly být namontovány přímo na čelní desku v rozestupech 60 cm. První hák by měl být umístěn 10 cm od okraje střechy. Instalace žlabových krokevních háků Krokvové háky by měly být instalovány v maximální vzdálenosti 1 m. Háky by měly být od okraje krokve vzdáleny minimálně 2 cm, aby bylo umožněno volné větrání dvojité střechy. Mezera mezi hákem a krokvý Vzdálenost mezi krokevními háky a okrajem krokví by měla být 2 cm, což umožňuje volné větrání střechy, zejména v náročných zimních podmínkách. Nedostatek vhodných rozestupů brání správné instalaci rohů. Umístění svodu a kotlíku Po instalaci háků do nich umístěte žlab a označte polohu svodu v nejnižším bodě. Vyměření kotlíku Měkkou tužkou obkreslete okraj kotlíku na povrchu žlabu. Vyříznutí otvoru ve žlabu Odtokový otvor musí být vyříznut nůžkami. Použití vysokorychlostního nářadí není dovoleno! Průměr otvoru by se měl zmenšit přibližně o 2,5 cm ve srovnání s dříve vyznačeným okrajem kotlíku. Opracování hran Opracujte řeznou hranu na vnitřní straně žlabu pomocí vhodných nástrojů, které nepoškodí povlak žlabu, např. plastovým kladívkem. Instalace kotlíku Stabilitu kotlíku zajišťují čtyři montážní prvky, tzv. listy, které je nutné zahnout hluboko do lemu okapu. Instalace žlabové spojky Po zapadnutí žlabové spojky na zadní hranu spojovaných okapů je nutné spoj s těsněním zespodu dotáhnout a přitlačit. Teprve po stlačení lze svěrku zaklapnout na přední návalku a zajistit na místě ohnutím listů. Instalace rohů Spojte rohy s okapovými žlaby. Pro stabilizaci systému je nutné použít další okapové háky. Aby byla zajištěna správná dilatace systému, ponechte na spoji mezi rohem a okapem mezeru 5 mm. Přídavné okapové háky namontujte maximálně 15 cm od středu okapového spoje. Příprava instalace objímek svodu Prvním krokem je vyvrtání otvoru do zdi a vložení hmoždinky. Doporučujeme použít stabilizační krytku. Šroub hmoždinky namontujte do hmoždinky a našroubujte zadní část upínací objímky. Vodorovné vyrovnání objímky Při vyrovnání objímky vždy používejte k našroubování nebo vyšroubování upínací matky klíč. Instalace svodu do objímky Po našroubování zadní části upínací objímky vložte svod a zatlačte přední část do objímky a pevně přišroubujte. Objímky svodu by měly být instalovány alespoň každé 2 m. Napojení svodu Svodová roura nemá klasické hrdlo, ale má upravený konec ve spodní části, aby šly svody do sebe zasunout. V případě trubky s odříznutým koncem použijte trubkový spoj. Instalace výtokového kolena Výtokové koleno by mělo být instalováno min. 5 cm nad povrchem země. Lze použít i Geiger z okapového systému BRYZA PVC. Systémové schéma 01 Žlab, okap, 02 Hák žlabu rovný, 03 Hák žlabu překroucený, 04 Hák žlabu římsový/čelní, 05 Kotlík žlabový, 06 Spojka žlabu, 07 Roh žlabu vnitřní, 08 Čelo žlabu, 09 Roh žlabu vnější, 10 Šroub pro objímku, 11 Stabilizační krytka, 12 Svod bez hrdla, 13 Objímka svodu, 14 Spojka svodu, 15 Odbočka svodu, 16 Klapka na dešťovou vodu, 17 Koleno svodu, 18 Výtokové koleno svodu, 19 Geiger Parametry

• Barva: Antracit RAL 7021
• Délka: Délka 3 m
• Materiál: Pozink
