FVE rozvaděč Adelid APV DC 1000V, 15A, 8M, T2, Pojiskový odpojovač, MC4

FVE rozvaděč Adelid APV DC 1000V, 15A, 8M, T2, Pojiskový odpojovač, MC4
FVE rozvaděč DC 1000V, 8M + přep. ochrana +  pojistkový modul + pojistky 15A

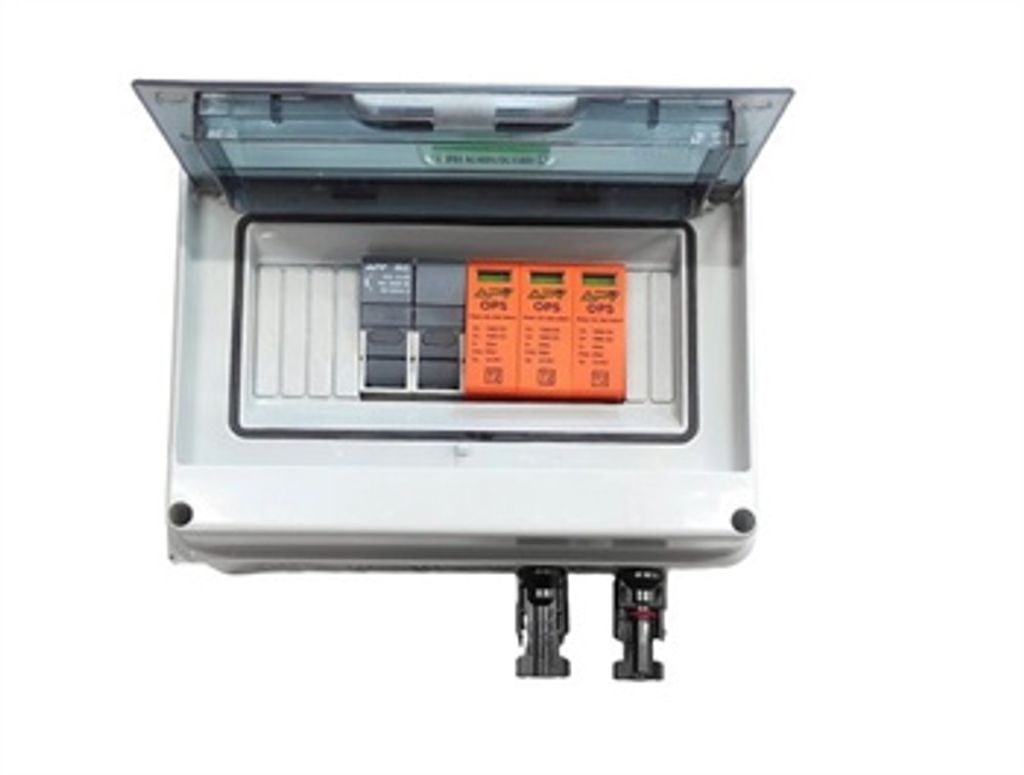

Ilustrační foto dodáváme v provedení rozvaděče 6M nebo 8M.
Dodávka je tvořena rozvaděčem a komponenty , k jednotlivým komponentům prohlášení o shodě.

Ochrana FV instalací proti přetížení a účinkům zkratů ve stejnosměrných fotovoltaických aplikacích.
Vybaveno optickým indikátorem stavu vložky varistoru informujícím o opotřebení součástí.
Opotřebovanou varistorovou vložku lze bezpečně vyměnit bez odpojení zařízení.

Sada pro samostatnou rychlou montáž!

Sada obsahuje:
1x Přisazený rozvaděč s krytem a PE svorkou.
1x Adelid APV-OPS-3P-T2 Přepěťová ochrana T2, DC pro FVE
1x Pojistkový odpojovač Adelid APV-SPB-2P, 32A, 1000V, 2P, DIN
2x FVE DC pojistka Adelid APV 1000V, 15A 10x38 mm pro solární systémy

Charakteristika:
Typ rozváděče: DC
Určení: pro jeden string
Jmenovité napětí: 1000V DC
Jmenovitý proud: 15A
Stupeň ochrany: IP65
Svorky PE: ano
Lišta TH35: ano
Dveře: panty, průhledné
Instalace: povrchová montáž
Barva pouzdra: bílá

Adelid APV-OPS-3P-T2 Přepěťová ochrana T2, DC pro FVE
Zajišťuje ochranu fotovoltaických instalací, chrání před přepětím způsobeným nepřímými výboji a spínacími procesy.
Vybaveno vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany), má integrovanou tepelnou ochranu.

Třída ochrany: T2,
Počet polí: 3,
Požadovaná ochrana - 32A,
Jmenovité napětí Un - 1000V DC,
Konstantní provozní napětí Uc - 1060V DC,
Zkušební proud In: 20kA
MAX proud Imax: 40kA
Nahoru: <3,2 kV,
Provozní okolní teplota: -30/+50°C,
Připojení max: 35 mm2,
Rozměry: 54x94x62 mm (šířka x výška x hloubka),
Montáž: lišta 35 mm,
těsnost: IP20,

Pojistkový odpojovač Adelid APV-SPB-2P, 32A, 1000V, 2P, DIN
Pojistkový odpojovač je určen pro pojistkové vložky 10x38.
Pro použití ve fotovoltaických systémech.
Maximální pracovní napětí 1000V DC, maximální proud 32A.

Počet pólů: 2,
Rozměr pojistkové vložky: 10,3 x 38
Maximální proud: 32A,
Maximální provozní napětí: 1000V,
Typ napětí: DC,
Frekvence: 50/60 Hz,
Provozní teplota: -25 až 50 °C,
Rozměry: 72x78x60 mm (šířka x výška x hloubka),
Montáž: lišta 35 mm,
těsnost: IP20,

2x FVE DC pojistka Adelid APV 1000V, 15A 10x38 mm pro solární systémy
Výrobce: Adelid APV
fotovoltaické charakteristiky: gPV,
Rozměry: Ø10x38 [mm],
Tvar: válcový
Jmenovitý proud vložky: 15A,
Maximální napětí vložky: 1000 V,
Typ napětí: DC,
Provozní teplota: -40 + 90 C,
Norns: IEC60269,FVE rozvaděč Adelid APV DC 1000V, 15A, 8M, T2, Pojiskový odpojovač, MC4
FVE rozvaděč DC 1000V, 8M + přep. ochrana +  pojistkový modul + pojistky 15A

Ilustrační foto dodáváme v provedení rozvaděče 6M nebo 8M.
Dodávka je tvořena rozvaděčem a komponenty , k jednotlivým komponentům prohlášení o shodě.

Ochrana FV instalací proti přetížení a účinkům zkratů ve stejnosměrných fotovoltaických aplikacích.
Vybaveno optickým indikátorem stavu vložky varistoru informujícím o opotřebení součástí.
Opotřebovanou varistorovou vložku lze bezpečně vyměnit bez odpojení zařízení.

Sada pro samostatnou rychlou montáž!

Sada obsahuje:
1x Přisazený rozvaděč s krytem a PE svorkou.
1x Adelid APV-OPS-3P-T2 Přepěťová ochrana T2, DC pro FVE
1x Pojistkový odpojovač Adelid APV-SPB-2P, 32A, 1000V, 2P, DIN
2x FVE DC pojistka Adelid APV 1000V, 15A 10x38 mm pro solární systémy

Charakteristika:
Typ rozváděče: DC
Určení: pro jeden string
Jmenovité napětí: 1000V DC
Jmenovitý proud: 15A
Stupeň ochrany: IP65
Svorky PE: ano
Lišta TH35: ano
Dveře: panty, průhledné
Instalace: povrchová montáž
Barva pouzdra: bílá

Adelid APV-OPS-3P-T2 Přepěťová ochrana T2, DC pro FVE
Zajišťuje ochranu fotovoltaických instalací, chrání před přepětím způsobeným nepřímými výboji a spínacími procesy.
Vybaveno vizuálním indikátorem provozu (zelená - ochrana, červená - bez ochrany), má integrovanou tepelnou ochranu.

Třída ochrany: T2,
Počet polí: 3,
Požadovaná ochrana - 32A,
Jmenovité napětí Un - 1000V DC,
Konstantní provozní napětí Uc - 1060V DC,
Zkušební proud In: 20kA
MAX proud Imax: 40kA
Nahoru: <3,2 kV,
Provozní okolní teplota: -30/+50°C,
Připojení max: 35 mm2,
Rozměry: 54x94x62 mm (šířka x výška x hloubka),
Montáž: lišta 35 mm,
těsnost: IP20,

Pojistkový odpojovač Adelid APV-SPB-2P, 32A, 1000V, 2P, DIN
Pojistkový odpojovač je určen pro pojistkové vložky 10x38.
Pro použití ve fotovoltaických systémech.
Maximální pracovní napětí 1000V DC, maximální proud 32A.

Počet pólů: 2,
Rozměr pojistkové vložky: 10,3 x 38
Maximální proud: 32A,
Maximální provozní napětí: 1000V,
Typ napětí: DC,
Frekvence: 50/60 Hz,
Provozní teplota: -25 až 50 °C,
Rozměry: 72x78x60 mm (šířka x výška x hloubka),
Montáž: lišta 35 mm,
těsnost: IP20,

2x FVE DC pojistka Adelid APV 1000V, 15A 10x38 mm pro solární systémy
Výrobce: Adelid APV
fotovoltaické charakteristiky: gPV,
Rozměry: Ø10x38 [mm],
Tvar: válcový
Jmenovitý proud vložky: 15A,
Maximální napětí vložky: 1000 V,
Typ napětí: DC,
Provozní teplota: -40 + 90 C,
Norns: IEC60269,

Vysoce kvalitní solární propojovací box 1-string 8 modulů

Ochrana fotovoltaických systémů proti přetížení a účinkům zkratu ve fotovoltaických systémech DC nebo AC/DC. Předpřipravené zapojení, připravené k zapojení.
Výrobek je zapojen solárním kabelem 4,0 mm2 v souladu s normami. Rozváděč má kabelové vývodky 13,5 a zástrčky MC4. Varistorovou vložku lze bezpečně vyměnit bez odpojení zařízení. Povrchová krabice s krytím IP65 s průhlednými dvířky.

Rozsah dodávky:

součástí dodávky je 1x skříňka pro povrchovou montáž s krytím IP65 8 modulů

1x ochrana před bleskem APV 3P T2 1000V DC 32A

1x držák pojistek PV 2pólový

2x DC pojistkový odpínač 15A 10x38 1000V DC

2x kabelová vývodka PG 13,5

2x zástrčka pro MC4-PM

2x pryžové zástrčky

1x montážní sada: šrouby, hmoždinky
