NuaSol - Střešní montážní sada pro 2 solární panely

NuaSol - Střešní montážní sada pro 2 solární panely typu DoItYourself

NuaSol vám nabízí různé montážní materiály pro upevnění vašeho mini fotovoltaického systému nebo balkónové elektrárny. Od závěsných šroubů a střešních háků až po Z-konzoly - pro každý typ instalace máme ten správný montážní materiál.

Střešní montážní sada obsahuje všechny komponenty, které potřebujete k montáži solárních modulů na střechu domu.

Bezpečnost testována společností Süd, čísu: Z2 076828 0068 Rev. 00.

Příprava
1: Připojte hliníkové profily. 2: Připevněte střešní háky pod profil. 3: Vložte středovou svorku nahoře až do středu. 4: Připevněte koncové svorky na konce. 5: Nasaďte koncové krytky

Vše je součástí dodávky!
Tato komplexní sada pro montáž solárních modulů na střechu obsahuje všechny komponenty potřebné pro montáž 2 solárních modulů na střechu domu.

Jednoduchá instalace
1: Připravte profily 2: Zvedněte střešní tašky 3: Pevně přišroubujte střešní háky 4: Zavěste solární moduly 5: Utáhněte středové a koncové svorky

Vhodné pro solární moduly s výškou 35 mm!

Podrobnosti na

• Rozměry jednotlivých profilů: 1230 x 40 x 40 mm
• Celková délka: 2460 mm
• Rozměry přípojky: 120 x 45,5 x 25 mm
• Rozměry středové svorky: 70 x 39,4 x 22,4 mm
• Rozměry koncové svorky: 70 x 34 x 28,6 mm
• Rozměry koncového uzávěru: 43 x 20 x 43 mm

Důležité: ZAKOUPENÍM TOHOTO ČLÁNKU POVOLUJETE: PODMÍNKY PODLE §12 ABS. § 3 USTG JSOU SPLNĚNY:

1. SYSTÉM DO 30 KW ŠPIČKOVÉ HODNOTY

2. NA SOUKROMÝCH OBYDLÍCH, SOUKROMÝCH DOMECH, BYTECH A VEŘEJNÝCH A JINÝCH BUDOVÁCH SLOUŽÍCÍCH K ČINNOSTEM SLOUŽÍCÍM OBECNÉMU BLAHU NEBO V JEJICH BLÍZKOSTI, ALTÁN, KTERÝ JE ROVNĚŽ VYUŽÍVÁN K OBYTNÝM ÚČELŮM

3. JSEM SOUKROMÁ OSOBA A PROVOZOVATEL ZAŘÍZENÍ

4. ŽÁDNÝ DALŠÍ KOMERČNÍ PRODEJ

5. ODPOVĚDNOST ZÁKAZNÍKA ZA NESPRÁVNÉ INFORMACE

6. VŠECHNY ZAKOUPENÉ DÍLY JSOU VÝHRADNĚ INSTALOVÁNY V SYSTÉMU A JSOU NEZBYTNÝMI SOUČÁSTMI PRO PROVOZ PV SYSTÉMU. DALŠÍ DOKLADY O INSTALACI SYSTÉMU MOHU V PŘÍPADĚ POTŘEBY POSKYTNOUT.

Střešní háky
Naše nerezové Z-konzoly odolné proti povětrnostním vlivům jsou kompletně předmontované. Naše speciální střešní háky jsou vhodné pro montáž hliníkových lišt, profilových lišt, montážních lišt a pro uchycení fotovoltaických modulů nebo solárních systémů.

Střešní háky NuaFix v detailu

• Materiál: nerezová ocel (SUS 304)
• Plochý ocelový hák: 60 x 30 x 5 mm
• Délka háku uvnitř: 115 mm
• Rozměry základní desky: 140 x 54 x 5 mm
• Upevňovací otvory: 9 x 9 mm s odsazením
• Nastavitelná výška základní desky: 44-47 mm
• Výšková nastavitelnost plochých ocelových háků: 60-92 mm
• Rozměr drážky: 45 x 11 mm
• Celkové nastavení výšky: 120-160 mm
• Celkové rozměry: 174 x 140 x 120-160 mm
• Vhodný šroub: M10x25 A2 z nerezové oceli
• Vhodná matice: M10 nerezová ocel A2
• Maximální zatížení sněhem: cca 140 kg
• Rychlost větru: max. 60 m/s
• Hmotnost jednoho kusu: 0,76 kg
• Süd -

Hliníkový profil
Hliníkový profil z vysoce kvalitního materiálu AL5005-T5 přesvědčí svou odolností vůči povětrnostním vlivům a nabízí prostor pro solární panely o šířce až 1150 mm.

Sada šroubů
Střešní háky jednoduše připevníte pod tašky pomocí 18 šroubů do dřeva z nerezové oceli. Solární panel se k hliníkovému profilu připevní pomocí svorek.

Koncová svorka
Koncové svorky z hliníku AL6005-T5 upevňují solární modul k hliníkovému profilu. Zasuňte koncové svorky do lišty, pevně zašroubujte a hotovo!

Koncový uzávěr
čtyři koncové krytky z EPDM zabraňují pronikání nečistot a deště do hliníkových profilů.

Prodloužení profilu
Pomocí této spojovací lišty můžete snadno prodloužit profily solárních modulů. Vložte profily, pevně zašroubujte - hotovo!

Středová svorka
Středová svorka je protějškem koncové svorky a umožňuje připevnit dva solární moduly k jednomu hliníkovému profilu a ušetřit tak místo.

ROZŠIŘTE SVÉ HLINÍKOVÉ PROFILY

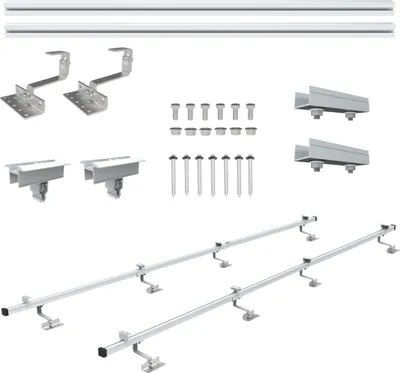

Rozsah dodávky
4x montážní lišta 1230 mm
2x spojky lišty 40x40
2x prostřední svorka
4x koncová svorka
6x šroub se šestihrannou hlavou
6x přírubová matice
Nastavitelný střešní hák 6x (6x základna L; 6x díl Z; 6x kloub L; 12x nosný šroub M10x25; 12x přírubová matice M10)
4x krytka kolejnice
18x šrouby do dřeva
