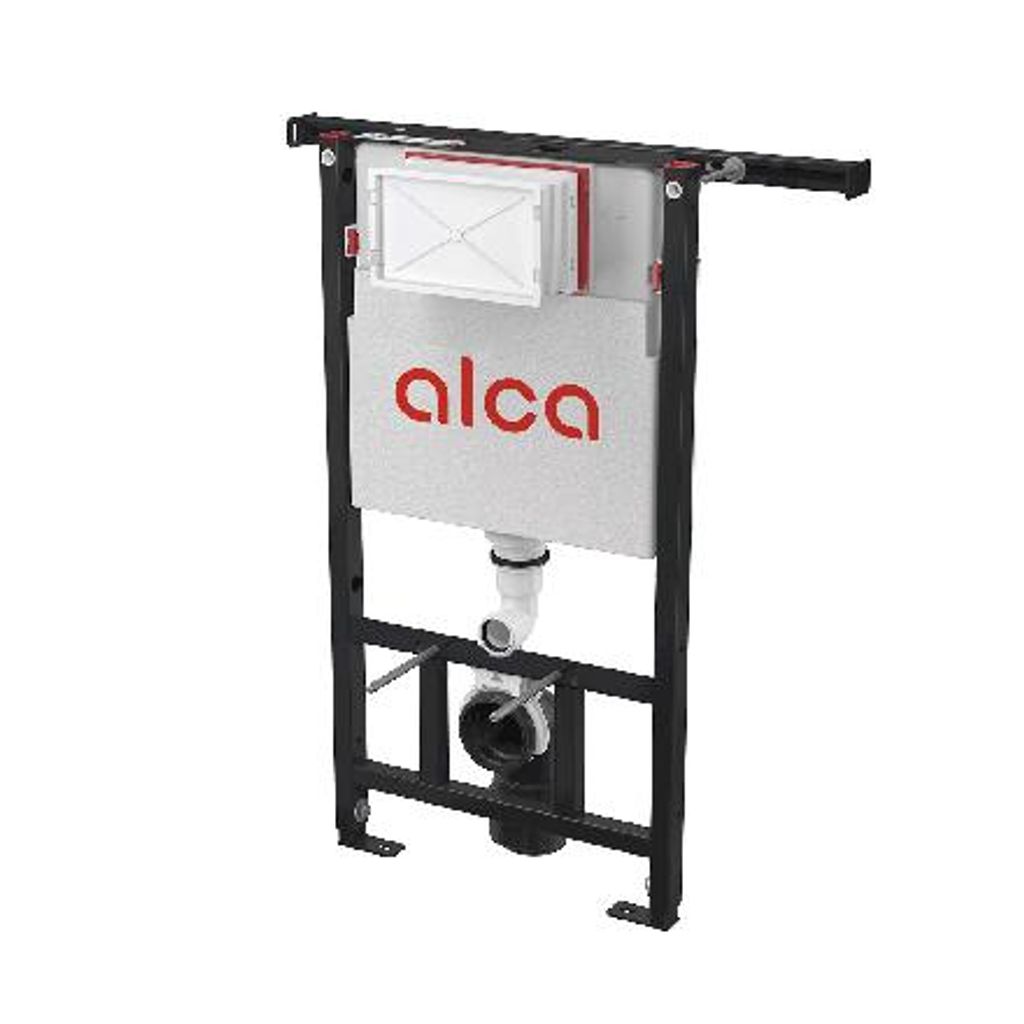

Alcadrain AM102/1000 Jádromodulový předstěnový instalační systém pro suchou výstavbu (zejména pro rekonstrukce WC)

Použití:

• Vhodné pro závěsné toalety
• Pro renovaci mokrých místností
• Pro instalaci mezi dvě stěny
• Pro instalaci do dřevěných konstrukcí
• Pro tloušťku podlahy 0-200 mm
• Pro instalaci závěsných klozetů s připojovací vzdáleností 180 mm nebo 230 mm

Vlastnosti:

• Obsahuje zasouvací šachtu
• Nastavitelné kotevní nohy s brzdou v rozsahu 0 až 200 mm
• Posuvný mechanismus přípojky odpadní vody lze nastavit v osmi polohách v rozmezí 0-93 mm
• Úhlový ventil s možností připojení k potrubnímu systému Mepla
• Zatížení v bočních stěnách přenáší příčná vzpěra nastavitelná v rozsahu 800-1100 mm.
• Předstěnový instalační systém je zakryt sádrokartonovou deskou bez dodatečného kotvení nebo upevnění.
• Konstrukce polystyrenové izolace zabraňuje tvorbě kondenzace na povrchu krabice a tlumí přenos vibrací z krabice směrem ke stavební konstrukci
• Příprava pro přechodovou konzolu DG1/2" pro bidetová sedátka a sprchy
• Závěsy splachovadla z dvousložkového materiálu izolují přenos vibrací od budovy
• Dvojité splachování, nezávisle nastavitelné, s hygienickou rezervou
• Možnost dálkové aktivace splachování a instalace čidla
• Kompatibilní se všemi splachovacími deskami Alca
• Skříňka je vyrobena z jednoho kusu, a proto je 100% odolná proti úniku vody
• Připojení vody zezadu nebo shora uprostřed
• Servisní práce lze provádět bez použití nářadí
• Kryt servisního otvoru zjednodušuje instalaci a zabraňuje průniku nečistot a vlhkosti
• Hloubka instalace nastavitelná v rozmezí 20-95 mm
• Instalační hloubka 125 mm
• Materiál nosné konstrukce: Kov - práškově lakovaný

Technické údaje: Materiál: - kovová konstrukce - povrchově upravená:

Rozsah dodávky:

• Splachovací nádržka s plnicím a vypouštěcím ventilem
• Samonosný rám s rozpěrnou tyčí pro ukotvení mezi stěnami 800-1100 mm
• Závit 1/2" pro připojení vody s integrovaným úhlovým ventilem Schell 1/2"-3/8"
• Upevňovací sada: šroub Ø8x60 - 4 kusy, hmoždinka Ø12 - 4 kusy
• Upevňovací materiál pro bidet, závitová tyč M12 - 4 kusy, podložky - 2 kusy, kryt - 2 kusy, matice - 2 kusy, ochrana závitu - 2 kusy
• HT 90/90 kolenní odpad z polyethylenu, PE-HD
• Redukce odpadu HT 90/110 z polyethylenu, PE-HD
• Těsnění na vstupu, výstup z polypropylenu, gumová vsuvka
• Výstupní těsnění, spojovací kus z polypropylenu, těsnění spojovacího kusu
• Instalační kryty, které chrání připojovací otvory během instalace
• Ochranný límec lze snadno zkrátit, 4 šrouby
• Sada pro vkládání toaletních tablet

Předstěnový instalační systém Jádromodul pro suchou instalaci

• pro závěsné WC
• pro rekonstrukce bytových jader
• pro instalaci mezi dvě stěny
• pro instalaci do dřevostaveb
• pro tloušťku podlah 0–200 mm
• pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
• dávkovač WC tablet

Vlastnosti

• nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
• posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
• rohový ventil s možností na napojení na potrubní systém Mepla
• zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu 800–1100 mm
• nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• příprava na připojení držáku s DG1/2" přechodem pro bidetová sedátka a spršky
• závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov
• duální splachování nezávisle nastavitelné s hygienickou rezervou
• možnost vestavby oddáleného nebo senzorového splachování
• kompatibilní se všemi ovládacími tlačítky Alca
• nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• přívod vody zezadu/shora uprostřed
• servisní práce bez použití nářadí
• kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• montážní hloubka nastavitelná v rozmezí 20–95 mm
• stavební hloubka 125 mm
• materiál nosné konstrukce: kov ošetřený práškovou barvou

Technické parametry

• připojení vody zezadu nebo shora montážními otvory G1/2"
• funkční rozsah tlaku vody 0,05 – 1,6 MPa
• doporučený rozsah tlaku vody 0,3 – 0,5 MPa
• velké spláchnutí 6 – 9 l
• malé spláchnutí 2,5 – 3,5 l
• standardní nastavení velkého spláchnutí 6 l
• standardní nastavení malého spláchnutí 3 l
• hygienická rezerva 3 l
• objem vody v nádržce 9 l
• zátěžová zkouška 400 kg

Obsah balení

• nádrž s napouštěcí a vypouštěcí armaturou
• samonosný rám s rozpěrnou traverzou pro kotvení mezi stěny 800–1100 mm
• šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• koleno odpadu HT 90/90 polyethylen, PE-HD
• redukce odpadu HT 90/110 polyethylen, PE+HD
• těsnění přívodu, vývodka polypropylen, vrapová vložka
• těsnění odpadu, propojka polypropylen, těsnění propojky
• sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• sada pro vhazování WC tablet
