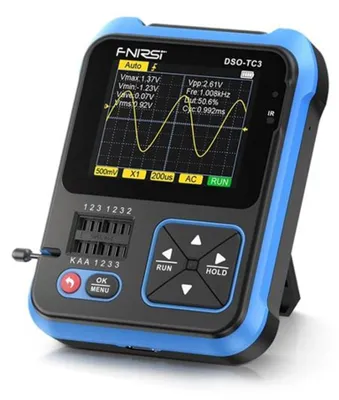

FNIRSI DSO-TC3 Ruční digitální osciloskop, tester tranzistorů, generátor signálu 3v1, 2,4" displej

Digitální osciloskop 3v1 FNIRSI DSO-TC3 je velmi univerzální a výkonný přístroj, který kombinuje funkce digitálního osciloskopu, testeru elektronických součástek a generátoru signálu. Tento přístroj je ideální volbou pro profesionální i amatérské techniky, kteří potřebují kompaktní, ale zároveň výkonné a všestranné zařízení pro diagnostiku a analýzu elektronických obvodů.

FNIRSI DSO-TC3 důmyslně integruje digitální osciloskop, tester elektronických součástek, generátor funkčních signálů a další funkce do jednoho. Je vybaven velkým 2,4" barevným dot-matrix TFT displejem. Díky jeho miniaturním rozměrům a integrované baterii s provozní dobou na jedno nabití až 4 hodiny je skvělým pomocníkem nejen pro laboratoře, domácí dílny nebo školy, ale využijí ho i pracovníci v terénu např. při opravách u zákazníka.

Osciloskop
Ruční osciloskop DSO-TC3 má vzorkovací frekvenci v reálném čase 10MS/s a šířku pásma 500kHz. S kompletní funkcí spouštění (Single, Normal, Automatic) může být použit jak pro periodické analogové signály, tak pro aperiodické digitální signály. Navíc je vybaven účinným jednotlačítkovým AUTO programem. Měřený průběh tak lze zobrazit bez složitého nastavování.

Tester tranzistorů
Tester tranzistorů DSO-TC3 dokáže automaticky identifikovat a měřit různé tranzistory, včetně tranzistorů NPN a PNP, tranzistorů s N-kanálovým a P-kanálovým efektem pole, tranzistorů s efektem přechodového pole, diod, duálních diod, tyristorů a rezistorů, induktorů, kondenzátorů a další součástky. Tester je vybaven i automatickou detekcí definice pinu.
Tester tranzistorů DSO-TC3 je zvláště vhodný pro rychlé párování tranzistorů a identifikaci smíšených součástek pro povrchovou montáž. Režim „Mos Test“ může testovat různé typy tranzistorů a dokáže identifikovat typ zařízení, pin polarita, hFE, spínací napětí, přechodová kapacita, může testovat kapacitu, odpor, indukční složky atd.

Generátor signálu
Vestavěný generátor funkčního signálu DDS se 6 druhy standardních funkcí a možností nastavení frekvence 1Hz-100 kHz, poskytuje vynikající flexibilitu pro simulaci různých signálů.

Technické parametry:

• Typ: FNIRSI DSO-TC3
• Displej: 2,4" barevný TFT
• Napájení: dobíjecí lithiová baterie
• Kapacita baterie: 1500 mAh
• Provozní doba: 4 hod.
• Nabíjecí napětí: 5V, konektor USB-C
• Vzorkovací frekvence v reálném čase: 10MSa/s
• Analogová šířka pásma: 500 kHz
• Vstupní odpor: 1MΩ
• Způsob spojování: AC/DC
• Rozsah zkušebního napětí: 400V
• Vertikální citlivost (x1): 10mV-10V
• Rozsah horizontální časové základny: 1us-10s
• Režim spouštění: Auto / Normal / Single
• Typ spouště: Náběžná hrana / Sestupná hrana
• Zmrazení průběhu: Ano
• Automatické měření: Ano
• Diody: pokles napětí vpřed méně než 4,5V
• Regulovaná dioda: 0,014,5V
• MOSFET: JFET IGBT MOSFET
• SCR: Zapínací napětí méně než 5V, proud spouštěcího pólu brány méně než 6mA
• Kondenzátor: 5pF100mF
• Rezistor: 0,01Ω50MΩ
• Induktor: 10uH1000mH
• Baterie: 0,14,5V
• Vstupní napětí: 040V
• Infračervené dálkové dekódování: infračervený kód protokolu NEC
• Trojúhelníková vlna: 1–10 kHz/0–3,3 V/50 %
• Sinusová vlna: 1–10 kHz/0–3,3 V/50 %
• Čtvercová vlna: 1–100 kHz/3,3 V/50 %
• Pulzní vlna: 1–100 kHz/3,3 V/0–100 %
• Amplituda: 1–10 kHz/0–3,3 V/0–100 %
• DC: 0–3,3V
• Rozměry: 79×103×31 mm
