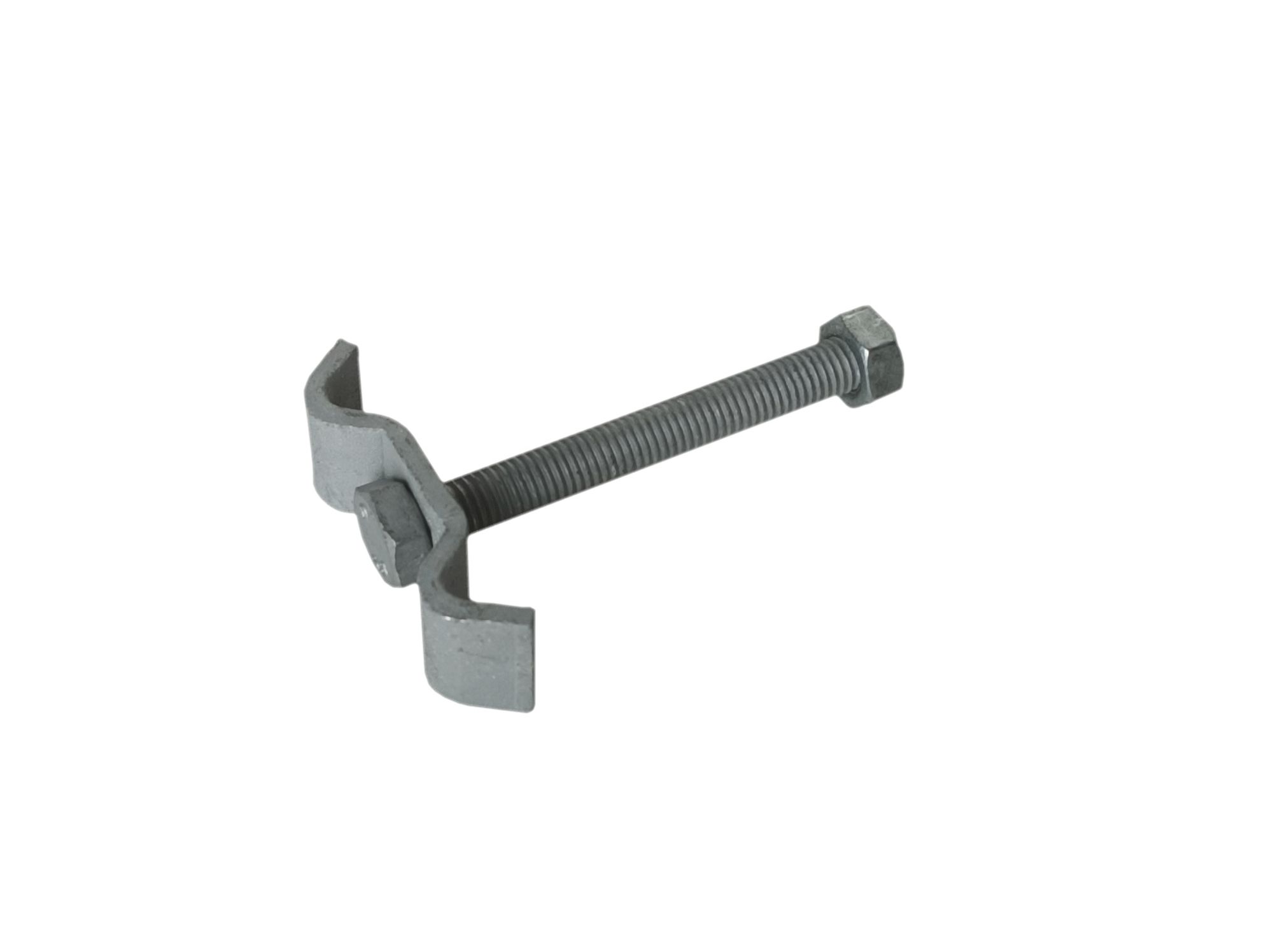

Upevňovací sada pro mříže - svorka, šroub 8x70, matice

Předmětem nabídky je sada prvků pro montáž mříží nebo stupňů.

Pomocí této sady je možné montovat mříže a schůdky na nosnou konstrukci z ocelových profilů. Výrobek je vhodný pro mříže se standardní roztečí ok, tj. 33x33, 34x38, 30x32 mm.

Komponenty byly žárově pozinkovány, což zaručuje ochranu proti korozi, a to až na 50 let.

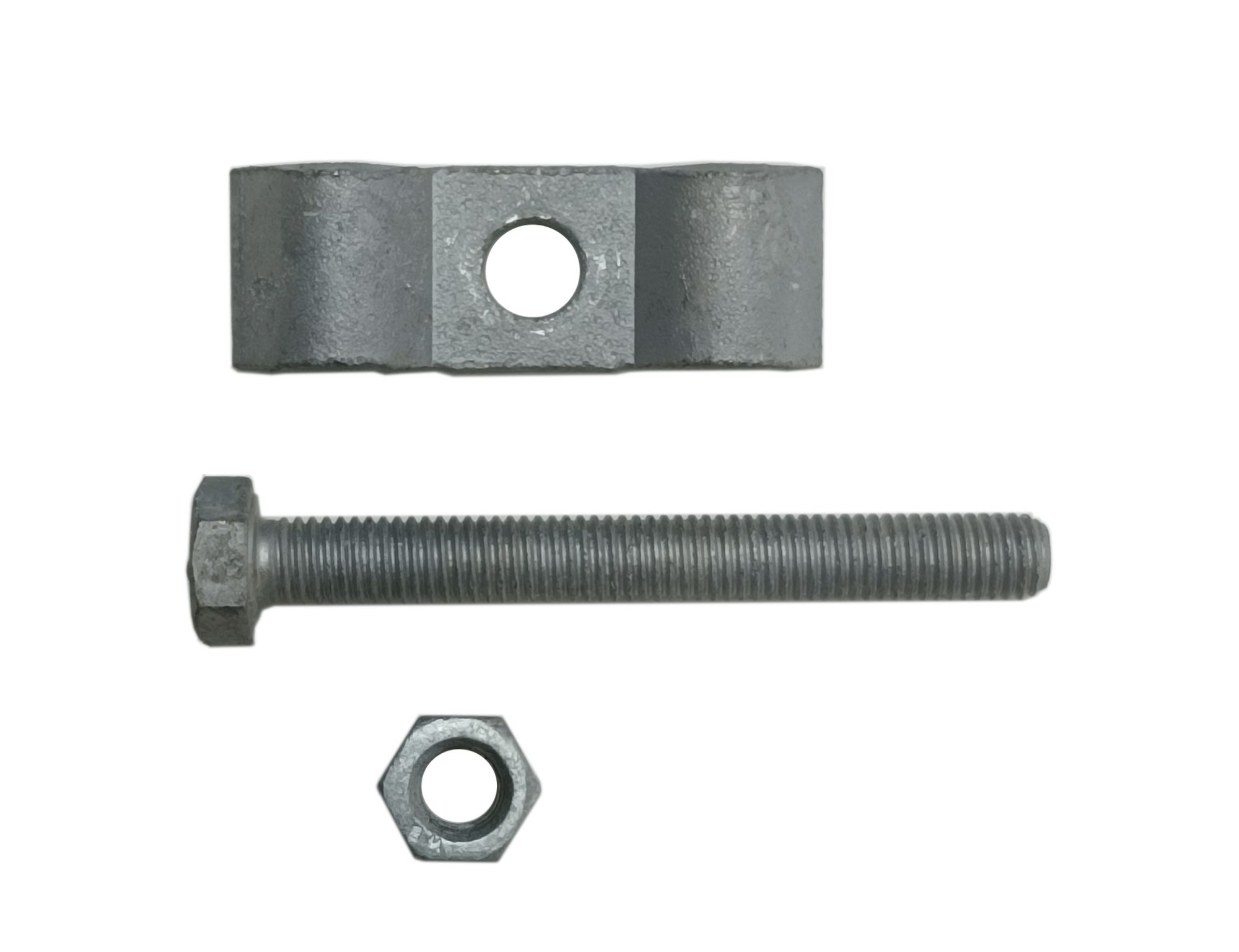

Složení sady:

Horní svorka žárově pozinkovaná

Šroub se šestihrannou hlavou 8x70, žárově zinkovaný

Šestihranná matice M-8, žárově zinkovaná

Aplikace

Držák se používá k montáži mřížek s následujícími parametry:

• nosnou plochou tyč o výšce20 až 40 mm(h) ;

• nosná plochá tyč o tloušťce2 nebo 3 mm(g) ;

• rozteč nosných plochých tyčí (první rozměr ve velikosti ok) -33 mm nebo 34,3 mm(a) ;

• minimálnírozteč plochých tyčí/příčných tyčí (druhý rozměr ve velikosti ok): 22 mm- lisované mříženebo 24 mm- svařované mříže (b).

Konstrukce, ke které je mříž připevněna, musí mít odpovídající opěrnou plochu. Nejčastěji se jedná o kanály, úhelníky nebo I-profily.

Ochrana proti korozi

K ochraně rukojetí před vlivy prostředí - deštěm, sněhem, vlhkostí - se používá žárové zinkování, které spočívá v nanesení silné vrstvy zinku, která se spojí s ocelí a vytvoří odolnou ochrannou vrstvu. Tato metoda poskytuje ochranu proti korozi až na 50 let (pro prostředí C1 podle normy EN ISO 12944-2). Žárové zinkování je v souladu s normou EN ISO 1461.

Parametry:

Průměr otvoru: 9 mm (pro šrouby / svorníky fi 8 mm)

Délka: 52 mm

Rozměr mezi podpěrnými dutinami: 31 mm

Šířka: 18 mm

Tloušťka materiálu: 18 mm: Délka: 2 mm

Výška: 11 mm
