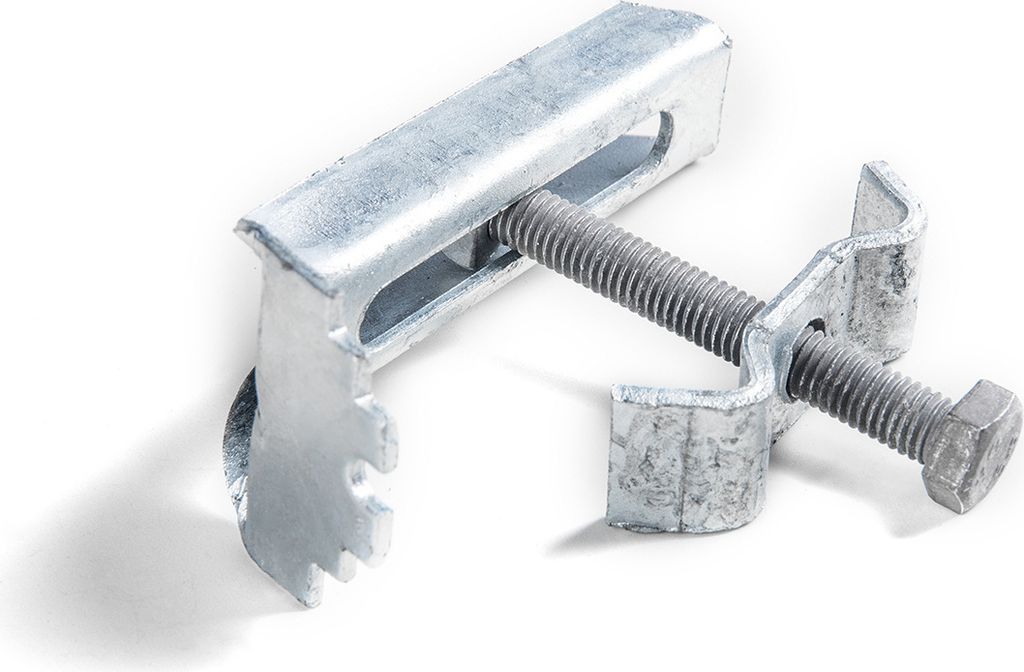

Standardní příchytka

Tento typ konstrukce je navržen tak, aby byl odolný a snadno se s ním pracovalo, bez jakékoli vazby na konstrukční materiál.

Říká se zde:

horní přezka,

šroub 8x70 mm,

klopa kalhot,

Čtyřhranná matice M-8.

Všechny prvky jsou chráněny proti korozi žárovým zinkováním

Standardní příchytka je soubor prvků sloužících k připevnění roštu k nosné konstrukci, nejčastěji ocelové (úhelník, C-profil, I-profil).

Použitím tohoto typu spojení dokážeme trvale a bezpečně spojit rošt se zemí bez zásahu do materiálu nosné konstrukce.

Sada se skládá z následujících prvků:

horní přezka,

spojovací šroub 8x70 mm,

spodní tlapka,

Čtyřhranná matice M-8.

Všechny prvky jsou chráněny proti korozi žárovým zinkováním

Instalace

Montáž je jednoduchá a nevyžaduje speciální nástroje ani dovednosti. Horní výztuha se umístí mezi nosné ploché tyče (které jsou podepřeny na obou stranách) co nejblíže k podpěře. Poté se průchozím otvorem zasune šroub o průměru 8 mm, který má projít podlouhlým otvorem v dolní noze. Svorka se nastaví napevno a celé se sešroubuje pomocí čtyřhranné matice pomocí klíče 13 mm.

Na každý délkový metr roštu se používají dvě madla (např. pro rošt 1000x1000 mm postačí 4 madla).

aplikace

Svorka se používá k instalaci roštů s následujícími parametry:

nosná plochá tyč o výšce 20 až 40 mm(h) ;

nosná plochá tyč o tloušťce 2 nebo 3 mm(g) ;

rozteč nosných plochých tyčí (první rozměr ve velikosti oka) -33 mm nebo 34,3 mm(a) ;

minimální rozteč plochých tyčí/příčných tyčí (druhý rozměr ve velikosti oka): 22 mm – lisované rošty nebo 24 mm – svařované rošty (b).

Konstrukce, ke které je rošt připevněn, musí mít vhodný povrch pro podepření. Nejčastěji se k tomuto účelu používají kanály, úhelníky nebo I-profily.

technické parametry

Horní přezka

Materiál: ocel

Povrch: žárové zinkování

Šroub

Typ: Šestihranná hlava s plným závitem

Norma: PN 82105 ; DIN 933

Povrch: žárové zinkování

Průměr x délka: 8x70 mm

Dolní tlapka

Materiál: ocel

Povrch: žárové zinkování

Hranatá matice

Materiál: ocel

Povrch: žárové zinkování

Rozměr: M-8

Norma: PN 82151 ; DIN 557
