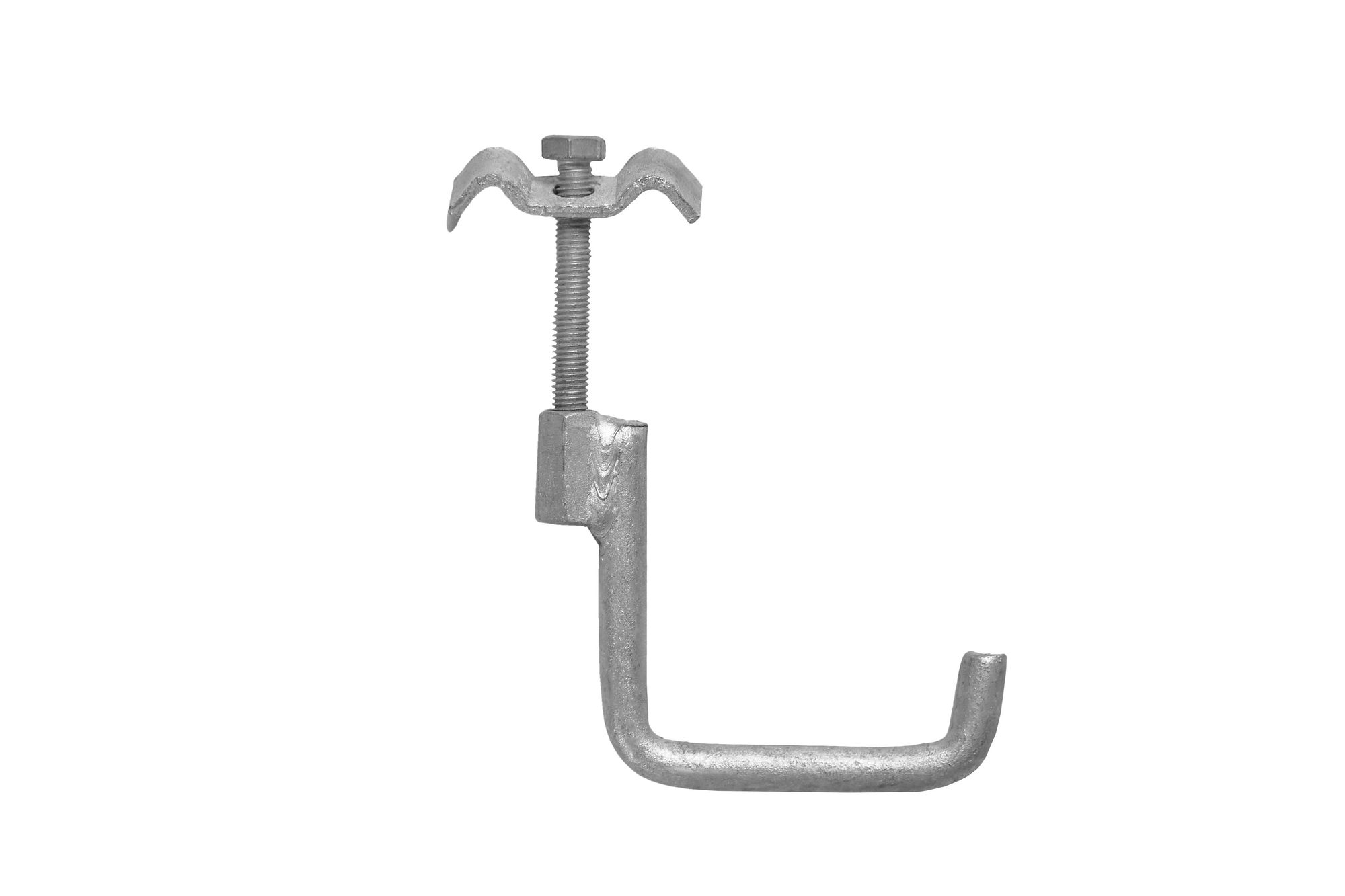

Hákový spojovací prvek pro kanálový profil, pozinkovaný, 80 mm

Sada komponentů pro upevnění mříží na 80mm profil kanálu.

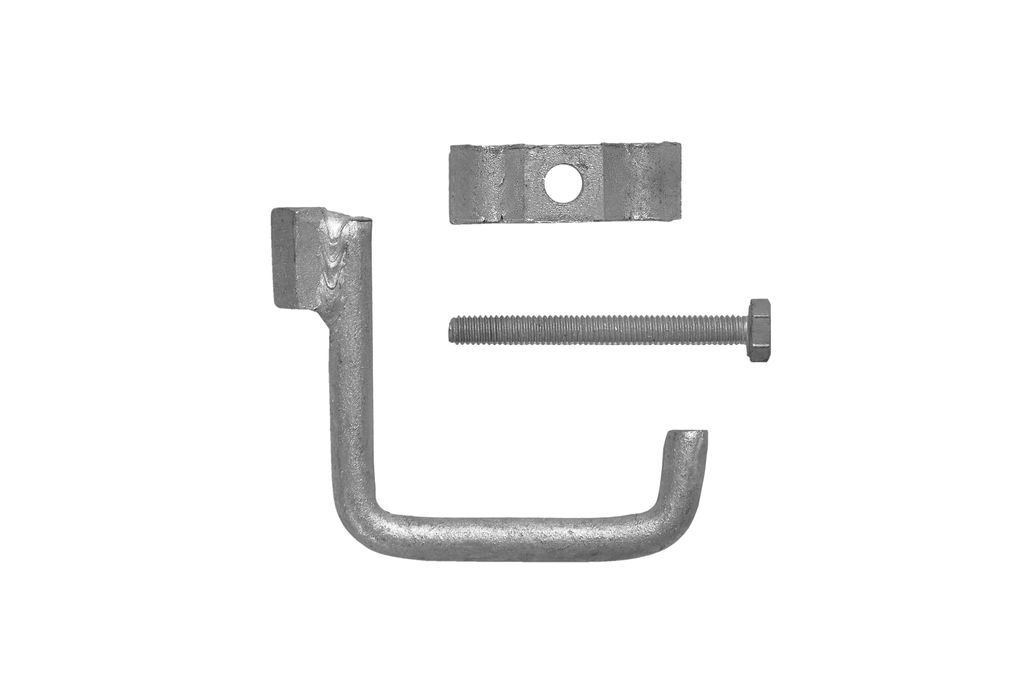

Složení sady:

Žárově pozinkovaná horní konzola;

žárově zinkovaný šroub 8×70 se šestihrannou hlavou;

žárově zinkovaný držák pro zavěšení.

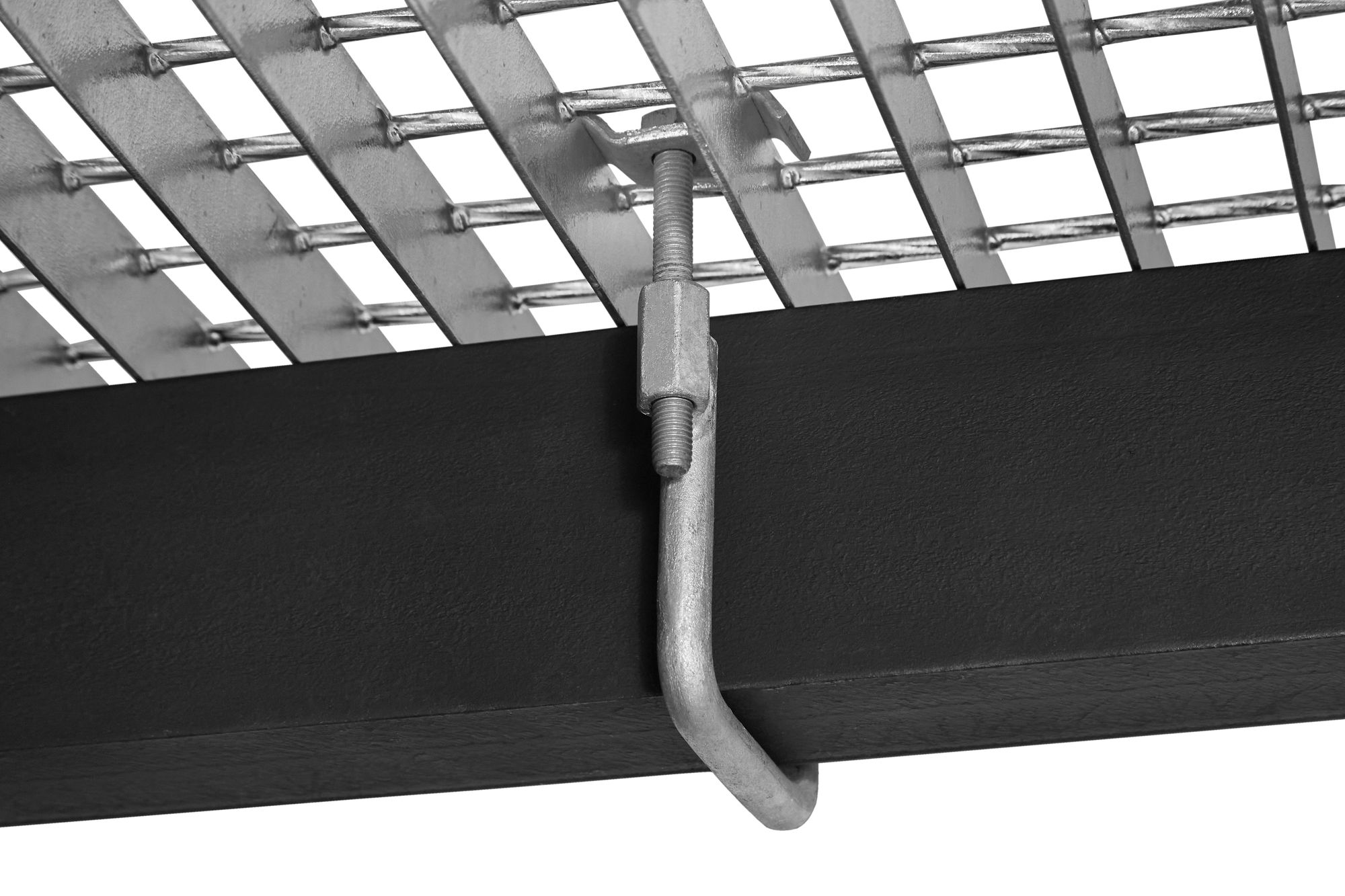

Pomocí této sady je možné mříže připevnit k podkladové konstrukci z ocelových profilů. Výrobek je vhodný pro mříže se standardní roztečí ok, tj. 33×33, 34×38.

Prvky byly žárově pozinkovány, což zaručuje ochranu proti korozi až na 50 let.

Závěs se používá pro mřížky s následujícími parametry:

nosná plochá tyč o výšce 20 až 40 mm (h);

rozteč nosných plochých tyčí ( první rozměr ve velikosti ok) - 33 mm nebo 34,3 mm (a);

minimální rozteč plochých tyčí/příček (druhý rozměr ve velikosti ok): 22 mm - lisované mříže nebo 24 mm - svařované mříže (b).

Držák se osvědčí všude tam, kde není možné jej namontovat skrz konstrukci. Hákový držák pro kanálové profily je k dispozici i v dalších velikostech od 100 do 160 mm. Maximální výška upevněné mříže je 50 mm.

Doporučuje se použít dva držáky na každý 1 běžný metr.

Pokud není možné použít tento typ připojení, je možné použít průchozí montáž pomocí horní konzoly, šroubu a matice (bez použití patky) nebo přímou montáží na konstrukci například pomocí samovrtných šroubů.

Úchyty jsou žárově pozinkované (podle normy EN ISO 1461), přičemž se nanese silná vrstva zinku, která vytvoří ochrannou vrstvu.

Tato ochrana je účinná proti korozi a povětrnostním vlivům až po dobu 50 let (prostředí C1 podle normy EN ISO 12944-2).

Horní svorka

Materiál: Ocel

Povrch žárově zinkovaný

Šířka 18 mm

Tloušťka 2 mm

Průměr otvoru 9 mm

Rozteč nosných plochých tyčí v mříži 33 mm nebo 34,3 mm

Rozteč plochých tyčí / příčných tyčí v mříži min. 22 mm (lisované mříže) nebo min. 24 mm (svařované mříže)

Tloušťka nosné ploché tyče v mříži 2 nebo 3 mm.

Typ šroubu

Šestihranná hlava, s plným závitem

Norma PN 82105 ; DIN 933

Povrch žárově zinkovaný

Průměr x délka 8x70 mm

Spodní rukojeť háku

Materiál Ocel

Povrch žárově zinkovaný

Délka B 65 mm

Délka L 80 mm

Rozteč opěrných plošek v mřížce 22 mm, 25 mm, 33 mm, 34,3 mm

Průměr tyče 10 mm

Matice

Materiál Ocel

Povrch žárově zinkovaný

Rozměr M-8

Norma PN 82151 ; DIN 557
