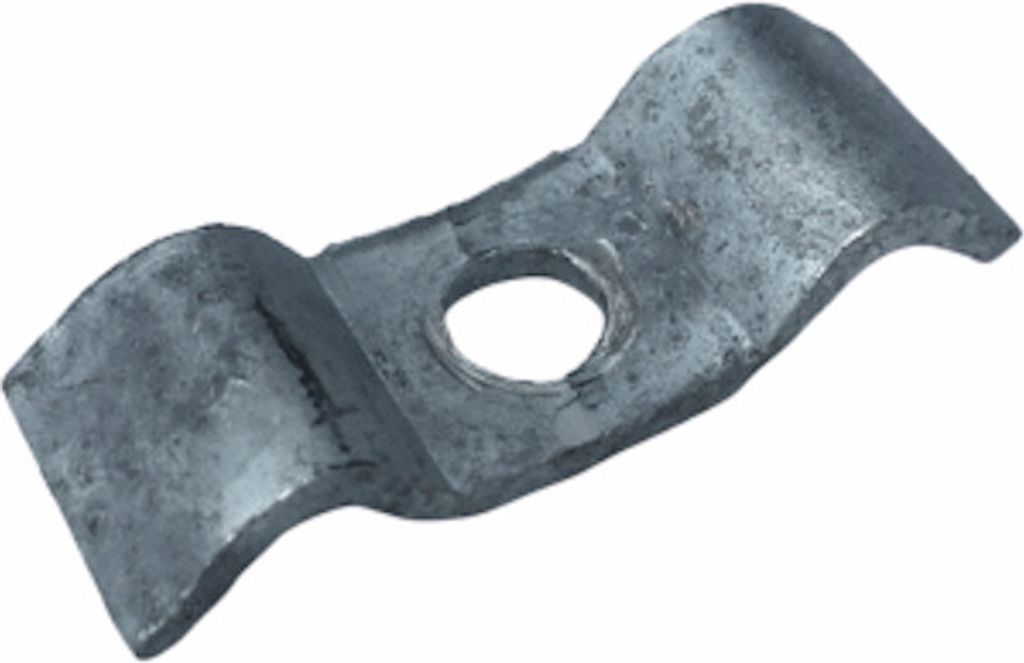

Horní svorka

Horní svorka je prvek sloužící k upevnění podestových roštů. Tento článek je správně profilovaná plochá tyč s instalačním otvorem.

Pomocí příchytky je možné upevnit rošty na nosnou konstrukci z ocelových profilů. Výrobek pasuje na rošty se standardní roztečí ok, tj. 33x33, 34x38, 30x32 mm.

Rukojeť je žárově zinkovaná, což zaručuje ochranu proti korozi až na 50 let.

Příklad použití svěrky

Svěrka se nejčastěji používá pro průchozí upevnění. V nosné konstrukci je vytvořen otvor o minimálním průměru 10 mm a celé sešroubujte šroubem a maticí.

Je možné použít i samořezné šrouby bez nutnosti dělat průchozí otvor. Toto řešení se používá při montáži na silnostěnné konstrukce nebo v případech, kdy šroubování zespodu není možné.

Technické parametry roštu

Svorka se používá k instalaci roštů s následujícími parametry:

rozteč nosných plochých tyčí (první rozměr ve velikosti oka) -33 mm nebo 34,3 mm(a) ;

minimální rozteč plochých tyčí/příčných tyčí (druhý rozměr ve velikosti oka): 22 mm – lisované rošty nebo 24 mm – svařované rošty (b).

Ochrana proti korozi

K ochraně rukojetí proti vlivům prostředí - déšť, sníh, vlhkost - se používá žárové zinkování, které spočívá v nanesení silné vrstvy zinku, který se spojí s ocelí a vytvoří odolnou ochrannou vrstvu. Metoda poskytuje antikorozní ochranu po dobu až 50 let používání (pro prostředí C1 dle EN ISO 12944-2). Žárové zinkování odpovídá normě EN ISO 1461.

technické parametry

Horní přezka

Materiál: ocel

Povrch: žárové zinkování
