Dvojitá montážní svorka

Dvojité svorky se používají ke spojení plošinových roštů dohromady, zabraňují „fungování“ prvků a zvyšují bezpečnost používání.

Svorka pasuje na rošty se standardní roztečí ok, tedy 33x33, 34x38, 30x32 mm.

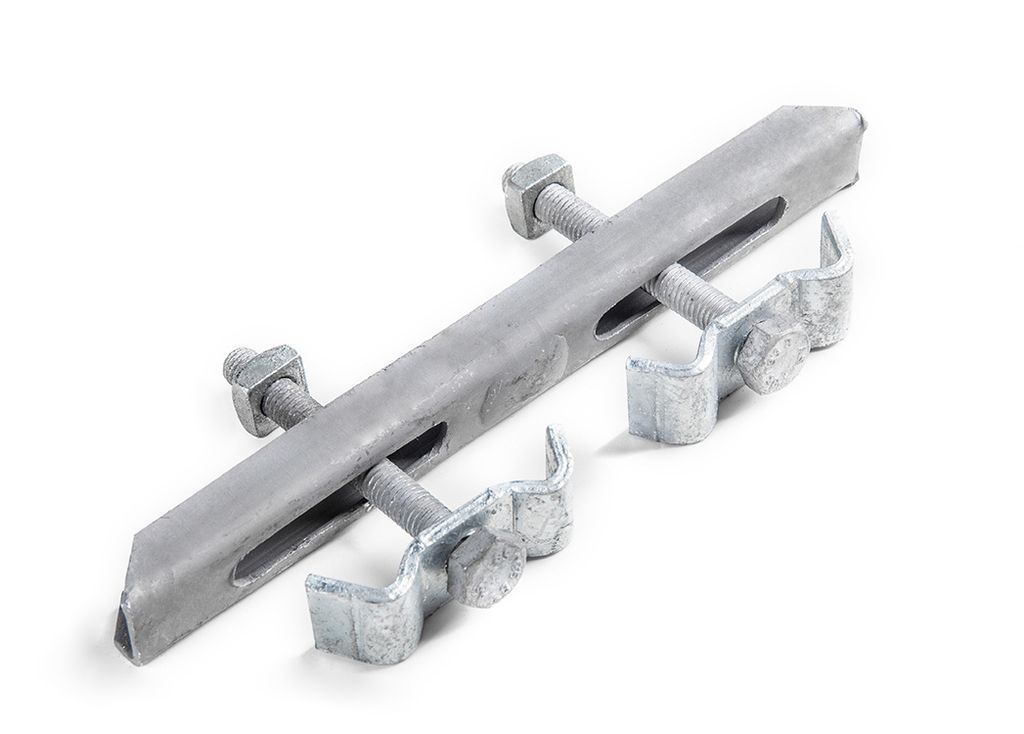

Sada se skládá z následujících prvků:

horní přezka (x2),

spojovací šroub 8x70 mm (x2),

spodní tlapka,

Čtyřhranná matice M-8 (x2).

Všechny prvky jsou chráněny proti korozi žárovým zinkováním

Instalace

Montáž je jednoduchá a nevyžaduje speciální nástroje ani dovednosti. Horní svorky jsou umístěny mezi nosnými plochými tyčemi (ty podepřenými na obou stranách) co nejblíže k okraji roštu. Poté se skrz průchozí otvory vloží šrouby, aby prošly podlouhlým otvorem ve spodní části nohy. Svorka je pevně usazena a celé sešroubováno pomocí čtyřhranných matic pomocí klíče 13 mm.

Pro každý běžný běžný metr roštů se používají dva konektory.

Technické parametry roštu

Konektor slouží k instalaci mřížek s následujícími parametry:

nosná plochá tyč o výšce 20 až 40 mm(h) ;

nosná plochá tyč o tloušťce 2 nebo 3 mm(g) ;

rozteč nosných plochých tyčí (první rozměr ve velikosti oka) -33 mm nebo 34,3 mm(a) ;

minimální rozteč plochých tyčí/příčných tyčí (druhý rozměr ve velikosti oka): 22 mm – lisované rošty nebo 24 mm – svařované rošty (b).

Konstrukce, ke které je rošt připevněn, musí mít vhodný povrch pro podepření. Nejčastěji se k tomuto účelu používají kanály, úhelníky nebo I-profily.

Ochrana proti korozi

K ochraně rukojetí proti vlivům prostředí - déšť, sníh, vlhkost - se používá žárové zinkování, které spočívá v nanesení silné vrstvy zinku, který se spojí s ocelí a vytvoří odolnou ochrannou vrstvu. Metoda poskytuje antikorozní ochranu po dobu až 50 let používání (pro prostředí C1 dle EN ISO 12944-2). Žárové zinkování odpovídá normě EN ISO 1461.

technické parametry

Horní přezka

Materiál: ocel

Povrch: žárové zinkování

Šroub

Typ: Šestihranná hlava s plným závitem

Norma: DIN 933

Povrch: žárové zinkování

Průměr x délka: 8x70 mm

Dolní tlapka

Materiál: ocel

Povrch: žárové zinkování

Hranatá matice

Materiál: ocel

Povrch: žárové zinkování

Rozměr: M-8

Norma: DIN 557
