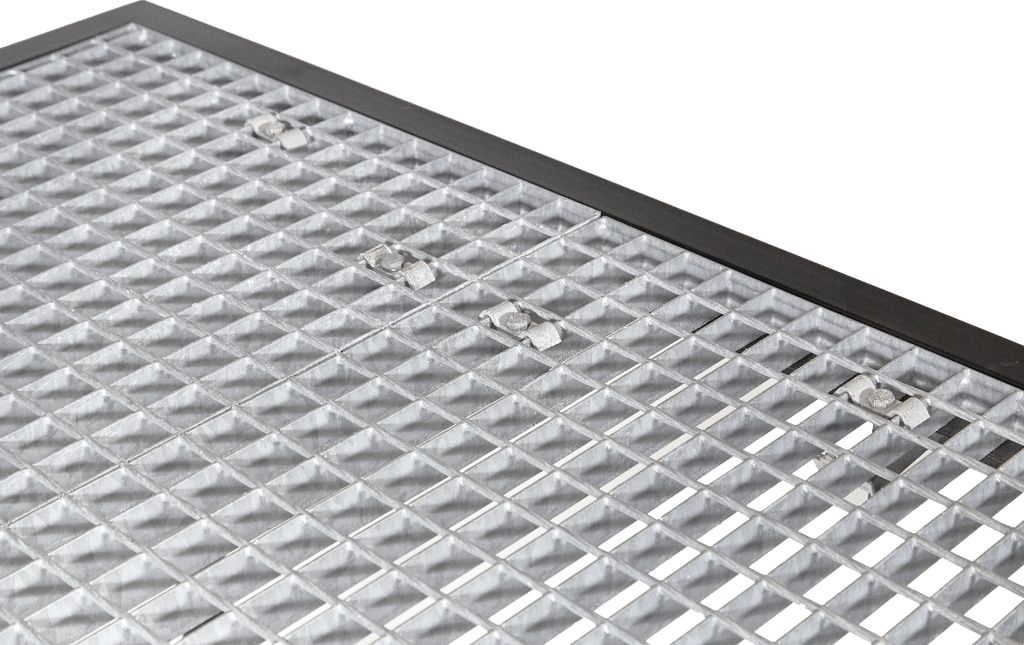

10 sad svorek pro spojování roštů

Svorka slouží ke spojení mřížek navzájem, zabraňuje „pracování“ prvků a zvyšuje bezpečnost používání.

Svorka je vhodna pro rošty se standardní roztečí ok, tj. 33x33, 34x38, 30x32 mm.

Sada se skládá z:

horní držák (x2),

spojovacího svorníku 8x70 mm (x2),

spodní držák,

čtyřhranné matice M-8 (x2).

Všechny komponenty jsou chráněny proti korozi žárovým zinkováním.

Montáž

Montáž je jednoduchá a nevyžaduje žádné speciální nářadí ani dovednosti. Horní držáky se umístí mezi nosné ploché tyče (ty, které spočívají na podpěrách na obou stranách) co nejblíže k okraji mříže. Šrouby se pak zasunou skrz průchozí otvory tak, aby prošly podlouhlým otvorem ve spodní západce. Patka se pevně usadí a celek se sešroubuje pomocí čtyřhranných matic za použití klíče č. 13.

Na každý běžný metr mříže se použijí dva kusy spojovacího materiálu.

Technické parametry mříží

Svorka se používá pro montáž mříží s následujícími parametry:

• nosná plochá tyč o výšce20 až 40 mm(h) ;

• nosná plochá tyč o tloušťce2 nebo 3 mm(g) ;

• rozteč nosných plochých tyčí (první rozměr ve velikosti ok) -33 mm nebo 34,3 mm(a) ;

• minimálnírozteč plochých tyčí/příčných tyčí (druhý rozměr ve velikosti ok): 22 mm- lisované mříženebo 24 mm- svařované mříže (b).

Ochrana proti korozi

K ochraně rukojetí před vlivy prostředí - deštěm, sněhem, vlhkostí - se používá žárové zinkování, které spočívá v nanesení silné vrstvy zinku, která se spojí s ocelí a vytvoří odolnou ochrannou vrstvu. Tato metoda poskytuje ochranu proti korozi až na 50 let(pro prostředí C1 podle normy EN ISO 12944-2). Žárové zinkování je v souladu s normou EN ISO 1461.

Technické specifikace

Horní držák

Materiál: ocel

Povrch: žárově pozinkovaný

Šroub

Typ: Šestihranná hlava, plný závit

Norma: DIN 933

Povrch: žárově pozinkovaný

Průměr x délka: 8x70 mm

Spodní držák

Materiál: ocel

Povrch: žárově pozinkovaný

Čtyřhranná matice

Materiál: ocel

Povrch: žárově pozinkovaný
