Tento vysoce výkonný proudový chránič (FI spínač) je určen pro náročné průmyslové a komerční aplikace. Jako 4pólové ochranné zařízení (3P+N) zajišťuje tento přístroj detekci poruchového proudu typu B citlivou na všechny proudy. Nabízí jmenovitý proud 40 A a jmenovitý vypínací proud 10 kA. Spouštěcí prahová hodnota je přesně 30 mA. Tento proudový chránič 4pólový 10 kA 40 A 30 mA typu B zajišťuje maximální ochranu osob a zařízení proti sinusovým střídavým proudům a hladkým stejnosměrným poruchovým proudům.
- Typ zařízení: proudový chránič (FI/RCCB)
- Počet pólů: 4 póly (3P+N)
- Jmenovitý proud (In): 40 A
- Jmenovitý proud (IΔn): 30 mA
- Odolnost proti rázovému proudu: 10 kA
- Typ proudu: B (citlivý na všechny proudy)
Podrobnosti:
- Číslo výrobce: CDB640E
- Číslo typu výrobce: CDB640E
H

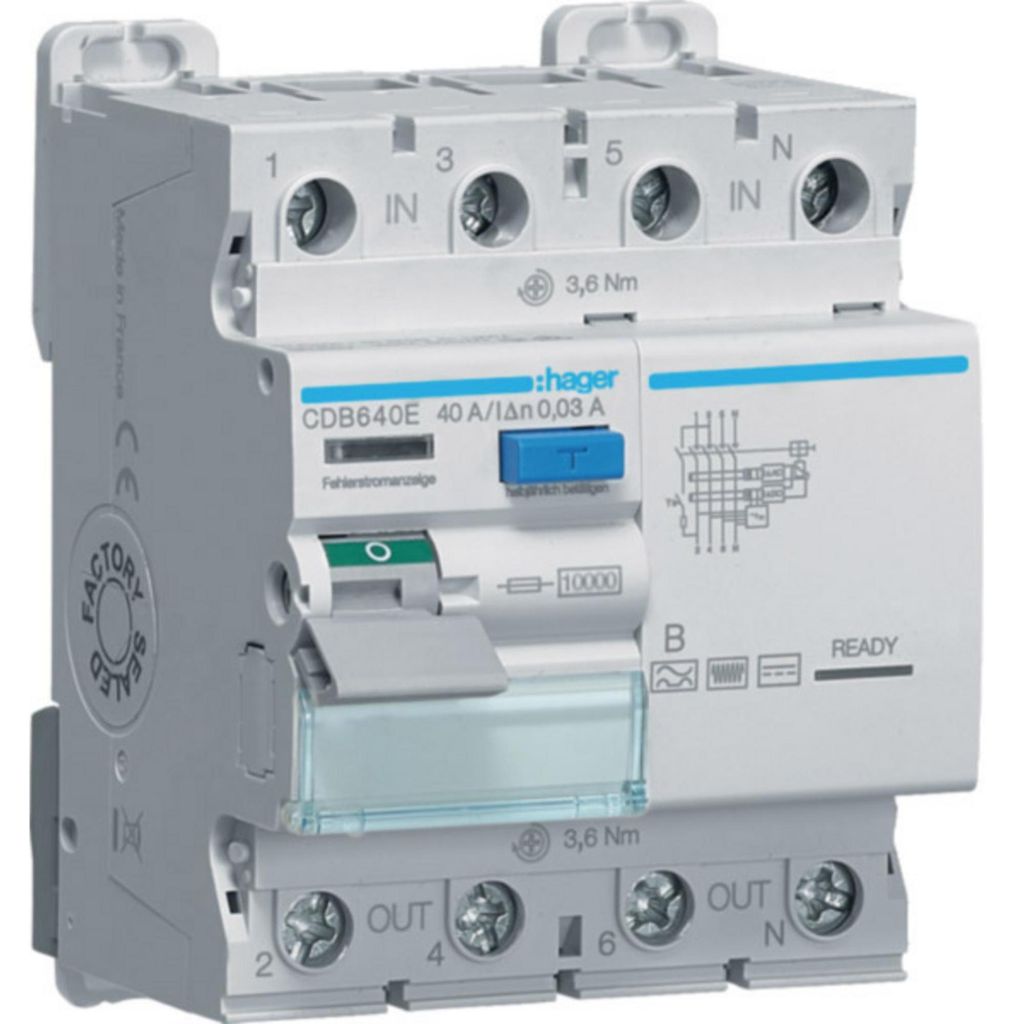

ager Proudový chránič CDB640EVýrobce: Hager
Označení: Proudový chránič 4p 10kA40A30mA TypB
Typ: CDB640E
Počet pólů: 4
Jmenovité napětí:
400 V
Rated current:40 A
Rated residual current:0.03 A
Rated insulation voltage Ui:400 V
Rated impulse withstand voltage Uimp:4 kV
Mounting type:DIN rail
Residual current type:
B
Selektivní typ: ne
Typ se zpožděním: ne
Zkratové výdržné napětí (Icw): 10 kA
Přepěťová odolnost: 5 kA
Typ napětí: AC
S blokovacím zařízením:
ano
Frekvence:50 Hz
Možnost přídavných zařízení:ano
Stupeň krytí (IP):IP20
Šířka v jednotkách rozteče:4
Hloubka instalace:70 mm
Teplota okolí během provozu:-25.
.70 °C
Stupeň znečištění:2
Připojitelný průřez vodičů vícedrátový:1..16 mm²
Připojitelný průřez vodičů jednodrátový:1..25 mm²
Nevýbušný:ne Proudový chránič Hager CDB640E: více informací Proudový chránič 4pólový 10kA 40A 30mA typ B. Celoproudově citlivý proudový chránič (RCCB) podle norem DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11), DIN EN 61543 (VDE 0664-30) a DIN EN 62423 (VDE 0664-40). Krátkodobě zpožděný proudový chránič pro ochranu před hladkými stejnosměrnými a střídavými reziduálními proudy ve frekvenčním rozsahu do 2 kHz. Pro splnění požadavků instalačních norem DIN VDE 0100-410 a DIN VDE 0100-530. Vhodné pro dodatečnou montáž dalších zařízení. Připojovací svorky s bi-konektorovými svorkami ve spodní části, externí modré testovací tlačítko, typ B. Indikátor provozu, posuvná horní klobouková lišta nahoře a dole pro snadnou instalaci. Možnost označení přímo na přístroji.
Dodává se s: Hager proudový chránič 4p 10kA40A30mA typB CDB640E, Balení: 1 ks, EAN: 3250611627852
Zbytkový proudový jistič 4pólový 10kA 40A 30mA typ B
Technické údaje:| Název | Hodnota |
|---|
| Typ | CDB640E |
| Číslo dílu výrobce | CDB640E |
| Počet pólů | 4 |
| Jmenovité napětí | 400 V |
| Jmenovitý proud | 40 A |
| Jmenovitý reziduální proud | 30 mA |
| Jmenovité izolační napětí Ui | 400 V |
| Jmenovité impulzní výdržné napětí Uimp | 4 kV |
| Typ montáže | Lišta DIN |
| Typ zbytkového proudu | B |
| Selektivní typ | bez |
| Typ s krátkodobým zpožděním | ne |
| Zkratová pevnost (Icw) | 10 kA |
| Odolnost proti přepěťovému proudu | 5 kA |
| S blokovacím zařízením | ano |
| Frekvence | 50 Hz |
| Možnost dodatečného vybavení | ano |
| Třída ochrany (IP) | IP20 |
| Šířka v jednotkách rozteče | 4 |
| Instalační hloubka | 70 mm |
| Okolní teplota během provozu | -25 až 40 °C |
| Stupeň znečištění | 2 |
| Průřez připojitelného vodiče slaněný | 1 až 16 mm² |
| Průřez připojitelného vodiče plný | 1 až 25 mm² |
Chybí mapování datového pole nebo vyhledávací hodnota
n.a.
Důležité upozornění: Upozorňujeme, že elektrické práce mohou provádět pouze kvalifikovaní elektrikáři nebo pod jejich vedením a dohledem. V případě potřeby dodržujte odchylné normy a předpisy pro elektroinstalaci platné v dané zemi a požádejte o radu místního elektrikáře. Jednotky s připojenou zátěží > 380V/400V vyžadují připojení k elektrické síti a smí je připojovat pouze autorizovaný elektrikář. U jednotek se jmenovitým výkonem > 12 kW potřebujete souhlas provozovatele sítě (Německo, jiné země se mohou lišit).Počet pólů 4, Jmenovité napětí 400 V, Jmenovitý proud 40 A, Jmenovitý chybový proud 0,03 A, Jmenovité izolační napětí Ui 400 V, Jmenovité impulsní odolné napětí Uimp 4 kV, Druh montáže Lišta DIN, Typ chybového proudu B, Selektivní typ ne, Typ s krátkodobým zpožděním ne, Odolnost vůči zkratu (Icw) 10 kA, Odolnost proti rázovému proudu 5 kA, Druh napětí AC, S blokovacím zařízením ano, Frekvence 50 Hz, Možná doplňková zařízení ano, Krytí (IP) IP20, Šířka v jednotkách dělení 4, Vestavná hloubka 70 mm, Stupeň znečištění 2, Chráněno proti výbuchu ne
Zbytkový proudový chránič 4pólový 10kA 40A 30mA typ B. Proudový chránič (RCD) podle ÖVE/ÖNORM 61008-1, EN 61008-2-1 a ÖVE/ÖNORM EN 62423 nebo VDE 0664 část 40, proudový chránič citlivý na sinusové střídavé reziduální proudy, pulzující a plynulé stejnosměrné reziduální proudy a střídavé reziduální proudy s frekvencí do 1 kHz, které se objevují náhle nebo se zvyšují pomalu. Ochrana před náhodným dotykem IP2x podle DIN VDE 0106 část 100, vhodná pro dodatečnou montáž přídavných zařízení (instalace bez použití nářadí). Připojovací svorky s ochranou proti zasunutí vodiče, bi-konektorové svorky ve spodní části, externí modré testovací tlačítko pro půlroční aktivaci a indikátory zbytkového proudu. Snadná demontáž z fázového přípojnicového systému. Všechny výrobky s označením VDE. Možnost označení přímo na přístroji. Záložní pojistka: 40 A podle OVE E 8101: 2019 nebo omezení provozního proudu pomocí následných pojistek.
Zbytkový proudový chránič 4pólový 10kA 40A 30mA typ B (CDB640E)
