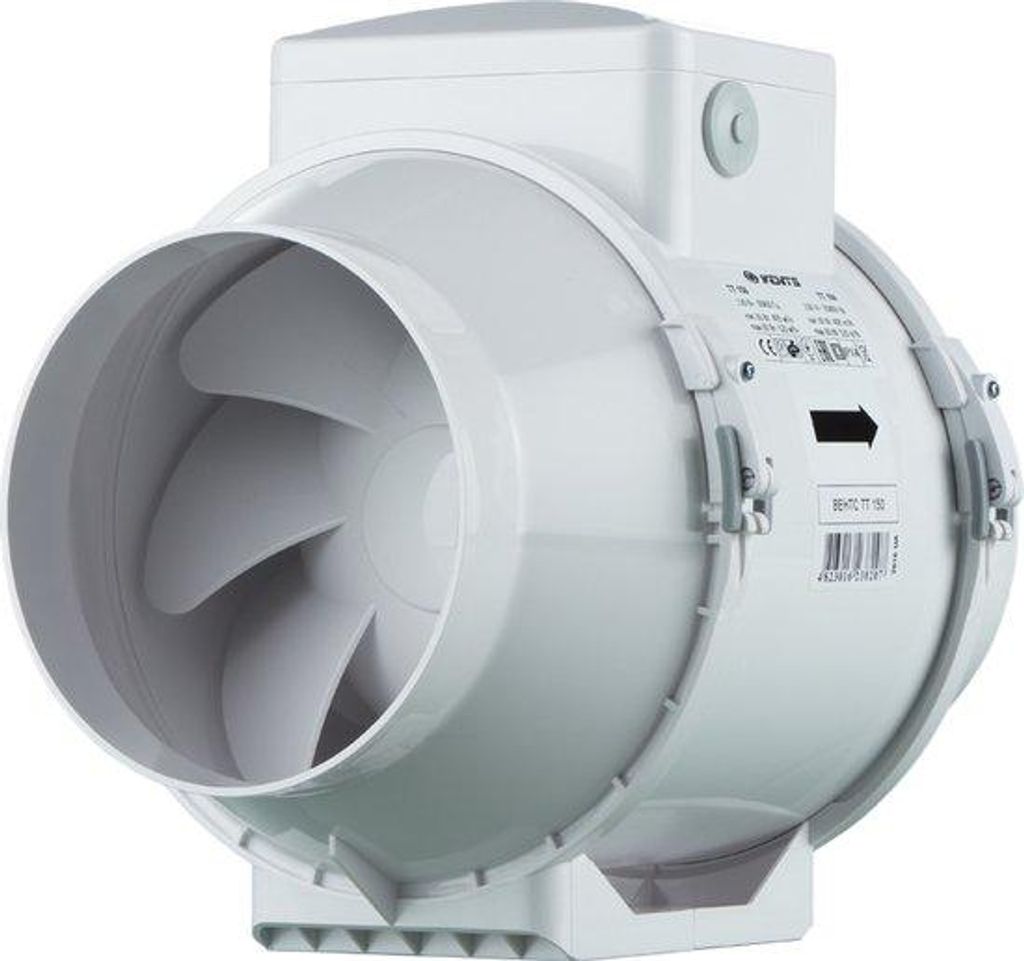

Vents Ventilátor TT 150, 467/552m3/h

Rozměry a technické údaje

• 220-240 V 50 Hz
• Barva krytu: bílá
• Materiál pouzdra: odolný plast
• Jmenovitá šířka: 150 mm
• Výkon min. / max.: 30 / 60 W
• Spotřeba energie min. / max.: 0,17 / 0,27 ampéru
• Otáčky za minutu min. / max.: 1680 / 2460
• Průtok vzduchu min. / max.: 405 / 520 m³/h
• Akustický tlak Lp-3m min. / max.: 33 / 44 dB(A)
• maximální teplota pro nepřetržitý provoz: 60 °C
• Třída ochrany: IPX4
• Hmotnost: 3,19 kg
• motor s kuličkovými ložisky
• Montáž: instalace v libovolné poloze
• Motorovou jednotku lze snadno a rychle vyjmout za účelem čištění a údržby
• Použití: ventilační systémy vyžadující vysoký tlak a nízkou hladinu hluku
• vhodné pro větrání vlhkých místností v soukromých a komerčních budovách

Model	Ø D	B	H	L
TT 150	146 mm	223 mm	250 mm	295 mm

Axiální plastový trubkový ventilátor, Ø 150 mm, 2 rychlosti, odváděný vzduch, pro instalaci do ventilačního potrubí

Ventilátory VENTS TT nabízejí řadu funkcí z řady axiálních ventilátorů. Vhodné pro ventilační systémy, které vyžadují vysoký tlak, silný průtok vzduchu a nízkou hladinu hluku.

Kryt ventilátoru je vyroben z vysoce kvalitního, robustního plastu. Centrální jednotka, která se skládá z motoru, oběžného kola a svorkovnice, je připevněna k vývodům ventilátoru pomocí hadicových svorek. Díky této konstrukci je údržba ventilátoru jednoduchá a snadná, aniž by bylo nutné ventilátor demontovat a vyjmout. Centrální jednotku lze při údržbě rychle a snadno vyjmout z krytu.

Kuličková ložiskazajišťují dlouhou životnost motoru a jsou dimenzována na 40 000 provozních hodin.
Motory mají tepelnou ochranu proti přetížení

• vhodné pro instalaci do větracích kanálů s vyšší ztrátou výkonu v potrubí
• Dvoufázový motor s kuličkovými ložisky pro použití v nepřetržitém provozu
• dvoustupňový výkon
• žádné další přídavné funkce

Skříň ventilátoru je vybavena plochou montážní deskou pro montáž na stěnu. Svorkovnici lze namontovat v libovolné poloze pro snadnou instalaci a připojení.

Technické údaje: Ventilátor je vybaven dvěma ventilátory, které jsou součástí dodávky:

• Průměr potrubí: Ø 150 mm
• Napětí: 1-230 V
• Úroveň 1: 30 W, úroveň 2: 60 W, IP X4
• Průtok vzduchu: 476 m³/h / 552 m³/h,
• Otáčky: 1670 / 2450 1/min.
• statický tlak: 275 / 320 Pa
• Střídavý akustický tlak: 33 / 44 dB/m3
• Maximální teplota: 60 °C
• Hmotnost: 3,00 kg
• Montáž: Trubková vložka

Technická specifikace Průměr 146 mm Napájení 230 V Výkon 60 W Proud 0.27 A Průtok vzduchu 520 m³/h     POUŽITÍ   Ventilátor TT kombinuje vlastnosti axiálního a radiálního ventilátoru a je vhodný do systémů vyžadujících vysoký průtok vzduchu a vysoký tlak při relativně nízké hlučnosti.       DESIGN   Kryt ventilátoru je vyroben z vysoce kvalitních a trvanlivých materiálů. Při údržbě není nutné ventilátor demontovat nebo rozebrat, stačí vytáhnout centrální blok s motorem a provést potřebný servis.       MOTOR   Jednofázový, úsporný, dvourychlostní, asynchronní motor je vybaven tepelnou ochranou proti přehřátí. Kuličková ložiska garantují životnost ventilátoru až 40.000 hodin neustálého provozu. Ventilátory jsou dostupné iv provedení s výkonnějším motorem s označením TT...S. Modely s označením TT...T jsou vybaveny časovým spínačem s nastavením zpoždění vypnutí od 2 do 30 min. Označení TT...U znamená, že ventilátor je vybaven termostatem, vestavěným regulátorem otáček a zapíná se na základě nastavené teploty.       OVLÁDÁNÍ RYCHLOSTI   Dvourychlostní motory se ovládají přepnutím vinutí pomocí externího přepínače. Pro plynulé ovládání lze použít regulátor otáček.       MONTÁŽ   Ventilátor lze namontovat do kulatého potrubí v jakémkoli bodě a v jakékoli poloze. Kryt ventilátoru je vybaven držáky pro uchycení na stěnu nebo na strop.

POUŽITÍ:Plastový ventilátor TT 150 disponuje maximálním výkonem 467/552 m3/h je určen do ventilačních potrubí o průměru 150 milimetrů. Ventilátory TT dosahují velkého průtoku vzduchu při nízké hlučnosti. Dále jsou vybaveny dvouotáčkovým motorem s kuličkovými ložisky, díky kterému jsou schopny nepřetržitého provozu. Ventilátor najde své uplatnění v prostorách s vysokou vlhkostí jako jsou WC, kuchyně, kanceláře, skleníky, pěstírny apod. Díky svým technickým parametrům je určen pro odsávání v potrubních rozvodech do 29 metrů. MOTOR:Jednofázový motor s kuličkovými ložisky má dvě rychlosti, které je možné přepínat pomocí externího spínače. Motor je opatřen tepelnou pojistkou s automatickým restartem. Stupeň krytí IPX4. INSTALACE:Ventilátor lze instalovat v jakémkoliv místě potrubního systému, ať už vertikálně či horizontálně. Dále může být současně namontováno několik ventilátorů ke zvýšení tlaku nebo kapacity transportovaného vzduchu. Tělo ventilátoru je vybaveno montážní deskou pro upevnění na zeď. Technické parametry:- průtok: 405/520 m3/h- max. tlak: 208/281 Pa- napětí: 230 V- příkon: 30/60 W- proud: 0,17/0,27 A- druh krytí (IP): X4- počet otáček: 1680/2460/min- provozní teplota: max. 60 °C- hlučnost: 33/44 dB(A)- hmotnost: 3 kg- životnost: 40 000 hodin Zde naleznete katalogový list TT.
