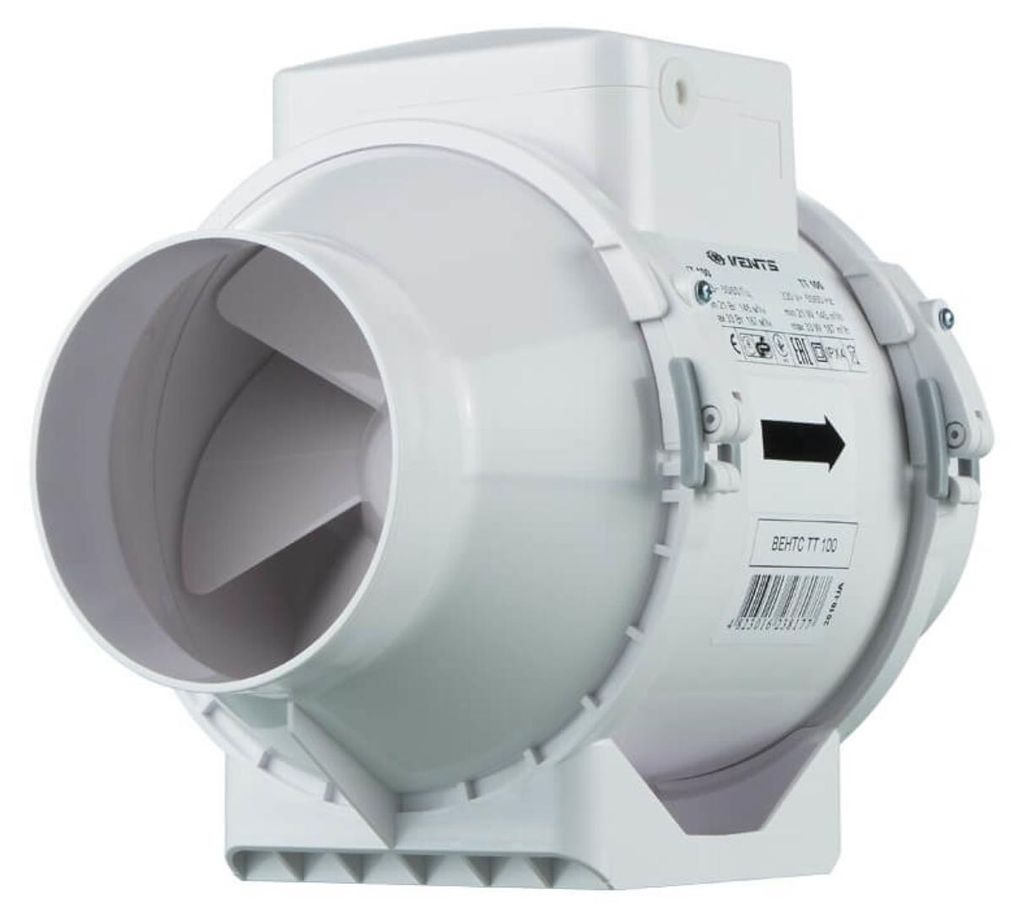

Ventilution 2 rychlosti AC Lüfter 220/280m³/h

Technické údaje:

• Příkon: 28/38 W
• Tlak: 107/138 P
• Síťové napětí 230 V
• Průtok: 220/280^m3/h
• Otáčky: 2400/2500 ot/min
• Hladina hluku: 27/32 dBA, 3 m
• Spotřeba energie: 0,19/0,26 A
• Průměr ventilačního kanálu: 125 mm

Odstředivé axiální kanálové ventilátory o průměru 100 až 160 mm jsou určeny k instalaci do ventilačních systémů, které využívají vysokotlaké a výkonné proudy vzduchu.

Přenášený vzduch by neměl obsahovat prachové částice a jiné pevné částice, ani lepivé látky a vlákna, a teplota vzduchu nesmí překročit +45 °C. Ventilátory lze instalovat horizontálně nebo vertikálně a jsou vhodné jak pro větrání, tak pro odsávání.

Přepínání otáček, a tím i průtoku, lze realizovat různými možnostmi napájení.

V každém případě musí být nulový vodič "N" (modrý kabel) vždy přiveden na lesklou svorku s označením N. Rozhodující pro požadovaný výkon je přiřazení svorky k vnějšímu vodiči "L" (hnědý nebo černý kabel). Pokud je vnější vodič připojen ke svorce L1, ventilátor běží na nízké otáčky; pokud je vnější vodič připojen ke svorce L2, ventilátor běží na vysoké otáčky.

Pro uzemňovací kabel není k dispozici žádná svorka. Protože je kryt vyroben z plastu, neměl by být uzemněn!

Ventilátory této řady lze snadno rozebrat na jednotlivé díly otevřením 2 svorek a oddělit tak kryt od ventilačních kanálů.

Upozorňujeme, že skutečný vzhled se může od obrázku lišit

Jakou ventilaci potřebuji pro svůj growbox?

Nejste si jisti, jaké větrání potřebujete? Prostřednictvím tohoto odkazu jsme vám vysvětlili, jak snadno a rychle najít správný ventilátor pro pěstování.

Rozměry a technické údaje

• 220-240 V 50 Hz
• Barva krytu: bílá
• Materiál pouzdra: odolný plast
• Jmenovitá šířka: 125 mm
• Výkon min. / max.: 23 / 37 wattů
• Spotřeba energie min. / max.: 0,18 / 0,27 A
• Otáčky za minutu min. / max.: 1950 / 2455
• Průtok vzduchu min. / max.: 220 / 280 m³/h
• Akustický tlak Lp-3m min. / max.: 28 / 37 dB(A)
• maximální teplota pro nepřetržitý provoz: 60 °C
• Třída ochrany: IPX4
• Hmotnost: 1,79 kg
• motor s kuličkovými ložisky
• Montáž: instalace v libovolné poloze
• Motorovou jednotku lze snadno a rychle vyjmout za účelem čištění a údržby
• Použití: ventilační systémy vyžadující vysoký tlak a nízkou hladinu hluku
• vhodné pro větrání vlhkých místností v soukromých a komerčních budovách

Model	Ø D	B	H	L
TT 125	123 mm	167 mm	190 mm	246 mm

Axiální trubkový ventilátor, Ø 125 mm, odváděný vzduch, pro instalaci do ventilačního potrubí

Ventilátory VENTS TT nabízejí řadu funkcí z řady axiálních ventilátorů. Vhodné pro ventilační systémy, které vyžadují vysoký tlak, silný průtok vzduchu a nízkou hladinu hluku.

Kryt ventilátoru je vyroben z vysoce kvalitního, robustního plastu . Centrální jednotka, která se skládá z motoru, oběžného kola a svorkovnice, je připevněna k vývodům ventilátoru pomocí hadicových svorek. Díky této konstrukci je údržba ventilátoru jednoduchá a snadná, aniž by bylo nutné ventilátor demontovat a vyjmout. Centrální jednotku lze za účelem údržby rychle a snadno vyjmout z pouzdra.

Kuličková ložiska zajišťují dlouhou životnost motoru a jsou dimenzována na 40 000 provozních hodin.
Motory mají tepelnou ochranu proti přetížení

• vhodné pro instalaci do větracích kanálů s vyšší ztrátou výkonu v potrubí
• Dvoufázový motor s kuličkovými ložisky pro použití v nepřetržitém provozu
• dvoustupňový výkon
• žádné další přídavné funkce

Skříň ventilátoru je vybavena plochou montážní deskou pro montáž na stěnu. Svorkovnici lze namontovat v libovolné poloze pro snadnou instalaci a připojení.

Technické údaje: Ventilátor je vybaven dvěma ventilátory, které jsou součástí dodávky:

• Průměr potrubí: Ø 125 mm
• Konstrukce: poloradiální
• 230 V, stupeň 1: 23 W, stupeň 2: 37 W, IP X4
• Průtok vzduchu: 220m³/h / 280m³/h,
• Otáčky: 1960 / 2500 1/min.
• statický tlak: 105/138 Pa
• Střídavý akustický tlak: 29/36 dB/m³
• Maximální teplota: 60 °C
• Hmotnost: 1,40 kg
• Montáž: Vložení do trubky

Technická specifikace Průměr 125 mm Napájení 230 V Výkon 37 W Proud 0.27 A Průtok vzduchu 280 m³/h     POUŽITÍ   Ventilátor TT kombinuje vlastnosti axiálního a radiálního ventilátoru a je vhodný do systémů vyžadujících vysoký průtok vzduchu a vysoký tlak při relativně nízké hlučnosti.       DESIGN   Kryt ventilátoru je vyroben z vysoce kvalitních a trvanlivých materiálů. Při údržbě není nutné ventilátor demontovat nebo rozebrat, stačí vytáhnout centrální blok s motorem a provést potřebný servis.       MOTOR   Jednofázový, úsporný, dvourychlostní, asynchronní motor je vybaven tepelnou ochranou proti přehřátí. Kuličková ložiska garantují životnost ventilátoru až 40.000 hodin neustálého provozu. Ventilátory jsou dostupné iv provedení s výkonnějším motorem s označením TT...S. Modely s označením TT...T jsou vybaveny časovým spínačem s nastavením zpoždění vypnutí od 2 do 30 min. Označení TT...U znamená, že ventilátor je vybaven termostatem, vestavěným regulátorem otáček a zapíná se na základě nastavené teploty.       OVLÁDÁNÍ RYCHLOSTI   Dvourychlostní motory se ovládají přepnutím vinutí pomocí externího přepínače. Pro plynulé ovládání lze použít regulátor otáček.       MONTÁŽ   Ventilátor lze namontovat do kulatého potrubí v jakémkoli bodě a v jakékoli poloze. Kryt ventilátoru je vybaven držáky pro uchycení na stěnu nebo na strop.

POUŽITÍ:Ventilátor je určen k odsávání vzduchu z nebytových i bytových prostor. Tento ventilátor se hodí také do potrubí s vyšší tlakovou ztrátou. K výhodám dále patří vysoký výkon při nízké hlučnosti. Ventilátor Vents TT 125 plnohodnotně splňuje nároky na vysoký tlak a přesto nízkou hlučnost. Ventilátor najde své uplatnění v prostorách s vysokou vlhkostí jako jsou WC, kuchyně, kanceláře, skleníky, pěstírny apod. Díky svým technickým parametrům je určen pro odsávání v potrubních rozvodech do 17 metrů. MOTOR:Jednofázový motor s kuličkovými ložisky má dvě rychlosti, které je možné přepínat pomocí externího spínače. Motor je opatřen tepelnou pojistkou s automatickým restartem. Stupeň krytí IPX4. INSTALACE:Ventilátor lze instalovat v jakémkoliv místě potrubního systému, ať už vertikálně či horizontálně. Dále může být současně namontováno několik ventilátorů ke zvýšení tlaku nebo kapacity transportovaného vzduchu. Tělo ventilátoru je vybaveno montážní deskou pro upevnění na zeď. Technické parametry:- průměr: 125 mm- průtok vzduchu: 220/280 m3/h- kuličková ložiska: ano- teplota max: 60 °C- otáčky: 1060 nebo 2500/ min- statický tlak: 105/138 Pa- akustický tlak: 29/36 dB/1 m- napájení: 230/50 V/Hz- příkon: 23/37 W- jmenovitý proud: 0,19/0,26 A- krytí: X4 IP- váha: 1,40 kg Zde naleznete katalogový list TT.
