Horní svorka pro rošty z nerezové oceli

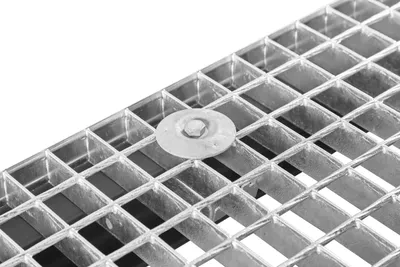

Horní svorka je prvek z nerezové oceli, který se používá k upevnění mřížek. Tento článek je řádně profilovaná plochá tyč s montážním otvorem.

Pomocí svorky je možné upevnit nerezové mříže k nosné konstrukci z ocelových profilů. Výrobek je vhodný pro mříže se standardní roztečí ok, tj. 33x33, 34x38, 30x32 mm.

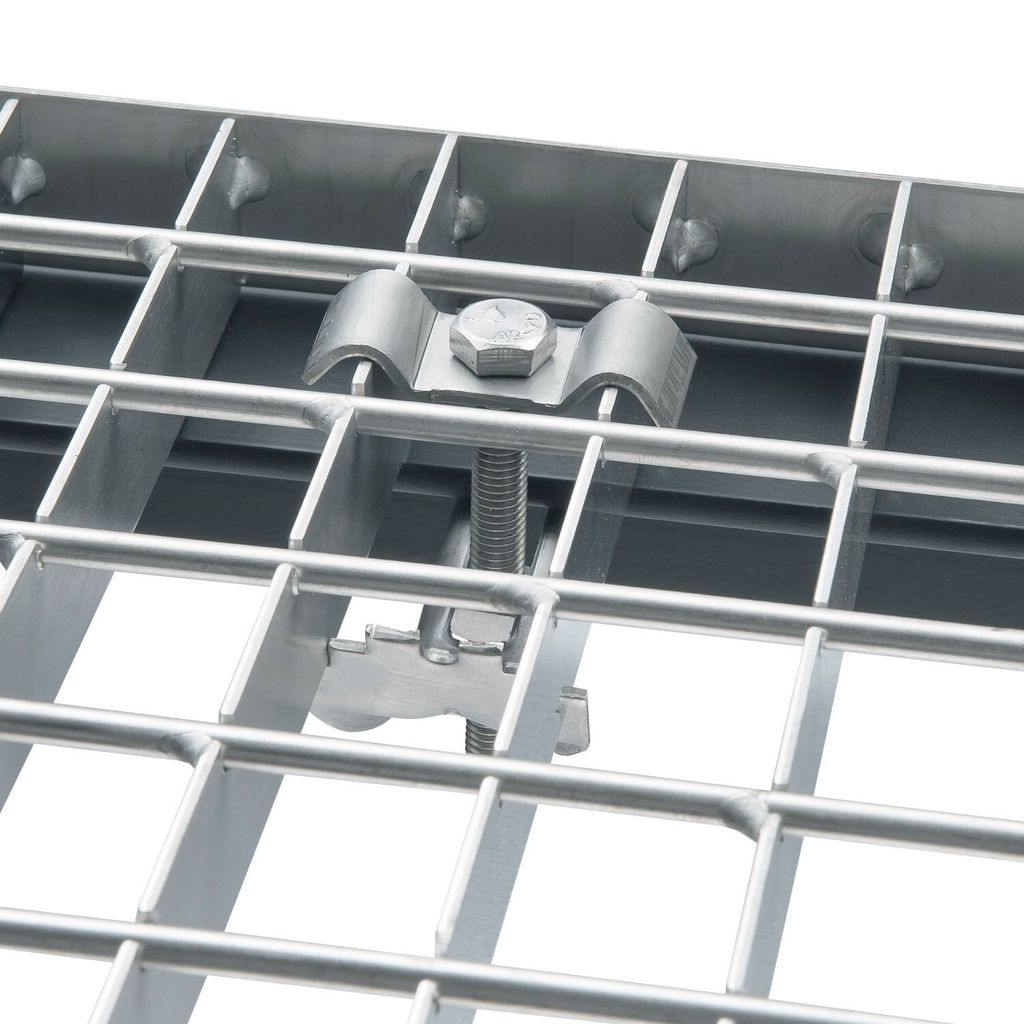

Příklad použití svorky

Svorka se nejčastěji používá k upevnění průchozích otvorů. Do podkladové konstrukce se vyvrtá otvor o průměru nejméně 10 mm. V podkonstrukci se vyvrtá otvor o průměru nejméně 10 mm a celek se sešroubuje pomocí šroubu a matice.

Je také možné použít samovrtné šrouby bez průchozího otvoru. Toto řešení se používá při montáži do silnostěnných konstrukcí nebo v případech, kdy není možné šroubování zespodu.

Technické parametry mříží

Svorka se používá pro montáž mřížek s následujícími parametry:

• rozteč nosných plochých tyčí (první rozměr ve velikosti ok) -33 mm nebo 34,3 mm(a) ;

• minimálnírozteč plochých tyčí/příčných tyčí (druhý rozměr ve velikosti ok): 22 mm- lisované mříženebo 24 mm- svařované mříže (b).

Technické specifikace

Horní svorka

Průměr otvoru: 9 mm (pro šrouby / svorníky fi 8 mm)

Délka: 52 mm

Rozměr mezi podpěrnými prohlubněmi: 31 mm

Šířka: 18 mm

Tloušťka materiálu: 18 mm: Délka: 2 mm

Výška: 11 mm

Materiál: nerezová ocel 304
