Více o produktu
Popis produktu a údaje o produktu
Předmětem nabídky je sada prvků pro montáž mříží nebo stupňů.

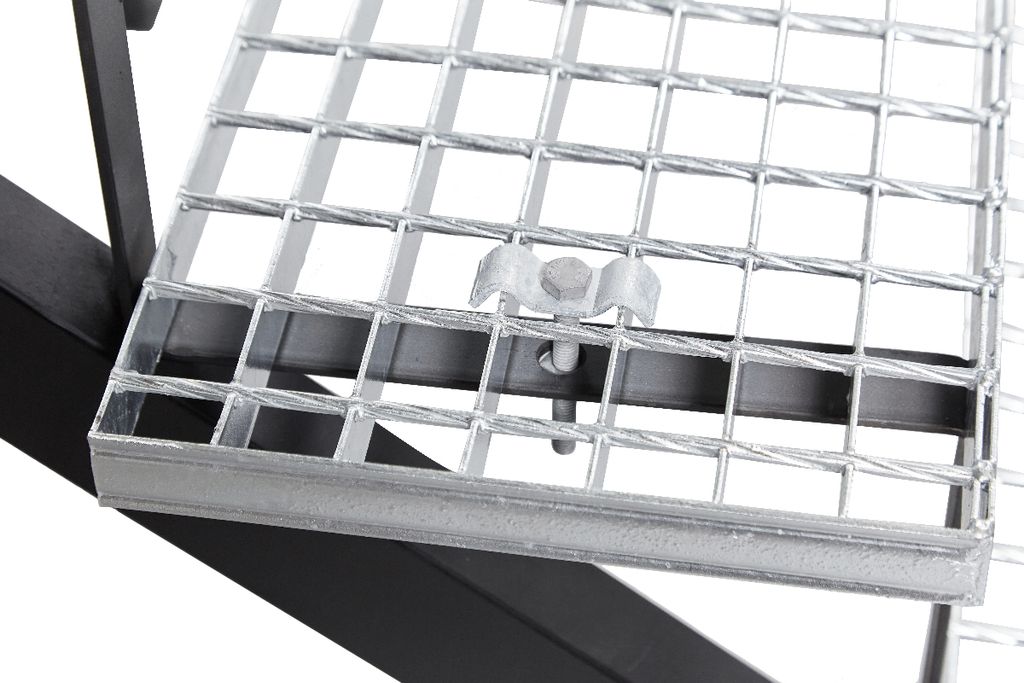

Pomocí této sady je možné montovat mříže a schůdky na nosnou konstrukci z ocelových profilů. Výrobek je vhodný pro mříže se standardní roztečí ok, tj. 33x33, 34x38, 30x32 mm.
Prvky byly žárově pozinkovány, což zaručuje ochranu proti korozi až na 50 let.

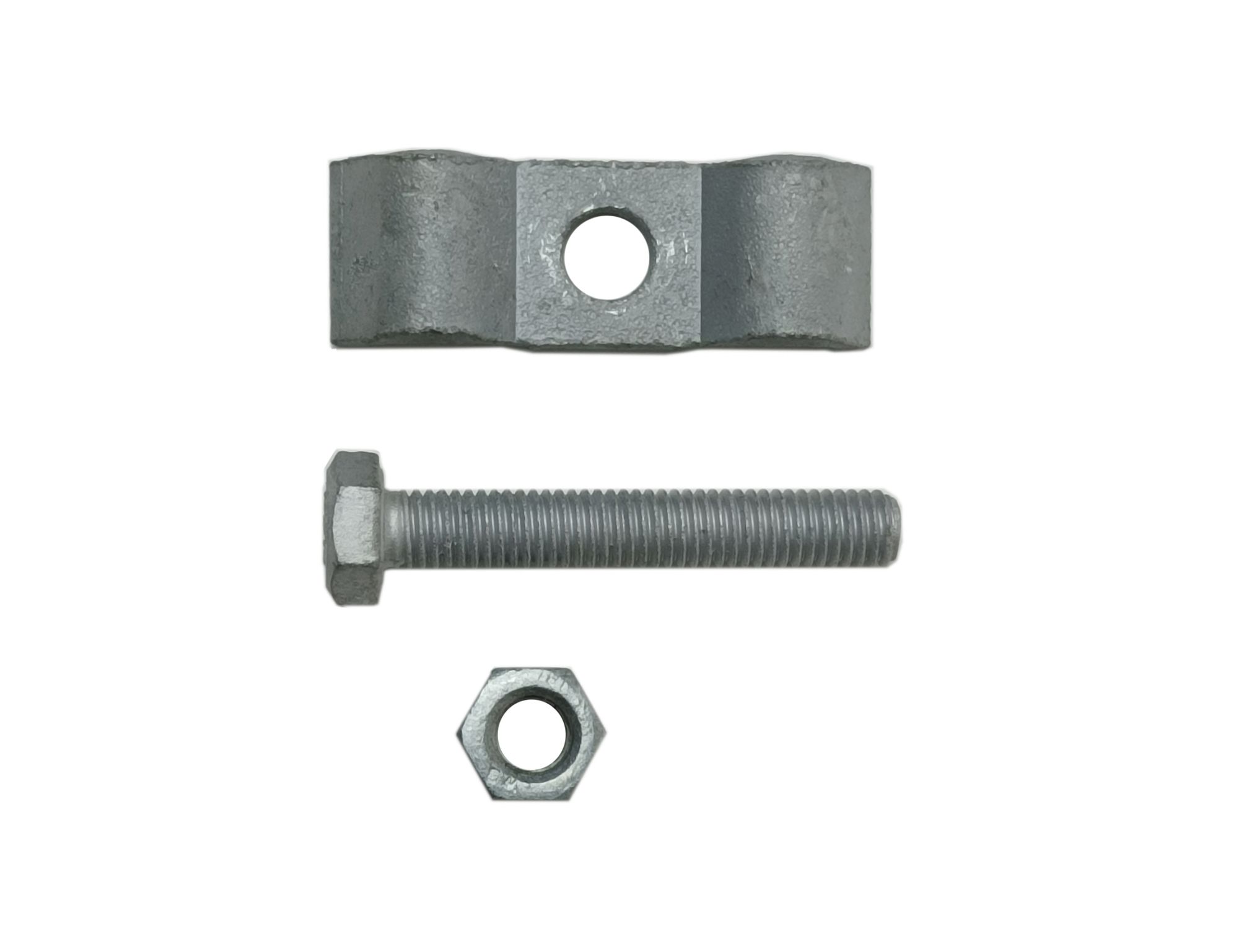

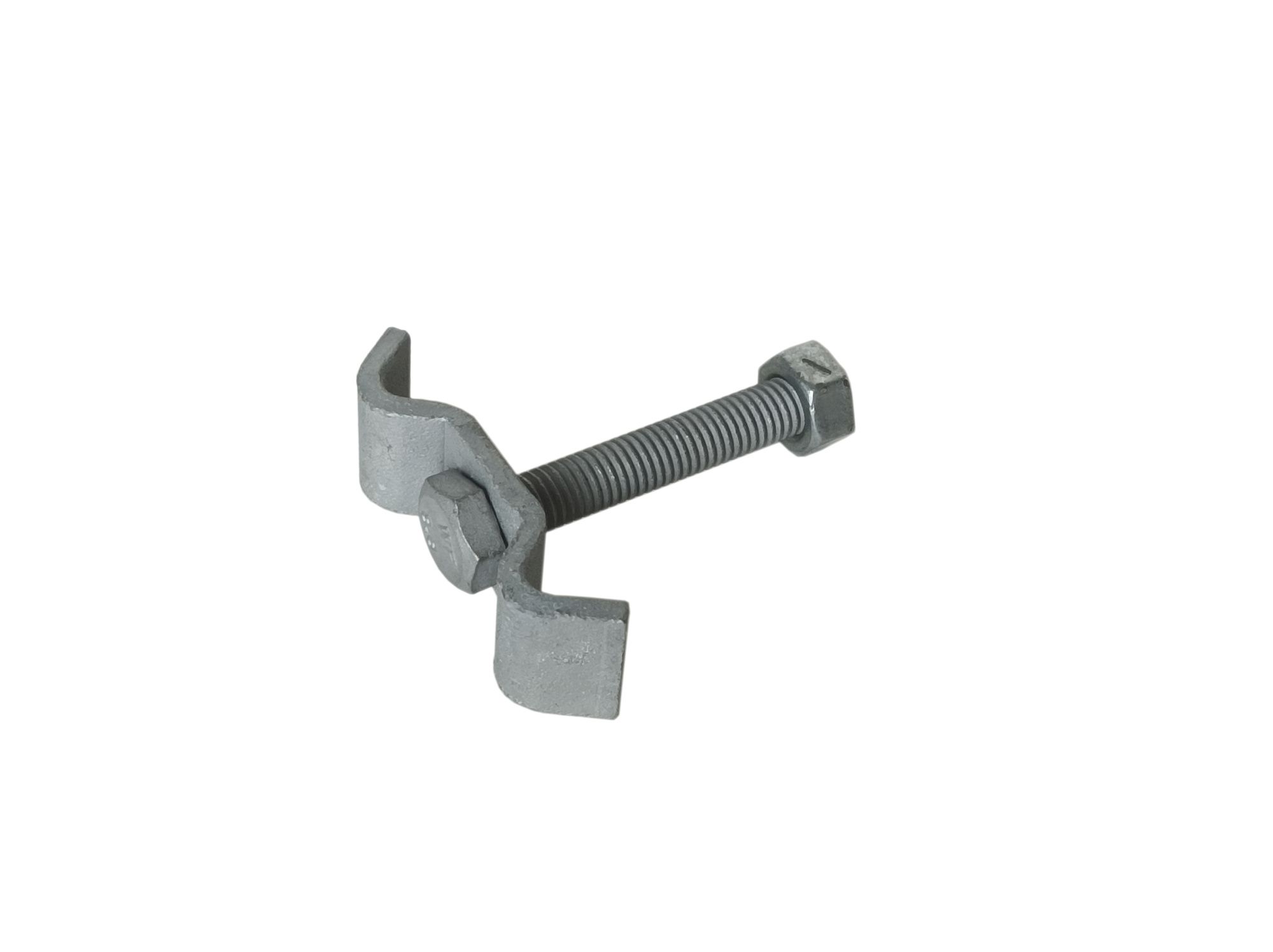

Složení sady:
Horní svorka žárově pozinkovaná
Šroub se šestihrannou hlavou 8x50 žárově zinkovaný DIN 933
Šestihranná matice M-8 žárově zinkovaná DIN 934
Použití
Držák se používá k montáži mřížek s následujícími parametry:
nosnou plochou tyč o výšce 20 až 40 mm (h) ;
nosná plochá tyč o tloušťce 2 nebo 3 mm (g) ;
rozteč nosných plochých tyčí (první rozměr ve velikosti ok) - 33 mm nebo 34,3 mm (a) ;
minimální rozteč plochých tyčí/příčných tyčí (druhý rozměr ve velikosti ok): 22 mm - lisované mříže nebo 24 mm - svařované mříže (b).
Konstrukce, ke které je mříž připevněna, musí mít odpovídající opěrnou plochu. Nejčastěji se jedná o kanály, úhelníky nebo I-profily.
Ochrana proti korozi
K ochraně rukojetí před vlivy prostředí - deštěm, sněhem, vlhkostí - se používá žárové zinkování, které spočívá v nanesení silné vrstvy zinku, která se spojí s ocelí a vytvoří odolnou ochrannou vrstvu. Tato metoda poskytuje ochranu proti korozi až na 50 let (pro prostředí C1 podle normy EN ISO 12944-2). Žárové zinkování je v souladu s normou EN ISO 1461.
Parametry:
Průměr otvoru: (pro šrouby fi 8 mm) Průměr otvoru: 9 mm (pro šrouby fi 8 mm)
Délka: 52 mm
Rozměr mezi podpěrnými prohlubněmi: 31 mm
Šířka: 18 mm
Tloušťka materiálu: 18 mm: Délka: 2 mm
Výška: 11 mm
- Délka
- 5.2 cm
- Model
- Gitterrostklemme Sicherung Befestigung
- Počet kusů
- 1
- Kód EAN
- 5904717231397
- Číslo produktu
- PA048
- Výrobce
- RESKRAT
- Délka
- 5.2 cm
- Model
- Gitterrostklemme Sicherung Befestigung
- Počet kusů
- 1
- Kód EAN
- 5904717231397
- Číslo produktu
- PA048
- Výrobce
- RESKRAT
