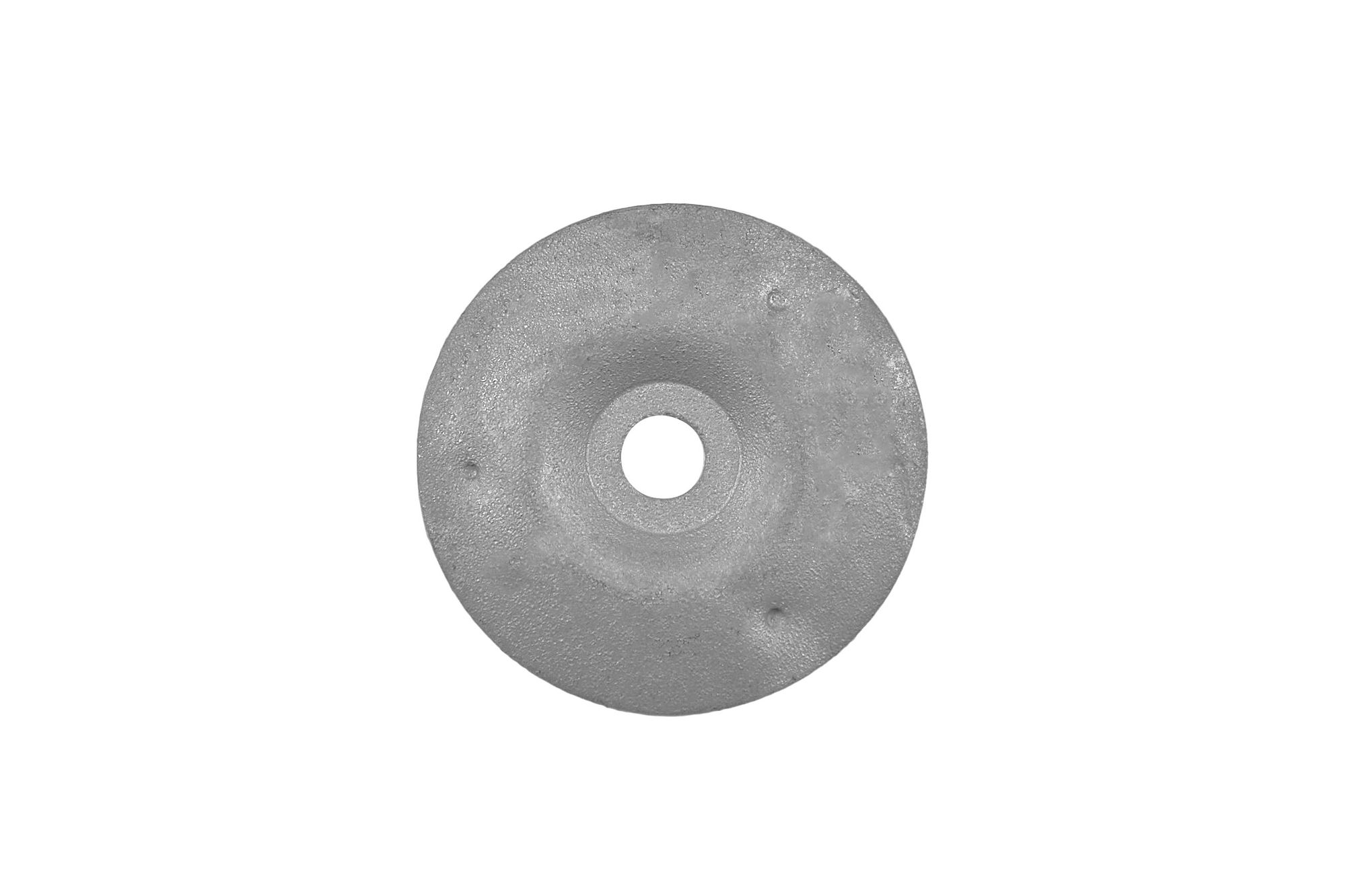

Horní svorka deska na mřížky rozteč 11 - 34

Destička je prvek, který se používá k upevnění mřížek. Výrobek je řádně profilovaná deska s montážním otvorem.

Pomocí desky je možné připevnit rošty k nosné konstrukci z ocelových profilů. Mezi vhodné mřížky patří např: 33x11 ; 34x38 ; 30x32 ; 34x22 ; 33x22, 22x22 a další.

Držák je žárově pozinkovaný, což zaručuje ochranu proti korozi až na 50 let.

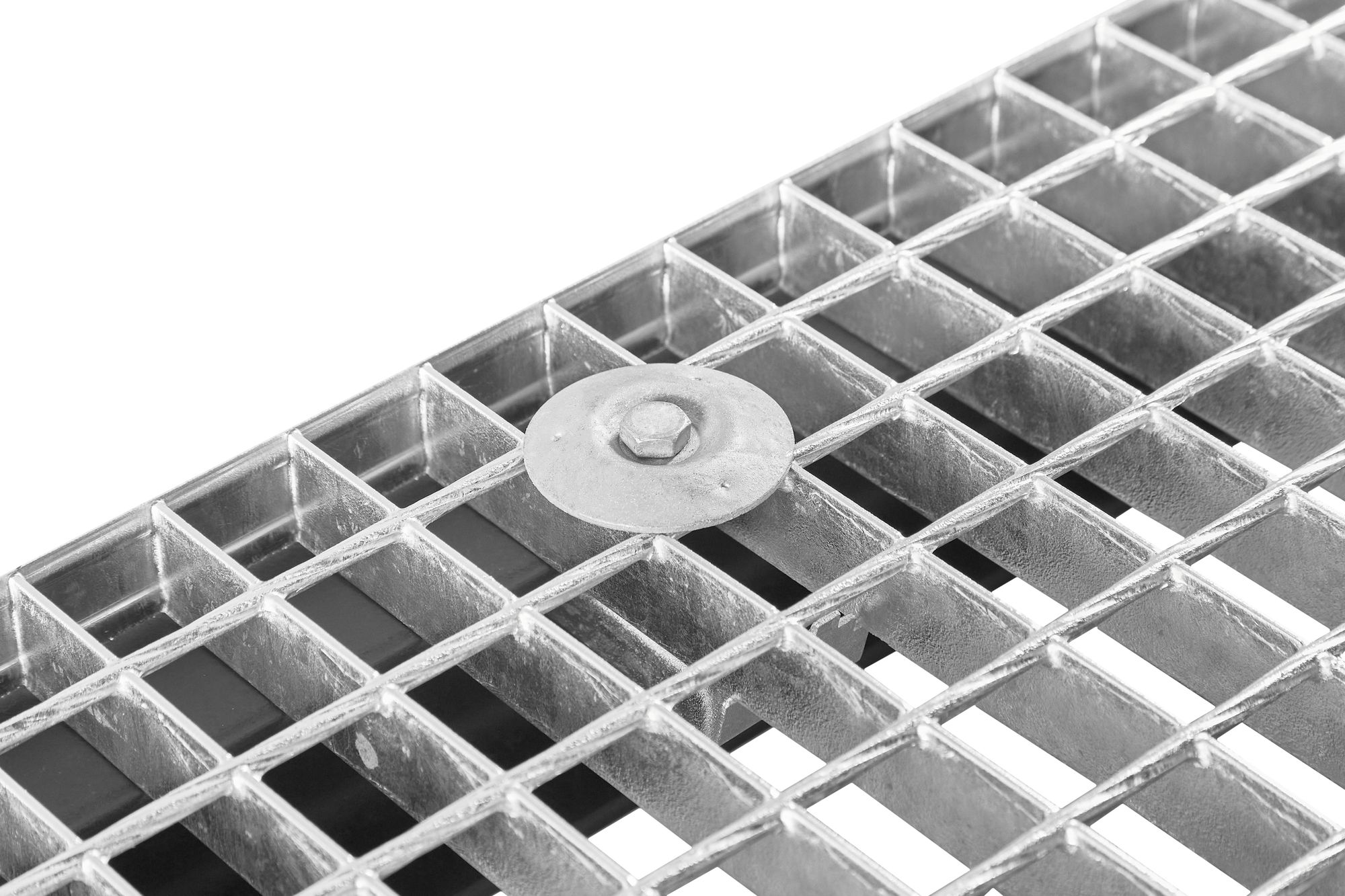

Příklad použití desky .

Deska se nejčastěji používá pro průchozí upevnění. Do podkladové konstrukce se vyvrtá otvor o průměru min. V podkonstrukci se vytvoří otvor o průměru min. 10 mm a celek se sešroubuje pomocí šroubu a matice.

Je také možné použít samovrtné šrouby bez provedení průchozího otvoru. Toto řešení se používá při montáži do silnostěnných konstrukcí nebo v případech, kdy není možné šroubování zespodu.

Technické parametry mřížky

rozteč nosných tyčí (první rozměr ve velikosti ok): 22 mm, 33 mm nebo 34,3 mm (a)

minimální rozteč plochých tyčí/příčných tyčí (druhý rozměr ve velikosti ok): 11 mm

maximální rozteč plochých tyčí/příčných tyčí (druhý rozměr ve velikosti ok): 34 mm

Ochrana proti korozi

K ochraně rukojetí před vlivy prostředí - deštěm, sněhem, vlhkostí - se používá žárové zinkování, které spočívá v nanesení silné vrstvy zinku, která se spojí s ocelí a vytvoří odolnou ochrannou vrstvu. Tato metoda poskytuje ochranu proti korozi až na 50 let (pro prostředí C1 podle normy EN ISO 12944-2). Žárové zinkování je v souladu s normou EN ISO 1461.

Technické specifikace

Disk

Materiál: ocel

Povrch: žárově pozinkovaný

Průměr: 55 mm

Vrtání: 55 mm 9 mm
