Objímka na žárovku a patice: vše, co potřebujete vědět
Potřebujete vyměnit žárovku nebo koupit nové svítidlo, do kterého byste mohli použít stávající žárovku? Prozradíme vám vše potřebné o různých objímkách.
1. Objímka a patice: definice a rozdíly
Pojem patice označuje spodní, kovovou část světelného zdroje (= svítidlo, například žárovka), pomocí které se světelný zdroj upevní do lampy a která zároveň umožní elektrický kontakt.
Objímka na žárovku je příslušný protikus, do kterého se žárovka zasune. Často se jedná o válcovitou dutinu se závitem (závitová patice) nebo otvory pro kontaktní kolíky (kolíková patice, zásuvná patice). Pokud jde o objímku, často se hovoří i o celém „krytu“ světla.
Upozornění: Pojmy patice a objímka na světlo se často používají synonymně. Zejména pojem objímka často popisuje patici žárovky.
Objímky na světlo jsou k dostání v nejrůznějších stylech a provedeních:
- z porcelánu, respektive s keramickou objímkou v retro stylu
- z bakelitu, jednoho z prvních plastů
- z různých kovů (např. v měděném nebo mosazném vzhledu)
Objímky, které se často zaměňují s paticemi, jsou důležitou součástí každého svítidla, protože umožňují elektrický kontakt mezi žárovkou a zdrojem napájení. Rozlišujeme mezi různými druhy objímek na žárovku:
- Závitová patice (Edisonova patice): Tato široce rozšířená objímka se často používá u klasických žárovek. Mezi typické modely patří E27 pro standardní svítidla, E14 pro menší žárovky a E40 pro speciální využití.
- Kolíková a zásuvná patice: Tento druh patic se často používá u stropních světel. Oblíbené varianty jsou například G4 pro nízkonapěťové využití a GU10, která se zasouvá i otáčí, podobně jako u bajonetových uzávěrů.
- Bajonetová patice: Tato objímka se zaaretuje zasunutím a otočením žárovky a umožňuje snadnou manipulaci.
Nejrozšířenější jsou závitové objímky, přičemž za standard je považována objímka E27. Výběr správné objímky závisí na druhu osvětlení a plánovaném využití.
2. Nejběžnější patice
Podle konkrétního typu a zejména účelu použití se žárovky vyznačují různými paticemi. Tři nejběžnější typy jsou
- závitová patice,
- kolíková patice (označovaná také jako zásuvná patice) a
- bajonetová patice.
Na tyto typy se nyní podíváme podrobněji.
2.1 Závitová patice (E)
Nejstarší a nejrozšířenější variantou je závitová patice, která se také označuje jako Edisonova patice. Používá se zejména u klasických žárovek. Svítidla se závitovou paticí mají na začátku typového označení písmeno „E“ (jako Edisonova patice). Číslo, které následuje, udává průměr závitu v milimetrech.
Typické závitové patice:
- E27: používá se u klasických žárovek; existuje také jako LED žárovka E27
- E14: pro menší žárovky (např. ve tvaru svíčky), které se často využívají pro dekorativní účely; existuje také jako LED žárovka E14
- E40: používá se u speciálních svítidel pro profesionální využití (v průmyslu a pro pouliční osvětlení)

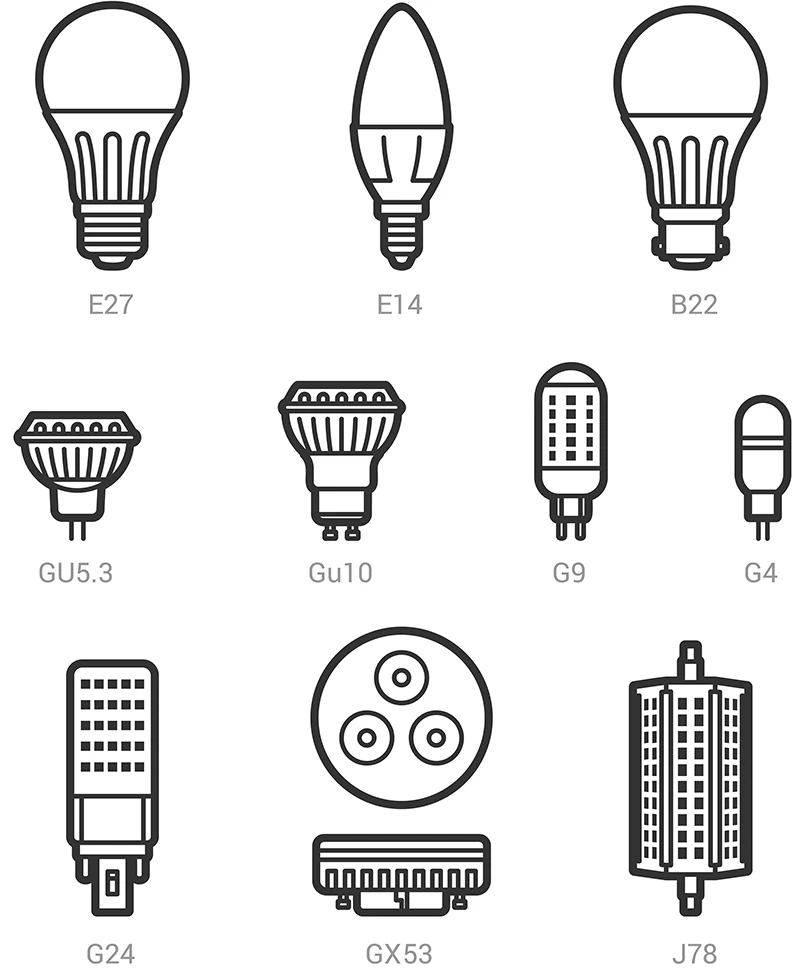

Přehled různých patic [Zdroj: primulakat – stock.adobe.com]
2.2 Kolíková a zásuvná patice (G/GU)
Vedle závitových patic jsou běžné také kolíkové, respektive zásuvné patice, které se používají mimo jiné u stropních bodových světel. Typové označení těchto žárovek začíná písmenem „G“, respektive „GU“: „G“ je odvozeno od slova „glass“, tedy sklo, které se dříve pro výrobu patic používalo, a U popisuje drážky ve skle, které mají tvar U.
Typické kolíkové patice:
- G4/GU4: často se používá u nízkonapěťových svítidel s 12 V; rozestup kontaktních kolíků (BiPins) = 4 mm
- G5.3/GU5.3: používá se také u nízkonapěťových svítidel (stropních bodovek); často má integrované stínítko reflektoru, a svítidlo tak vyzařuje směrové světlo
- G9/GU9: používá se zpravidla pro vysokonapěťová halogenová svítidla napájená přímo 230 V; kolíky jsou tvořeny smyčkami z drátu ve tvaru U
- GU10: má také kontaktní kolíky, ale kromě toho, že se do objímky zasune, tak se následně také otočí (jako u bajonetové objímky)
- G5/T5: se používá v klasických neonových trubicích (o průměru 5/8“); trubice se zasune kontaktními kolíky do otvoru a následně se otočí
- GX53: relativně nový systém, u kterého aretace probíhá otočením jako u GU10; používá se u velmi plochých LED žárovek
2.3 Bajonetová patice (B)
Bajonetová patice původně vznikla jako alternativa k Edisonově patici a někdy se označuje i jako Swanova patice po svém vynálezci Josephu Wilsonovi Swanovi. Žárovka se nasune do objímky a otáčí se, dokud nezapadne na místo. Typové označení u příslušných svítidel je „B“ následované průměrem a malým písmenem. Písmeno udává počet patních kontaktů.
3. Často kladené otázky
Co znamená E14 a E27?
Tato typová označení popisují závitovou patici běžných žárovek. E odkazuje na Edisonovu patici a 14, respektive 27 znamená průměr závitu v milimetrech.
Jaká je nejběžnější objímka na žárovku?
Nejvíce rozšířené jsou závitové objímky, které se používají u svítidel v podobě klasických žárovek.
Jaká objímka na světlo je standardní?
Nejznámější a nejrozšířenější objímka je E27. Vyznačuje se závitem o průměru 27 milimetrů.
Která objímka je menší než E27?
Objímka s označením E14 je menší varianta závitové patice E27.
